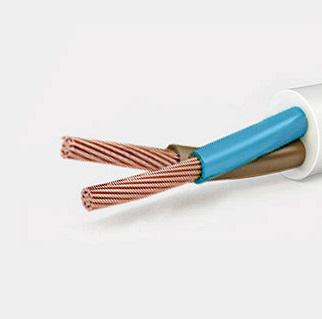

РКЭВнг(А)-FRLS, РКЭПнг(А)-FRHF, РКЭВГнг(А)-FRLS, РКЭПГнг(А)-FRHF ТУ 3581-069-21059747-2009

1. Токопроводящая жила  - соответствует ГОСТ 22483:
кабели РКЭВнг(А)-FRLS, РКЭПнг(А)-FRHF - однопроволочная, медная,  класс гибкости 1,
 кабели РКЭВГнг(А)-FRLS, РКЭПГнг(А)-FRHF- многопроволочная,  медная, класс гибкости не ниже 3.
2. Изоляция - из кремнийорганической резины.
3. Скрутка - изолированные жилы скручены в пару согласованными шагами.

Заказать

4. Экран - поверх каждой пары из фольгированного композиционного материала. Под экраном проложена медная луженая контактная проволока.
5. Оболочка оранжевого цвета:

  • для кабелей марок РКЭВнг(А)-FRLS, РКЭВГнг(А)-FRLS - из поливинилхлоридного пластиката пониженной пожароопасности;
  • для кабелей марок РКЭПнг(А)-FRHF,  РКЭПГнг(А)-FRHF - из полимерной композиции, не содержащей галогенов.

Технические характеристики

Вид климатического исполнения кабелей УХЛ, категории размещения 2 - 5 по ГОСТ 15150-69.
Диапазон температур эксплуатации от -50 °С до 70 °С.

Относительная влажность воздуха при температуре до 35 °С до 98 %.
Прокладка и монтаж кабелей без предварительного производится при температуре не ниже - 15 °С.
Минимальный радиус изгиба при монтаже кабелей:

  • марок РКЭВнг(А)-FRLSРКЭПнг(А)-FRHF… не менее 10 максимальных наружных диаметров;
  • марок РКЭВГнг(А)-FRLSРКЭПГнг(А)-FRHF… не менее 6 максимальных наружных диаметров.

Кабели не распространяют горение при групповой прокладке по категории А.

Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере более чем на:

  •   для кабелей марок РКЭВнг(А)-FRLS, РКЭВГнг(А)-FRLS 50 %;
  •   для кабелей марок РКЭПнг(А)-FRHFРКЭПГнг(А)-FRHF 40 %.

Огнестойкость кабелей не менее 180 мин.
Значения показателей коррозионной активности продуктов дымогазовыделения при горении и тлении материалов изоляции и
оболочки из полимернойкомпозициине содержащей галогенов соответствуют, указанным в таблице:

 Наименование показателя

Значение

1. Содержание газов галогеновых кислот в
пересчете на HClмг/г, неболее

 5,0

2. Проводимость водного раствора с адсорбированными
продуктамидымогазовыделениямкСм/ммне более

 10,0

3. Показатель, pH (кислотное число), не менее

4,3

Электрическое сопротивление токопроводящих жил постоянному току соответствует ГОСТ 22483-77.
Электрическая емкость парыпересчитанная на 1 км длины и коэффициент затуханияпересчитанный на 1 км длины
 на частоте 0,8  соответствуют значениямуказанным в таблице:

Параметры

Норма для номинального
сечения жил, мм2

0,5

0,75

1,0

1,5

2,5

1. Электрическая емкостьпересчитаннаяна
км длинынФне более

 84

  110

  115

  120

 125

2. Коэффициент затухания на частоте 0,8 кГц,
пересчитанный на 1 км длиныдБнеболее

1,5

 1,1

 0,85

0,65

0,45

Электрическое сопротивление изоляциипересчитанное на 1 км длины и температуру 20 °С не менее 100 МОм.

Строительная длина кабелей не менее 100 м.
Срок службы кабелей  не менее 15 лет при соблюдении требований по монтажуэксплуатациитранспортированию и хранению.
Гарантийный срок эксплуатации 2 года.

Гарантийный срок исчисляется с даты ввода кабелей в эксплуатациюно не позднее 6 мес. с даты изготовления.
