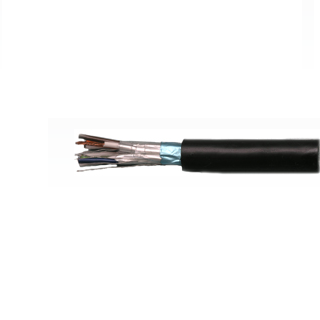

КГМВЭПВл-i, КГМЭВЭПВл-i, КГМВЭПВлнг(А)-i, КГМЭВЭПВлнг(А)-i ТУ 16.К01-52-2006

 1 .Токопроводящая жила - для кабелей марок КГМВЭПВлнг(А)-i, КГМЭВЭПВлнг(А)-i, КГМЭВЭПВл-i, КГМВЭПВл-i  многопроволочная из мягких медных луженыхпроволок (класс не ниже 3).
2.Изоляция - поливинилхлоридный пластикат
3.Изолированные жилы скручены в пары и тройки с согласованными шагами.
4.Индивидуальный экран (марок  КГМЭВЭПВл-i, КГМЭВЭПВлнг(А)-i) - наложен обмоткой с перекрытием из фольгированного композиционного материала. Под экраном проложены две контактные медные проволоки.

Заказать

5. Обмотка – поверх экранированных пар и троек наложена полимерная лента с перекрытием
6.Сердечник - изолированные жилы, экранированные или неэкранированные пары или тройки скручены в сердечник.
7.Поясная изоляция - полиэтилентерефталатная лента
8.Общий экран – из фольгированного композиционного материала. Экран наложен металлом внутрь. Под экраном проложены две медные луженые контактные проволоки.

9.Внутренняя оболочка - из ПВХ пластиката, для кабелей марок  КГМВЭПВлнг(А)-i,   КГМЭВЭПВлнг(А)-i– из ПВХ пластиката пониженной горючести.

10.Оплетка – из стальных оцинкованных проволок.

11. Наружная оболочка –  для марки КГМВЭПВл-i, КГМЭВЭПВл-i   из поливинилхлоридного пластиката, для кабелей марок КГМВЭПВлнг(А)-i, КГМЭВЭПВлнг(А)-i – из поливинилхлоридного пластиката пониженной горючести.

Технические характеристики

  • Вид климатического исполнения УХЛ и Т, категории размещения 2-5 по ГОСТ 15150-69
  • Диапазон  температуры окружающей среды от -50°С до +50°С
  • Кабели стойки к воздействию повышенной влажности воздуха до 98% при температуре окружающей среды до 35°С
  • электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С соответствует требованиям ГОСТ 22483-77 при приемке и поставке:
  • 245 МОм для кабелей с жилами номинальным сечением 0,5 мм2,
  • 240 МОм для кабелей с жилами номинальным сечением 0,75 мм2;
  • на период эксплуатации и хранения не менее 100 МОм.
  • оболочка кабелей стойка к деформации под давлением при температуре 80 +/-2°С
  • минимальный радиус изгиба, 6 фактических наружных диаметров кабеля
  • строительная длина, не менее - 150м
  • срок службы кабелей не менее 20лет
  • гарантийныйсрок эксплуатации – 2года

Значенияэлектрическойемкости, емкостной  асимметриив парахкоэффициента  затуханияпар и индуктивности кабелейприведены в таблице:

Параметры

норма

1.Электрическая емкость, пересчитанная на 1 км длины, нФ, не более

175

2. Емкостная асимметрия между любой парой токопроводящих жил  на длине 1000 м, %, не более

5

3. Коэффициент затухания, пересчитанный на 1 км длины, дБ, не более, на номинальной частоте 1024 кГц

36

4. Индуктивность жил, пар или троек, пересчитанная на 1 км  длины и температуру 20°С, Гн, не более

1х10-3
