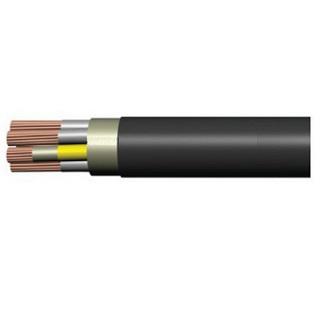

КГМПВнг(В) - LS, КГМЭПВнг(В)-LS, КГМЭПЭВнг(В)-LS, КГМЭПЭБВнг(В)-LS, КГМЭПЭПВнг(В)-LS, КГМЭПЭВнг(В)-LS, КГМЭПЭБВнг (В)-LS, КГМЭПЭПВнг (В)-LS, КГМПЭВнг (В)-LS, КГМПЭБВнг (В)-LS, КГМПЭПВнг (В)-LS, КГМПЭмВнг(В)-LS, КГМЭПВнг(В)-FRLS, КГМПЭВнг(В) - FRLS,КГМЭПЭВнг(В)-FRLS, КГМЭПЭПВнг(В)-FRLS, КГМПВнг(В)-FRLS ТУ 3581-067-21059747-2009

1. Токопроводящие жилы- из медных мягких проволок для кабелей марок КГМПВнг (В)-LS, КГМППнг(В)-HF, КГМПЭмВнг (В)-LS, КГМПЭмПнг(В)-HF, КГМПВнг (В)-FRLS, КГМППнг(В)-FRHF, КГМПЭмВнг (В)-FRLS и КГМПЭмПнг (В)-FRHF соответствуют классу 5 по ГОСТ 22483-77, для остальных марок - 3 класса. По требованию потребителя допускается изготовление токопроводящих жил из медных мягких лужёных проволок, в этомслучае к обозначению марки кабеля добавляется буква «л».

Заказать

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
КГМПВнг(В)-LS 12х0,75-660В ТУ 3581-067-21059747-2009 км 155 247,19
КГМПВнг(В)-LS 12х2,5-660В ТУ 3581-067-21059747-2009 км 381 440,55
КГМПВнг(В)-LS 19х0,75-660В ТУ 3581-067-21059747-2009 км 238 065,03
КГМПВнг(В)-LS 1х4-660В ТУ 3581-067-21059747-2009 км 53 653,32
КГМПВнг(В)-LS 2х4-660В ТУ 3581-067-21059747-2009 км 114 080,57
КГМПВнг(В)-LS 2х6-660В ТУ 3581-067-21059747-2009 км 160 499,64
КГМПВнг(В)-LS 3х6-660В ТУ 3581-067-21059747-2009 км 227 277,65
КГМПВнг(В)-LS 4х0,75-660В ТУ 3581-067-21059747-2009 км 57 977,26
КГМПВнг(В)-LS 5х2,5-660В ТУ 3581-067-21059747-2009 км 168 365,93
КГМПВнг(В)-LS 5х4-660В ТУ 3581-067-21059747-2009 км 260 318,56
КГМПВнг(В)-LS 5х6-660В ТУ 3581-067-21059747-2009 км 372 754,45
КГМПВнг(В)-LS 7х0,75-660В ТУ 3581-067-21059747-2009 км 93 264,68
КГМПВнг(В)-LS 7х4-660В ТУ 3581-067-21059747-2009 км 350 096,10
КГМПВнг(В)-FRLS 1х4-660В ТУ 3581-067-21059747-2009 км 70 633,09

2. Изоляция - из полимерной композиции, не содержащей галогенов. Изолированные жилы кабелей марок КГМПВнг (В)-LS, КГМППнг(В)-HF, КГМПЭмВнг (В)-LS, КГМПЭмПнг (В)-HF, КГМПВнг (В)-FRLS, КГМППнг(В)-FRHF, КГМПЭмВнг (В)-FRLS и КГМПЭмПнг (В)-FRHF имеютотличительную цветовую маркировку. Изоляция нулевых жил синего цвета, изоляция жил заземления двухцветная (зелёно-желтая). Цветовая маркировкасплошная или в виде одной или двух продольных полос. Изолированные жилы кабелей могут иметь цифровую маркировку. Изоляция жилы заземления и нулевой не маркируются.

3. Изолированные жилы скручены.

4. Обмотка– поверх токопроводящих жил огнестойких кабелей (с индексами нг(В)-FRLSи нг(В) – FRHF) наложена обмотка из двух слюдосодержащих лент.

5. Экран общий – из фольгированного композиционного материала, а в кабелях марок КГМПЭмВнг (В)-LS, КГМПЭмПнг (В)-HF, КГМПЭмВнг (В)-FRLS, КГМПЭмПнг (В)-FRHF– из медных луженых проволок, выполненный в виде оплетки. В кабелях марок, начинающихся с «КГМЭ….» поверх скрученных в пары или тройки изолированных жил наложен индивидуальный экран из фольгированного композиционного материала. Под экраном проложены две медные луженые контактные проволоки.

6. Внутренняя оболочка для кабелей с индексами нг(В)-LSи нг(В) – FRLSиз поливинилхлоридной композиции пониженной пожароопасности, с индексами нг(В)-HFи нг(В) – FRHF– из полимерной композиции, не содержащей галогенов.

7. Броня- панцирная из стальных оцинкованных проволок для кабелей марок КГМПЭППнг(В)-HF, КГМПЭППнг(В)-FRHF, КГМЭПЭППнг(В)-HF, КГМЭПЭППнг(В)-FRHF, для кабелей марок КГМПЭБВнг (В)-LS, КГМЭПЭБВнг (В)-LS , КГМПЭБВнг (В)-FRLS, КГМЭПЭБВнг (В)-FRLS, КГМПЭБВнг (В)-HF, КГМЭПЭБВнг (В)-HF, КГМПЭБВнг (В)-FRHF, КГМЭПЭБВнг (В)-FRHF – из стальных лент.

8. Наружная оболочка- для кабелей марок КГМПВнг (В)-LS, КГМПЭмВнг (В)-LS, КГМПВнг (В)-FRLS, КГМПЭмВнг (В)-FRLSиз поливинилхлоридной композиции пониженной пожароопасности, для кабелей марок КГМППнг(В)-HF, КГМПЭмПнг (В)-HF, КГМППнг(В)-FRHF, КГМПЭмПнг (В)-FRLHF– из полимерной композиции, не содержащей галогенов.

9. Наружная оболочка кабелей с индексами нг(В)-FRLS и нг(В) – FRHF– оранжевого цвета, с индексами нг(В)-LS и нг(В) – HF- черного цвета.

Наружная оболочка кабелей для искробезопасных цепей с индексами нг(В)-FRLSи нг(В) – FRHF- оранжевого цвета с чётко различимой продольной полосой синего цвета, с индексами нг (В)-LS и нг (В) – HF– синего цвета.

Число жил, пар и троек, номинальное сечение токопроводящих жил и номинальное переменное напряжение кабелей.

Марка
кабеля



Число

Номинальное сечение
токопроводящих
жил, мм2

Номинальное
переменное
напряжение, В

жил

пар

троек

КГМПВнг(В) –LS,

КГМПЭмВнг(В)- LS,

КГМПВнг(В) – FRLS,

КГМПЭмВнг(В) - FRLS,

КГМППнг(В) –HF,

КГМПЭмПнг(В) –HF,

КГМППнг(В) – FRHF,

КГМПЭмПнг(В) – FRHF

1, 2, 3, 4, 5

-

-

0,75; 1,0; 1,5;
2,5; 4,0;
6,0; 10

660

7, 10,
12, 14,
19, 24,
27, 30, 37

-

-

0,75; 1,0;
1,5; 2,5; 4,0

КГМПЭВнг(В) –LS,

КГМПЭБВнг(В) - LS,

КГМПЭПВнг(В) - LS,

КГМПЭВнг(В) - LS,

КГМПЭБВнг(В) – FRLS,

КГМПЭПВнг(В) – FRLS,

КГМПЭППнг(В) –HF,

КГМПЭБПнг(В) - HF,

КГМПЭППнг(В) - HF,

КГМПЭППнг(В) – FRHF,

КГМПЭБПнг(В) – FRHF,

КГМПЭППнг(В) – FRHF

1, 2 ,3,
4, 5, 7, 10,
12, 14,19,
24,27, 30,37

2,3, 4, 5,6, 7,
8, 9, 10, 11, 12, 13,
14, 15,16, 18,
19, 20, 22, 24

2, 3, 4,
5, 6, 7,
8,9,10,
11,12, 14

1,0

660

1,2,3, 4,
5, 7, 10,12,
14, 19, 24,
27, 30,37,

2, 3, 4, 5,
6, 7, 8, 9, 10,
11, 12, 13, 14, 15,
16, 18,
19, 20,22, 24

2, 3, 4,
5, 6, 7, 8,
9, 10,
11, 12, 14

0,75;
1,5; 2,5

КГМПЭВнг(В) - LS,

КГМПЭБВнг(В) - LS,

КГМПЭПВнг(В) - LS,

КГМПЭВнг(В) - FRLS,

КГМПЭБВнг(В) - FRLS,

КГМПЭПВнг(В) - FRLS,

КГМПЭПнг(В) –HF,

КГМПЭБПнг(В) –HF,

КГМПЭППнг(В) –HF.

КГМПЭПнг(В) - FRHF,

КГМПЭБПнг(В) - FRHF,

КГМПЭППнг(В) - FRHF

1, 2, 3,
4, 5, 7, 10,
12, 14, 19,
24, 27,30, 37

-

-

4,0

660

КГМЭПВнг(В) - LS,

КГМЭПЭВнг(В) - LS,

КГМЭПЭБВнг(В) - LS,

КГМЭПЭПВнг(В) - LS,

КГМЭПВнг(В) - FRLS,

КГМЭПЭВнг(В) - FRLS,

КГМЭПЭБВнг(В) - FRLS,

КГМЭПЭПВнг(В) - FRLS,

КГМЭППнг(В) - HF,

КГМЭПЭПнг(В) - HF,

КГМЭПЭБПнг(В) - HF,

КГМЭПЭППнг(В) - HF,

КГМЭППнг(В) – FRHF,

КГМЭПЭПнг(В) – FRHF,

КГМЭПЭБПнг(В) – FRHF,

КГМЭПЭППнг(В) – FRHF

-

2,3,4,5, 6, 7,
8, 9, 10,
11, 12,
13, 14, 15, 16,
18, 19, 20, 22, 24

3, 4, 7,
12, 14

0,75; 1,0;
1,5; 2,5

660

КГМПЭВлнг(В) - LS,

КГМПЭВлнг(В) - FRLS,

КГМПЭПлнг(В) - HF,

КГМПЭПлнг(В) - FRHF,

КГМПЭПВлнг(В) - LS,

КГМПЭПВлнг(В) - FRLS,

КГМПЭППлнг(В) - HF,

КГМПЭППлнг(В) - FRHF

-

1, 2, 3, 4, 5, 7,
10, 12,
14, 19, 30

3, 4, 7,
12, 14

0,75;
1,0; 1,5

500

КГМЭПЭВлнг(В) - LS,

КГМЭПЭВлнг(В) - FRLS,

КГМЭПЭПлнг(В) - HF,

КГМЭПЭПлнг(В) - FRHF,

КГМЭПЭПВлнг(В) - LS,

КГМЭПЭПВлнг(В) - FRLS,

КГМЭПЭППлнг(В) - HF,

КГМЭПЭППлнг(В) -FRHF

-

2, 3, 4, 5, 7,
10, 12,
14, 19,30

3, 4, 7,
12, 14

0,75;
1,0; 1,5

500

Технические характеристики

Вид климатического исполнения УХЛ, Т категория размещения 2-5 по ГОСТ 15150-69.

Диапазон температур эксплуатации:

для кабелей с индексами  нг(В)-LS,  нг(В)-FRLS от -50 0С до 45 0С;

для кабелей с индексами  нг(В)-HF,  нг(В)-FRHF от -50 °С до 50 °С.

Относительная влажность воздуха при температуре   до 35 ºС  до 98 %.

Кабели могут быть проложены без предварительного подогрева при температуре не ниже -15 0С.

Минимальный радиус изгиба при монтаже не менее :

  •      бронированные или в оплетке из стальных оцинкованных проволок …. не менее 10 фактических наружных диаметров;
  •      небронированные   не менее 6 фактических наружных диаметров.

Кабели не распространяют горение при групповой прокладке по категории В.

Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере более чем на

 для кабелей с индексами  нг(В)-LS,  нг(В)-FRLS 60 %;

для кабелей с индексами  нг(В)-HF,  нг(В)-FRHF 40 %.

Огнестойкость кабелей с индексом   нг(В)-FRLS  и нг(В)-FRHF не  менее   90 мин.

Показатели коррозионной активности продуктов дымогазовыделения при горении и тлении материалов изоляции, внутренней и наружной оболочек (для полимерной композициине содержащей галогенов) должны  соответствовать, указанному в таблице

Наименование показателя

Значение

1. Содержание газов галогенсодержащих кислот в
 пере-счете на HClмг/г, не более

5,0

2. Проводимость водного раствора с адсорбированными
 продуктамидымогазовыделениямкСм/ммне более

10,0

3. Показатель, pH (кислотное число), не менее

4,3

Длительно допустимая температура нагрева токопроводящих жил 70 0С.

Электрическое сопротивление изоляции кабелей марок КГМПВнг (В)-LS, КГМПЭмВнг (В)-LS, КГМПВнг (В)-FRLS, КГМПЭмВнг (В)-FRLS КГМППнг-HF, КГМПЭмПнг-HF КГМППнг (В)-FRHF, КГМПЭмПнг (В)-FRHF пересчитанное на 1 км длины и температуру 20 ºC должно быть не менее 20 МОм.

Электрическое сопротивление изоляции кабелей марок КГМПВнг (В)-LS, КГМПЭмВнг (В)-LS КГМПВнг (В)-FRLS, КГМПЭмВнг (В)-FRLS КГМППнг-HF, КГМПЭмПнг-HF, КГМППнг (В)-FRHF, КГМПЭмПнг (В)-FRHF пересчитанное на 1 км длины и температуру 70 ºC должно быть, не менее 0,005 МОм.

Срок службы кабелей:

для кабелей с индексами нг(В)-LS, нг(В)-FRLS не менее 20 лет;

для кабелей с индексами нг(В)-HF, нг(В)-FRHF не менее 40 лет.

Гарантийный срок эксплуатации 2 года.

Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
