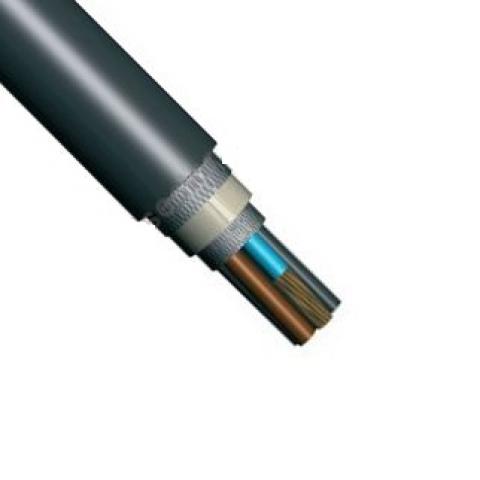

КГМЭВВ-ХЛ, КГМЭВБВ-ХЛ, КГМВЭВ-ХЛ, КГМЭВЭВ-ХЛ, КГМЭВЭБВ-ХЛ, КГМВЭВл-ХЛ, КГМЭВЭВл-ХЛ, КГМВЭПВл-ХЛ, КГМЭВЭПВл-ХЛ, КГМВЭБВ-ХЛ, КГМВЭВнг(А)-ХЛ, КГМЭВЭВнг(А)-ХЛ, КГМЭВВнг(А)-ХЛ ТУ 16.К01-53-2006

Основная особенность конструкции данных кабелей – это применяемые материалы для их изготовления, позволяющие быть стойкими к воздействиюпониженной температуры.

Заказать

Основная особенность конструкции данных кабелей – это применяемые материалы для их изготовления, позволяющие быть стойкими к воздействиюпониженной температуры.

Число жил, пар, троек, номинальное сечение токопроводящих жил и номинальное переменное напряжение кабелей.

Марка
 кабеля

Число

Номинальное
сечение
токопроводящих
жил, мм2

Номинальное
переменное
напряжение, В

жил

пар

троек

КГМВЭВ-ХЛ,

КГМВЭБВ-ХЛ,

КГМВЭПВ-ХЛ,

КГМВЭВнг(А)-ХЛ,

КГМВЭБВнг(А)-ХЛ,

КГМВЭПВнг(А)-ХЛ

1, 2, 3, 4,
5, 7, 10,
12, 14, 19,
24, 27,
30, 37

2, 3, 4,
5, 6, 7,
8, 9, 10,
11, 12,
13, 14,
15, 16,
18, 19, 20,
22, 24

2, 3, 4,
5, 6,
7, 8,
9, 10,
11, 12, 14

0,75;
0,1;
1,5; 2,5

660

1, 2, 3,
4, 5, 7,
10, 12,
14, 19, 24,
27, 30, 37

-

-

4,0

КГМЭВВ-ХЛ,

КГМЭВБВ-ХЛ,

КГМЭВПВ-ХЛ,

КГМЭВЭВ-ХЛ,

КГМЭВЭБВ-ХЛ,

КГМЭВЭПВ-ХЛ,

КГМЭВВнг(А)-ХЛ,

КГМЭВЭВнг(А)-ХЛ,

КГМЭВБВнг(А)-ХЛ,

КГМЭВПВнг(А)-ХЛ,

КГМЭВЭБВнг(А)-ХЛ,

КГМЭВЭПВнг(А)-ХЛ

-

2, 3, 4,
5, 6,
7, 8,
9, 10,
11, 12,
13, 14,
15, 16,
18, 19,
20, 22, 24

3, 4, 5, 7
, 9, 12, 14

0,75;
1,0;
1,5; 2,5

КГМВЭВл-ХЛ,

КГМВЭПВл-ХЛ,

КГМВЭВлнг(А)-ХЛ,

КГМВЭПВлнг(А)-ХЛ

2

1, 2, 3,
4, 5, 7,
10, 12,
14, 19, 30

3, 4, 5,
7, 9,
12, 14

0,5;
0,75;
1,0; 1,5

500

КГМЭВЭВл-ХЛ,

КГМЭВЭПВл-ХЛ,

КГМЭВЭВлнг(А)-ХЛ,

КГМЭВЭПВлнг(А)-ХЛ

-

2, 3, 4,
5, 7, 10,
12, 14,
19, 30

3, 4, 7,
12, 14

0,5;
0,75;
1,0; 1,5

Технические характеристики

Вид исполнения ХЛкатегории размещения 2, 3 и 5 по ГОСТ 15150-69.
Диапазон температур эксплуатации от -60°С до 40°С.
Относительная влажность  воздуха  при температуре окружающей среды до 35°С до 98%.

Прокладка и монтаж кабелей без  предварительного подогрева производится при температуре не  ниже  -150С.
Минимальный радиус изгиба кабелей:

  • кабели бронированные не менее 10 фактических наружных диаметров;
  • кабели небронированные не менее  6 фактических наружных диаметров.

Кабели марок КГМВЭПВ-ХЛ, КГМЭВПВ-ХЛ, КГМЭВЭПВ-ХЛ не распространяют горение при одиночной прокладке.

Кабели марок КГМВЭБВнг(А)-ХЛ, КГМЭВЭБВнг(А)-ХЛ, КГМЭВБВнг(А)-ХЛ, КГМЭВПВнг(А)-ХЛ, КГМВЭПВнг(А)-ХЛ, КГМЭВЭПВнг(А)-ХЛ,
КГМВЭВлнг(А)-ХЛ, КГМЭВЭВлнг(А)-ХЛ, КГМВЭПВлнг(А)-ХЛ, КГМЭВЭПВлнг(А)-ХЛ не распространяют горение при групповой прокладке.

Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С соответствует требованиям ГОСТ22483.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С должно быть не менее:

при приемке и поставке:

  • для кабелей с жилами номинальным сечением 0,5 мм245 МОм,
  • для кабелей с жилами номинальным сечением 0,75 мми выше 240 МОм;
  • напериод эксплуатации и хранения  не менее 100 МОм.

Строительная длина   не менее 150 м.

Срок службы кабелей не менее     20 лет.

Гарантийныйсрок эксплуатации  2 года.

Значения электрической емкости,  коэффициента  затухания пари
индуктивности кабелей :

Параметры

Норма

Электрическая емкость, пересчитанная
на 1 км длины, нФ, неболее:

Для кабелей номинальным сечением
до 1,5 мм2 включительно,

Для кабелей номинальным
сечением 2,5 мм2 и выше



200

250

Коэффициентзатухания,
пересчитанный на 1 км длины, дБ,
неболее, на номинальной частоте 1024 кГц

36

Индуктивность жил, пар или троек,
пересчитанная на 1 км
длины и температуру 20°С, Гн, не более

1х10-3
