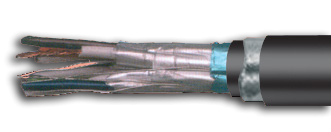

КГМЭВПВ-i, КГМЭВПВнг(А)-i, КГМЭВЭПВнг(А)-i, КГМВЭПВ-i, КГМВЭПВнг(А)-i, КГМЭВЭПВ-i, КГМВтЭБВ-i, КГМВтЭБВнг(А)-i, КГМВтЭПВнг(А)-i, КГМВтЭПВ-i ТУ 16.К01-52-2006

1.Токопроводящие жилы – из медных мягких проволок  и соответствуют ГОСТ 22483-77,  классу не ниже:

  • 3 для номинальных сечений до 2,5 мм2 ;
  • 4 для номинального сечения 4 мм2.

2. Изоляция – из поливинилхлоридного пластиката, для кабелей марок  КГМВтЭБВ-i, КГМВтЭБВнг(А)-i,
КГМВтЭПВ-i, КГМВтЭПВнг(А)-i-  изтермостойкого поливинилхлоридного пластиката.

3.Изолированные жилы скручены в кабель, в пару или тройкуШаги скрутки изолировнных жил в парах и тройках согласованные.

Заказать

4.Индивидуальный экран (для марок  КГМЭВПВ-i, КГМЭВПВнг(А)-i, КГМЭВЭПВнг(А)-i) - из фольгированного композиционного материала.
Под экраномпроложены две контактные медные луженые  проволоки.

5. Обмотка – поверх экранированных пар и троек наложена полимерная лента с перекрытием

6.Сердечник - изолированные жилыэкранированные или неэкранированные пары или тройки скручены в сердечник

7.Поясная изоляция - полимерная лента

8.Общий экран – для кабелей марок КГМВЭПВ-i, КГМЭВЭПВ-i, КГМВЭПВнг(А)-i, КГМЭВЭПВнг(А)-i, КГМВтЭБВ-i, КГМВтЭБВнг(А)-i, КГМВтЭПВнг(А)-i, КГМВтЭПВ-i
из фольгированного композиционного материалаЭкран наложен металлом внутрь. Под экраном проложены две медныелуженые контактные проволоки.

9.Внутренняя оболочка - из ПВХ пластиката, для кабелей марок  КГМЭВПВнг(А)-i, КГМВЭПВнг(А)-i, КГМЭВЭПВнг(А)-i,
КГМВтЭБВнг(А)-i, КГМВтЭПВнг(А)-i– из ПВХ пластиката пониженной горючести.

10.  Броня  - для кабелей марок КГМВтЭБВ-i, КГМВтЭБВнг(А)-iиздвух стальных оцинкованных лент.

11. Оплетка – для кабелей  марок   КГМВЭПВ-i, КГМЭВЭПВ-i, КГМВЭПВнг(А)-i, КГМЭВЭПВнг(А)-i, КГМВтЭПВ-i, КГМВтЭПВнг(А)-i–из стальныхоцинкованных проволок.
12.Наружная оболочка  - из поливинилхлоридного пластиката, для кабелей марок КГМЭВПВнг(А)-i, КГМВЭПВнг(А)-i,
КГМЭВЭПВнг(А)-i, КГМВтЭПВнг(А)-i,КГМВтЭБВнг(А)-i– из ПВХ пластиката пониженной горючести

Технические характеристики

Вид климатического исполнения кабелей УХЛ и Т, категории размещения 2-5 по ГОСТ 15150-69.

Диапазон температур эксплуатации от – 50 0С до  500 С.

Относительная влажность   воздуха при температуре окружающей среды  до 35 0С до  98%

Минимальный радиус изгиба при монтаже :

  •  для кабелей бронированных или в оплетке из  стальных оцинкованных проволок  - 10 D
  •  для  кабелей небронированных    - 6 D , где D – фактический наружный диаметр кабеля.

Прокладка и монтаж кабелей без  предварительного подогрева производится при температуре не  ниже -150С.

Электрическое сопротивление токопроводящей жилы постоянному токупересчитанное на 1 км длины и
температуру 20°С соответствует требованиямГОСТ 22483-77

Электрическое сопротивление изоляциипересчитанное на 1 км длины и температуру 20°С должно быть не менее:

при приемке и поставке:

  • 245 МОм для кабелей с жилами номинальным сечением 0,5 мм2,
  • 240 МОм для кабелей с жилами номинальным сечением 0,75 мм2  и выше;
  • напериод эксплуатации и хранения не менее 100 МОм.
  • Номинальная частота 50 Гц.

Кабели марок КГМВтЭБВ-i, КГМВтЭПВ-i должныбыть стойкими к дизельному топливу и смазочным маслам.

Строительнаядлина  -не менее 150 м. Допускается поставка кабелей любыми длинамисогласованными с потребителем.

Срок службы кабелей не менее 20 лет при соблюдении требований по эксплуатациитранспортированию и хранению.

Гарантийный срок эксплуатации – 2 годагарантийный срок исчисляется с даты ввода кабелей  в эксплуатациюно не позднее 6 мес. с даты изготовления.

Значенияэлектрическойемкостиемкостной  асимметриив парахкоэффициента  затуханияпар и
индуктивности кабелейприведены в таблице:

Параметры

норма

1.Электрическая емкостьпересчитанная на 1 км длинынФнеболее

175

2. Емкостная асимметрия между любой парой
токопроводящихжил  на длине 1000 м, %, не более

5

3. Коэффициент затуханияпересчитанный на 1 км длиныдБ
не болеена номинальной частоте 1024 кГц

36

4. индуктивность жил, пар или троекпересчитанная
на 1 км  длины и температуру 20°С, Гнне более

1х10-3
