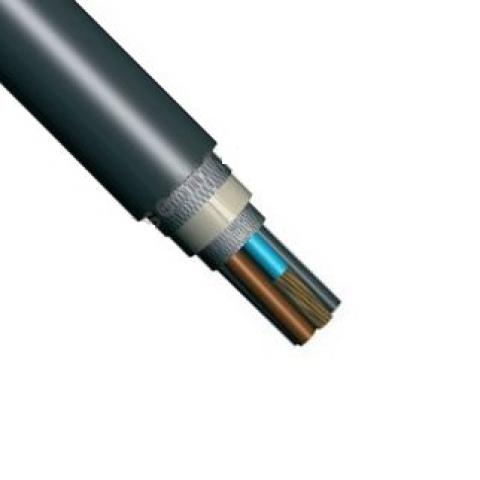

КГМЭВБВ, КГМЭВЭБВ, КГМВЭБВ, КГМЭВБВнг(А), КГМВЭБВнг(А), КГМЭВЭБВнг(А) ТУ 16.К01-52-2006

1. Токопроводящая жила – многопроволочная из мягких медных проволок, класс 3 – для номинальных сечений до 2,5 мм2 включительно, 4 – для номинального сечения 4 мм2.

2. Изоляция – поливинилхлоридный пластикат.

3. Изолированные жилы скручены в кабель, пару или тройку, шаги скрутки изолированных жил в парах и тройках согласованные.

4. Индивидуальный экран пар, троек (для марок КГМЭВБВ, КГМЭВЭБВ, КГМЭВБВнг(А), КГМЭВЭБВнг(А))– наложен обмоткой с перекрытием изфольгированного композиционного материала. Под экраном проложены две медные луженые контактные проволоки.

Заказать

5. Обмотка – поверх экранированных пар и троек наложена полимерная лента с перекрытием.

6. Сердечник– изолированные жилы, экранированные или неэкранированные пары или тройки скручены в сердечник.

7. Поясная изоляция - полиэтилентерефталатная лента.

8. Общий экран (для марок КГМЭВЭБВ, КГМВЭБВ, КГМВЭБВнг(А), КГМЭВЭБВнг(А))– из фольгированного композиционного материала. Экран наложенметаллом внутрь. Под экраном проложены две медные луженые контактные проволоки.

9. Внутренняя оболочка - из ПВХ пластиката, для марок КГМЭВБВнг(А), КГМВЭБВнг(А), КГМЭВЭБВнг(А) – из ПВХ пластиката пониженнойгорючести.

10. Броня – из двух стальных оцинкованных лент.

11. Наружная оболочка – из ПВХ пластиката, для марки КГМЭВБВнг(А), КГМВЭБВнг(А),КГМЭВЭБВнг(А) - из ПВХ пластиката пониженной горючести.

Число жил, пар, троек, номинальное сечение токопроводящих жил и номинальное переменное напряжение.

Марка кабеля

Число

Номинальное
сечение
токопроводящих
жил, мм2

Номинальное
переменное
напряжение, В

жил

пар

троек

КГМВЭБВ,

КГМВЭБВнг(А)



1, 2, 3,

4. 5, 7,

10, 12

14, 19

24, 27

30, 37

2, 3,
4, 5, 6

7, 8,
9, 10,

11,
12, 13,

14,
15, 16,

18,
19, 20,

22, 24

2, 3, 4,

5, 6, 7,

8, 9, 10,

11, 12

13, 14,

0,75; 1,0

1,5 ; 2,5

660

-

-

4,0

КГМЭВБВ,

КГМЭВБВнг(А),

КГМЭВЭБВ,

КГМЭВЭБВнг(А)



-

2, 3,
4, 5, 6,

7, 8,
9, 10,

11,
12, 13,

14,
15, 16

18, 19, 20,

22, 24



3, 4, 5, 7,

9, 12, 14

0,75; 1,0;

1,5; 2,5

660

Технические характеристики

Вид климатического исполнения УХЛ и Т, категории размещения 2-5 по ГОСТ 15150-69.

Диапазон температур эксплуатации от – 50оС до 50оС.

Относительнаяч влажности воздуха при температуре до 35 оС до 98 %.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -150С.

Минимальный радиус изгиба не менее 10 фактических наружных диаметров кабеля.

Кабели марок КГМЭВБВ, КГМВЭБВ, КГМЭВЭБВ не распространяют горение при одиночной прокладке.

Кабели марок КГМЭВБВнг(А), КГМВЭБВнг(А), КГМЭВЭБВнг(А) не распространяют горение при групповой прокладке по категории А.

Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20°С соответствует требованиям ГОСТ22483.

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20°С должно быть не менее:

при приемке и поставке:

  • для кабелей с жилами номинальным сечением 0,5 мм245 МОм;
  • для кабелей с жилами номинальным сечением 0,75 мм и выше  240 МОм;
  • на период эксплуатации и хранения  не менее 100 МОм.

Строительная длина не менее 150 м.

Срок службы кабелей  не менее 20 лет.

Гарантийный срок эксплуатации  2  года.

 Значения электрической емкости,  коэффициента  затухания пари индуктивности кабелей :

Параметры

Норма

Электрическая емкость, пересчитанная
на 1 км длины, нФ, неболее:

Для кабелей номинальным сечением
до 1,5 мм2 включительно,

Для кабелей номинальным сечением
2,5 мм2 и выше



200

250

Коэффициент затухания,
пересчитанный на 1 км длины, дБ,
неболее, на номинальной частоте 1024 кГц

36

Индуктивность жил, пар или троек,
пересчитанная на 1 км
длины и температуру 20°С, Гн, не более

1х10-3
