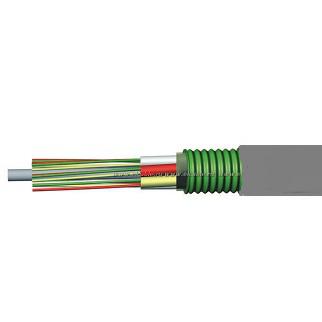

ОКЗпБ-М, ОКЗпБнг-М, ОКЗпБнг(С)-М ТУ 3587-086-21059747-2011

  • Центральный силовой элемент – металлический или диэлектрический
  • Оптическое волокно.
  • Оптический модуль - из полибутилентерефталата
  • Оптические модули расположены вокруг ЦСЭ,
  • Заполнение – из гидрофобного компаунда или водоблокирующих нитей и лент
  • Внутренняя оболочка – из полимерного материала.
  • Внешний покров типа Б:

- водоблокирующий материал;

- стальная гофрированная лента с полиэтиленовым покрытием;

- оболочка из полиэтилена или из композитных полимерных материалов (ОКЗпБнг-М, ОКЗпБнг(С)-М - из материала, не распространяющего горение).

Заказать

Технические характеристики

Технические параметры

Значение параметра

Стойкость к воздействию пониженной  рабочейтемпературы средыоС.

- для кабелейэксплуатируемых на открытомвоздухе,

- для кабелей  для внутренней прокладки



- 40

- 60

-  10

Стойкость к воздействию повышенной рабочейтемпературы средыоС

- для кабелейпрокладываемых в земле,

- для кабелейэксплуатируемых на открытомвоздухе,

- для кабелей  для внутренней прокладки.

50

70

50

Стойкость к циклической смене температур в диапазонеоС:

кабелипрокладываемые в земле,

кабелиэксплуатируемые на открытом воздухе,

кабели внутренней прокладки.



от - 40 до 50

от  - 60 до 70

от  - 10  до 50

Стойкость к воздействию повышенной относитель­ной
влажности воздуха до 98%

при температуре 35 °С

Кабели предназначены для прокладки (монтажа) при температуре, °С

для подвесных кабелей °С.

от - 10 до  40

от -  30 до 40

Минимальный радиус изгибаноминальныхдиаметров кабеля

20

Стойкость к воздействию плесневых грибов, росы
атмосферных осадков, инея
соляного туманасолнечного излучения

кабели,  кроме марок ОКС

Стойкость к вибрационным нагрузкам с ускорением   4 g
в диапазоне частот от 10 Гц до200 Гц

да

Электрические характеристики

Электрическое сопротивление токопроводящих жил постоянному току
пересчитанное на длину 1 км и температуру 20°С

устанавливают по согласованию с
заказчиком в соответствии с ГОСТ 22483-77

Сопротивление изоляции цепи «броня-земля» неменееМОмхкм

2000

Сопротивление изоляции между токопроводящимижилами и
металлическими конструктивнымиэлементами ОК не менее, МОм*км.

10,0

Требования пожарной безопасности

Кабели в исполнениине распространяющемгорение
соответствуют требованиям

ГОСТ Р МЭК 60332-1-2-2007

Кабели с пониженным дымо- и газовыделением(исполнение «LS»)
соответствуют требованиям

ГОСТ Р МЭК 61034-2-2005

Дымообразование кабелей с пониженным дымо- и
газовыделением (исполнение «LS»)

   не приводит к снижению светопроницаемости в испытательнойкамере



не более чем на 50%

Количество выделяемых газов галогенных кислотпри
горении и тлении материалов
оболочек и защитного шланга кабелей с пониженным дымо- и газовыделением
(исполнение «LS») в пересчете наHClне более,  мг/г.

140

Значение показателя токсичности продуктов горения полимерных материалов
для оболочек и защитного шланга кабелей с пониженным
дымо- и газовыделением
(исполнение «LS»)  , не более,  г/м3

40

Кабели с пониженной коррозионной активностьюпродуктов
дымо- и газовыделения
(исполнение“HF”), соответствуют требованиям

ГОСТ Р МЭК 60754-1-99

и ГОСТ Р МЭК 60754-2-99

Дымообразование кабелей с пониженнойкоррозионной
активностью продуктов дымо- и газовыделения (исполнение “HF”),
не приводит к снижению светопроницаемости в испытательнойкамере

не более чем на 40%.

Количество выделяемых газов галогенных кислотпри горении и тлении материалов оболочек и
защитного шланга кабелей с пониженнойкоррозионной активностью продуктов дымо-
и газовыделения (исполнение “HF”) в пересчете наHClне болеемг/г.

5

Значение показателя токсичности продуктов горения полимерных материалов
для оболочек и защитного шланга кабелей  с пониженнойкоррозионной активностью
продуктов дымо- и газовыделения (исполнение “HF”), не более  г/м3.

40

Проводимость водного раствора с адсорбированными продуктами дымо- и
газовыделения кабелей  с пониженнойкоррозионной активностью продуктов дымо-
и газовыделения (исполнение “HF”) ,  не менеемкСм/мм.

10

Кислотное число (pH), не менее

4,3

Надёжность

Срок службы кабелей не менее, лет

25

Срок сохраняемости кабелей

- при хранении в отапливаемых помещениях неменее, лет;

- при хранении в полевых условиях под навесом – не менее, лет.

15

10

Гарантийный срок эксплуатации, лет.

2, не более 2,5 лет после отгрузки
предприятием - изготовителем

Транспортирование и хранение

Температура при транспортировании оптическогокабеля, °С

от  – 50 до 50

Температура при хранении оптического кабеля наоткрытом воздухе под навесом, °С

от  – 50 до 50

Температура хранения в отапливаемых складскихпомещениях, °С

от 5 до 40



Технические параметры

Значение параметра

Стойкость к статическим растягивающим усилиямкНне менее

от 1,5  до 7,0



Стойкость кабелей к динамическимрастягивающим усилиям

не менее чем на 15 % больше, чем к статическим.



Стойкость  к раздавливающим усилиям, кН/см, не менее

от 0,2 до 0,4

Водонепроницаемость при избыточном гидростатическом давлении, кПа

до 9,8

Стойкость к повреждению грызунами

да

Стойкость к ударным воздействиям с энергией, Дж, не менее

5

Количество оптических волокон в сердечнике, шт

от 1 до 288
