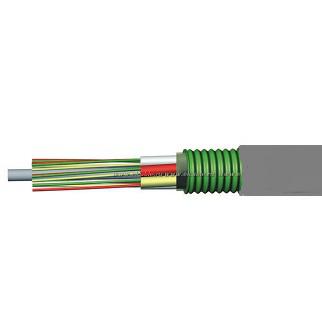

ОКЗБ-М, ОКЗБнг-М, ОКЗБнг(С)-М ТУ 3587-086-21059747-2011

1. Центральный силовой элемент – металлический или диэлектрический.
2. Оптическое волокно.
3. Оптический модуль  из полибутилентерефталата.
4. Оптические модули  расположены вокруг ЦСЭ.
5. Внешний покров типа Б:
- водоблокирующий материал;
стальная гофрированная лента с полиэтиленовым покрытием
оболочка из полиэтилена или из композиционных полимерных материалов (для ОКЗБнг-М из материалов, не распространяющих горение, для ОКЗБнг(С)-М - из материалов, не распространяющих горение при групповой прокладке).

Заказать

Технические характеристики

Технические параметры

Значение параметра

стойкость к статическим растягивающим усилиямкНне менее

от 1,5 до 2,7



Стойкость кабелей к динамическим растягивающим усилиям

не менее чем на 15 % больше, чем к статическим.



Стойкость  к раздавливающим усилиямкН/смне менее

от 0,2  до 0,4

Водонепроницаемость при избыточном гидростатическом давлении, кПа

до 9,8

Стойкость к повреждению грызунами

 да

Стойкость к ударным воздействиям с энергиейДжне менее

5

Количество оптических волокон в сердечникешт

От 1 до 288



Технические параметры

Значение параметра

Стойкость к воздействию пониженной  рабочейтемпературы средыоС:

- для кабелейпрокладываемых в земле

- для кабелейэксплуатируемых на открытомвоздухе,

- для кабелей  для внутренней прокладки



минус 40

 минус 60

 минус 10

Стойкость к воздействию повышенной рабочейтемпературы средыоС

- для кабелейпрокладываемых в земле,

- для кабелейэксплуатируемых на открытомвоздухе,

- для кабелей  для внутренней прокладки.



50

70

50

Стойкость к циклической смене температур в диапазонеоС:

кабелипрокладываемые в земле

кабелиэксплуатируемые на открытом воздухе

кабели внутренней прокладки



от минус 40 до 50

 от минус 60 до 70

от минус 10  до 50

Стойкость к воздействию повышенной относитель­ной влажности воздуха до 98%

при температуре 35 °С.

Кабели предназначены для прокладки (монтажа) при температуре, °С

для подвесных кабелей °С.

от минус 10 до плюс 40

 от минус 30 до плюс 40.

Минимальный радиус изгибаноминальныхдиаметров кабеля



20

Стойкость к воздействию плесневых грибов, росыатмосферных осадков, инея
соляного туманасолнечного излучения

кабели,  кроме марок ОКС,

Стойкость к вибрационным нагрузкам с ускорением   4 gв диапазоне частот от 10 Гц до 200 Гц

да

Строительная длинакмне менее

2

Электрические характеристики

Электрическое сопротивление токопроводящих жил постоянному току
пересчитанное на длину 1 км и температуру 20°С,

устанавливают по согласованию с
заказчиком в соответствии с ГОСТ 22483

Сопротивление изоляции цепи «броня-земля» неменееМОм•км

2000

Сопротивление изоляции между токопроводящимижилами и металлическими
конструктивнымиэлементами ОК не менее, МОм*км.

10,0

Требования пожарной безопасности

Кабели в исполнениине распространяющемгорениесоответствуют требованиям

ГОСТ Р МЭК 60332-1-2-2007

Кабели с пониженным дымо- и газовыделением(исполнение «LS»)
соответствуют требованиям

ГОСТ Р МЭК 61034-2-2005

Дымообразование кабелей с пониженным дымо- и газовыделением
(исполнение «LS»)   не приводит к снижению светопроницаемости в испытательнойкамере

не более чем на 50%.

Количество выделяемых газов галогенных кислотпри горении и тлении
материалов оболочек и защитного шланга кабелей с пониженным дымо- и
 газовыделением (исполнение «LS») в пересчете наHClне более,  мг/г.

140

Значение показателя токсичности продуктов горения полимерных
материалов для оболочек и защитного шланга кабелей с
пониженным дымо- и газовыделением (исполнение «LS»)  , не более,  г/м3

40

Кабели с пониженной коррозионной активностьюпродуктов дымо- и газовыделения
(исполнение“HF”), соответствуют требованиям

ГОСТ Р МЭК 60754-1-99 и
ГОСТ Р МЭК 60754-2-99

Дымообразование кабелей с пониженнойкоррозионной активностью продуктов дымо- и газовыделения
(исполнение “HF”),   не приводит к снижению светопроницаемости
в испытательнойкамере,

не более чем на 40%.

Количество выделяемых газов галогенных кислотпри горении и тлении материалов оболочек
и защитного шланга кабелей с пониженнойкоррозионной активностью продуктов
дымо- и газовыделения (исполнение “HF”) в пересчете наHClне болеемг/г.

5

Значение показателя токсичности продуктов горения полимерных материалов
для оболочек и защитного шланга кабелей  с
пониженнойкоррозионной активностью продуктов дымо- и газовыделения
(исполнение “HF”), не более  г/м3.

40

Проводимость водного раствора с адсорбированными продуктами дымо- и
 газовыделения кабелей  с пониженнойкоррозионной активностью
продуктов дымо- и газовыделения (исполнение “HF”) ,  не менеемкСм/мм.

10

Кислотное число (pH), не менее

4,3

Надежность

Срок службы кабелей не менее,  лет

25

Срок сохраняемости кабелей

- при хранении в отапливаемых помещениях неменее,  лет;

- при хранении в полевых условиях под навесом - не менее , лет.

15





10

Гарантийный срок эксплуатации, лет,

2, не более 2,5 лет
после отгрузки
предприятием-изготовителем

Транспортирование и хранение

Температура при транспортировании оптическогокабеля0 С.

 от минус 50 до 50

Температура при хранении оптического кабеля наоткрытом воздухе под навесом , 0 С

от минус 50 С до 50

Температура хранения в отапливаемых складскихпомещениях, °С

от 5 до 40
