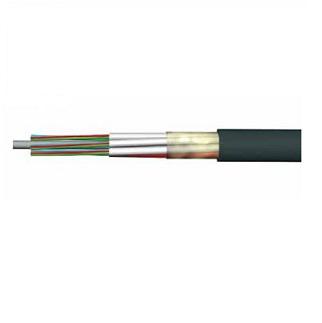

ОКЗАК-М, ОКЗАКнг(С)-М ТУ 3587-086-21059747-2011

  • Центральный силовой элемент – металлический или диэлектрический.
  • Оптическое волокно.
  • Оптический модуль из полибутилентерефталата.
  • Оптические модули расположены вокруг ЦСЭ.
  • Заполнение – из гидрофобного компаунда или водоблокирующих нитей и лент.
  • Оболочка типа А:
  • - алюмополиэтиленовая лента с полиэтиленовым покрытием;
  • - оболочка из полиэтилена или из композитных материалов.
  • Внешний покров типа К:
  • - броня из стальных оцинкованных проволок либо стальных проволок без покрытия, заполнение – гидрофобный компаунд;
  • - оболочка из полиэтилена или из композитных полимерных материалов (для ОКЗАКнг(С)-М из материалов, не распространяющих горение).
Заказать

Технические характеристики

Технические параметры

Значение параметра

Стойкость к воздействию пониженной  рабочейтемпературы средыоС.

- для кабелейэксплуатируемых на открытомвоздухе,

- для кабелей  для внутренней прокладки



- 40

- 60

-  10

Стойкость к воздействию повышенной рабочей температуры среды, оС

- для кабелей, прокладываемых в земле,

- для кабелей, эксплуатируемых на открытом воздухе,

- для кабелей  для внутренней прокладки.

50

70

50

Стойкость к циклической смене температур в диапазоне, оС:

- кабели, прокладываемые в земле,

- кабели, эксплуатируемые на открытом воздухе,

- кабели внутренней прокладки.



от - 40 до 50

от  - 60 до 70

от  - 10  до 50

Стойкость к воздействию повышенной относитель­ной влажности воздуха до 98%

при температуре 35 °С

Кабели предназначены для прокладки (монтажа) при температуре, °С

для подвесных кабелей °С.

от - 10 до  40

от -  30 до 40

Минимальный радиус изгиба, номинальных диаметров кабеля

20

Стойкость к воздействию плесневых грибов, росы, атмосферных осадков, инея,
соляного тумана, солнечного излучения

кабели,  кроме марок ОКС

Стойкость к вибрационным нагрузкам с ускорением
4 g  в диапазоне частот от 10 Гц до 200 Гц

да

Электрические характеристики

Электрическое сопротивление токопроводящих жил постоянному току,
пересчитанное на длину 1 км и температуру 20°С

устанавливают по
согласованию с заказчиком в соответствии с ГОСТ 22483-77

Сопротивление изоляции цепи «броня-земля» не менее, МОмхкм

2000

Сопротивление изоляции между токопроводящими жилами и металлическими
конструктивными элементами ОК не менее, МОм*км.

10,0

Требования пожарной безопасности

Кабели в исполнении, не распространяющем горение, соответствуют требованиям

ГОСТ Р МЭК 60332-1-2-2007

Кабели с пониженным дымо- и газовыделением (исполнение «LS»)
соответствуют требованиям

ГОСТ Р МЭК 61034-2-2005

Дымообразование кабелей с пониженным дымо- и газовыделением (исполнение «LS»)
не приводит к снижению светопроницаемости в
испытательной камере



не более чем на 50%

Количество выделяемых газов галогенных кислот при горении и
тлении материалов оболочек и защитного шланга кабелей с пониженным дымо-
и газовыделением (исполнение «LS») в пересчете на HCl, не более,  мг/г.

140

Значение показателя токсичности продуктов горения полимерных

материалов для оболочек и защитного шланга кабелей с пониженным дымо- и
газовыделением (исполнение «LS»)  , не более,  г/м3

40

Кабели с пониженной коррозионной активностью продуктов дымо- и
газовыделения (исполнение “HF”), соответствуют требованиям

ГОСТ Р МЭК 60754-1-99

и ГОСТ Р МЭК 60754-2-99

Дымообразование кабелей с пониженной коррозионной активностью
продуктов дымо- и газовыделения (исполнение “HF”),   не приводит к
снижению светопроницаемости в испытательной камере

не более чем на 40%.

Количество выделяемых газов галогенных кислот при горении и тлении
материалов оболочек и защитного шланга кабелей с пониженной коррозионной
активностью продуктов дымо- и газовыделения (исполнение “HF”)
в пересчете на HCl, не более, мг/г.

5

Значение показателя токсичности продуктов горения полимерных
материалов для оболочек и защитного шланга кабелей  с пониженной
коррозионной активностью продуктов дымо- и газовыделения
(исполнение “HF”), не более  г/м3.

40

Проводимость водного раствора с адсорбированными продуктами дымо-
и газовыделения кабелей  с пониженной коррозионной активностью продуктов
дымо- и газовыделения (исполнение “HF”) ,  не менее, мкСм/мм.

10

Кислотное число (pH), не менее

4,3

Надёжность

Срок службы кабелей не менее, лет

25

Срок сохраняемости кабелей

- при хранении в отапливаемых помещениях не менее, лет;

- при хранении в полевых условиях под навесом – не менее, лет.

15

10

Гарантийный срок эксплуатации, лет.

2, не более 2,5 лет
после отгрузки предприятием - изготовителем

Транспортирование и хранение

Температура при транспортировании оптического кабеля, °С

от  – 50 до 50

Температура при хранении оптического кабеля на открытом воздухе под навесом, °С

от  – 50 до 50

Температура хранения в отапливаемых складских помещениях, °С

от 5 до 40



Технические параметры

Значение параметра

Стойкость к статическим растягивающим усилиям, кН, не менее

от 4,0  до 40



Стойкость кабелей к динамическим растягивающим усилиям

не менее чем на 15 % больше, чем к статическим.



Стойкость  к раздавливающим усилиям, кН/см, не менее

от 0,4 до 0,7

Водонепроницаемость при избыточном гидростатическом давлении, кПа

до 9,8

Стойкость к повреждению грызунами

да

Стойкость к ударным воздействиям с энергией, Дж, не менее

10

Количество оптических волокон в сердечнике, шт

от 1 до 288
