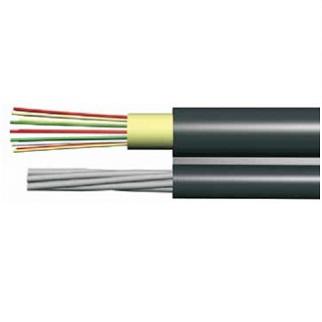

ОКВп/Ст-Т, ОКВп/Стнг(С)-Т ТУ 3587-086-21059747-2011

  • Оптическое волокно.
  • Трубчатый сердечник - оптический модуль из полимерных композиций, заполненный гидрофобным компаундом.
  • Выносной элемент – стальной трос.
  • Наружная оболочка – из полиэтилена или из композитных полимерных материалов.
Заказать

Технические характеристики

Технические параметры

Значение параметра

Стойкость к воздействию пониженной  рабочейтемпературы средыоС.

- для кабелейэксплуатируемых на открытомвоздухе,

- для кабелей  для внутренней прокладки



- 40

- 60

-  10

Стойкость к воздействию повышенной рабочейтемпературы средыоС

- для кабелейпрокладываемых в земле,

- для кабелейэксплуатируемых на открытомвоздухе,

- для кабелей  для внутренней прокладки.

50

70

50

Стойкость к циклической смене температур в диапазонеоС:

кабелипрокладываемые в земле,

кабелиэксплуатируемые на открытом воздухе,

кабели внутренней прокладки.



от - 40 до 50

от  - 60 до 70

от  - 10  до 50

Стойкость к воздействию повышенной относитель­ной влажности воздуха до 98%

при температуре 35 °С

Кабели предназначены для прокладки (монтажа) при температуре, °С

для подвесных кабелей °С.

от - 10 до  40

от -  30 до 40

Минимальный радиус изгибаноминальныхдиаметров кабеля

20

Стойкость к воздействию плесневых грибов, росы
атмосферных осадков, инеясоляного туманасолнечного излучения

кабели,  кроме марок ОКС

Стойкость к вибрационным нагрузкам с ускорением
4 g  в диапазоне частот от 10 Гц до200 Гц

да

Электрические характеристики

Электрическое сопротивление токопроводящих жил постоянному
токупересчитанное на длину 1 км и температуру 20°С

устанавливают по согласованию
с заказчиком в соответствии с ГОСТ 22483-77

Сопротивление изоляции цепи «броня-земля» неменееМОмхкм

2000

Сопротивление изоляции между токопроводящимижилами и
металлическими конструктивнымиэлементами ОК не менее, МОм*км.

10,0

Требования пожарной безопасности

Кабели в исполнениине распространяющемгорениесоответствуют требованиям

ГОСТ Р МЭК 60332-1-2-2007

Кабели с пониженным дымо- и газовыделением(исполнение «LS») соответствуют требованиям

ГОСТ Р МЭК 61034-2-2005

Дымообразование кабелей с пониженным дымо- и газовыделением (исполнение «LS»)
не приводит к снижению светопроницаемости в испытательнойкамере



не более чем на 50%

Количество выделяемых газов галогенных кислотпри горении и тлении
материалов оболочек и защитного шланга кабелей с пониженным дымо- и газовыделением
(исполнение «LS») в пересчете наHClне более,  мг/г.

140

Значение показателя токсичности продуктов горения полимерных материалов для
оболочек и защитного шланга кабелей с пониженным дымо- и
 газовыделением (исполнение «LS»)  , не более,  г/м3

40

Кабели с пониженной коррозионной активностьюпродуктов дымо- и газовыделения
(исполнение“HF”), соответствуют требованиям

ГОСТ Р МЭК 60754-1-99

и ГОСТ Р МЭК 60754-2-99

Дымообразование кабелей с пониженнойкоррозионной активностью продуктов дымо-
и газовыделения (исполнение “HF”),   не приводит к снижению
светопроницаемости в испытательнойкамере

не более чем на 40%.

Количество выделяемых газов галогенных кислотпри горении и тлении
материалов оболочек и защитного шланга кабелей с пониженнойкоррозионной
активностью продуктов дымо- и газовыделения
(исполнение “HF”) в пересчете наHClне болеемг/г.

5

Значение показателя токсичности продуктов горения полимерных материалов
для оболочек и защитного шланга кабелей  с пониженнойкоррозионной активностью
продуктов дымо- и газовыделения (исполнение “HF”), не более  г/м3.

40

Проводимость водного раствора с адсорбированными продуктами дымо- и газовыделения

кабелей  с пониженнойкоррозионной активностью продуктов дымо- и
газовыделения (исполнение “HF”) ,  не менеемкСм/мм.

10

Кислотное число (pH), не менее

4,3

Надёжность

Срок службы кабелей не менее, лет

25

Срок сохраняемости кабелей

- при хранении в отапливаемых помещениях неменее, лет;

- при хранении в полевых условиях под навесом – не менее, лет.

15

10

Гарантийный срок эксплуатации, лет.

2, не более 2,5 лет после
отгрузки предприятием - изготовителем

Транспортирование и хранение

Температура при транспортировании оптическогокабеля, °С

от  – 50 до 50

Температура при хранении оптического кабеля наоткрытом воздухе под навесом, °С

от  – 50 до 50

Температура хранения в отапливаемых складскихпомещениях, °С

от 5 до 40



Технические параметры

Значение параметра

Стойкость к статическим растягивающим усилиям, кН, не менее

от 3,0  до 15,0



Стойкость кабелей к динамическим растягивающим усилиям

не менее чем на 15 % больше, чем к статическим.



Стойкость  к раздавливающим усилиям, кН/см, не менее

от 0,2 до 0,4

Стойкость к ударным воздействиям с энергией, Дж, не менее

10

Количество оптических волокон в сердечнике, шт

от 1 до 96
