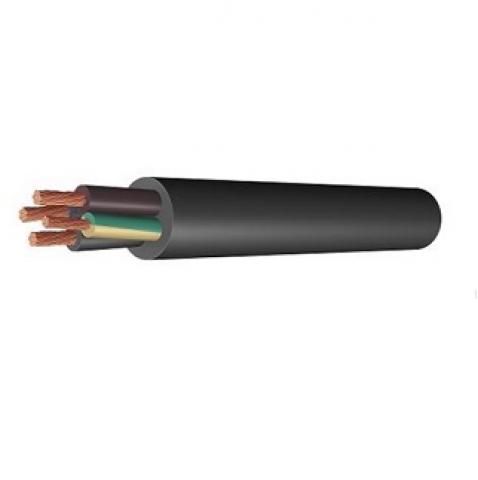

КУГВВнг(А)-LSLTx, КУГВЭВнг(А)-LSLTx, КУГВВЭнг(А)-LSLTx, КУГВВнг(А)-FRLSLTx, КУГВЭВнг(А)-FRLSLTx, КУГВВЭнг(А)-FRLSLTx ТУ 16-705.496-2011

1. Токопроводящая жила – медная, многопроволочная, 4 класса по ГОСТ 22483.

2. Обмотка - для кабелей марок КУГВВнг(А)-FRLSLTx, КУГВЭВнг(А)-FRLSLTx, КУГВВЭнг(А)-FRLSLTx из слюдосодержащей ленты.

3. Изоляция– из ПВХ пластиката пониженной пожарной опасности*.

4. Экран - для кабелей марки КУГВЭВнг(А)-LSLTx, КУГВЭВнг(А)-FRLSLTx в виде оплетки из медных проволок.

Заказать

5. Скрутка – изолированные жилы скручены.

6.Экран - для кабелей марки КУГВВЭнг(А)-LSLTx, КУГВВЭнг(А)-FRLSLTx из алюминиевой фольги.

7.Оболочка - из ПВХ пластиката пониженной пожарной опасности.*

*для изоляции и оболочки применяются специальные композиции ПВХ пластикатов пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения.

Число и номинальное сечение жил кабелей.

Марка кабеля

Номинальное сечение
жилымм2число жил

0,35

0,50

КУГВВнг(А)-LSLTx

КУГВВнг(А)-FRLSLTx

7

-

КУГВЭВнг(А)-LSLTx

КУГВЭВнг(А)-FRLSLTx

7

7

КУГВВЭнг(А)-LSLTx

КУГВВЭнг(А)-FRLSLTx

7

7

Технические характеристики

Климатическое исполнение УХЛ, категорий размещения 3 и 4 по ГОСТ 15150.

Диапазон температур эксплуатации  от -50°С до 50°С.

Относительная влажность воздуха при температуре до 35 0С до 98%.

Прокладка без предварительного подогрева производится при температуре воздуха не ниже -15 0С.

Минимальный радиус изгиба 5 макс. наружных диаметров кабеля.

Эквивалентный показатель токсичности продуктов горения более120 г/м3.

Кабели не распространяют горение при групповой прокладке по категории А.

Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.

Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов:

  • изоляции не более 100 мг/г;
  • наружной оболочки и защитного шланга  не более 80 мг/г;
  • внутренней оболочки и разделительного слоя не более 50 мг/г.

Огнестойкость (t750+50)0С для исполнения FR не менее 180 мин.

Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70 °С.

Строительная длина кабелей оговаривается при заказе.

Срок службы 30 лет с даты изготовления кабелей.

Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления

Срок хранения:

  • на открытых площадках не более 2 лет;
  • под навесом  не более 5 лет;
  • в закрытых помещениях не более 10 лет.
