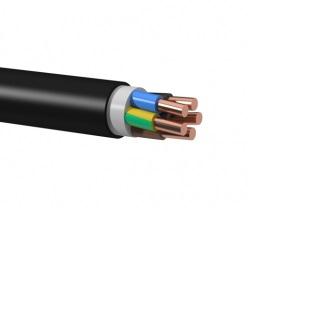

КПЭПнг(А)-HF, КПЭПнг(А)- FRHF, КГПЭПнг(А)-HF, КГПЭПнг(А) – FRHF, КУГППнг (А)-HF, КУГППнг(А)- FRHF, КУГППЭнг(А)-HF, КУГППЭнг(А)-FRHF, КУГППЭПнг(А)-HF, КУГППЭПнг(А)-FRHF, КУГПЭПнг(А)- HF, КУГПЭПнг(А)- FRHF, КУГЭППнг(А)-HF, КУГЭППЭнг(А)-HF, КУГЭППЭнг(А)- FRHF , КУГЭППЭПнг(А)-HF, КУГЭППЭПнг(А)- FRHF ТУ 16.К71-338-2004

1. Токопроводящая жила- из медной мягкой проволоки, для кабелей марок КПЭПнг(А)-HFи КПЭПнг(А)-FRHF 1 класса гибкости, для остальных марок- 4 класса гибкости по ГОСТ 22483

2. Обмотка– для кабелей марок КПЭПнг(А)-FRHF , КГПЭПнг(А)-FRHF, КУГППнг(А)-FRHF, КУГППЭнг(А)-FRHF, КУГППЭПнг(А)-FRHF, КУГПЭПнг(А)-FRHF, КУГЭППнг(А)-FRHF, КУГЭППЭнг(А)-FRHF, КУГЭППЭПнг(А)-FRHF из двух слюдосодержащих лент.

3. Изоляция– из полимерной композиции, не содержащей галогенов.

4. Скрутка - изолированные жилы кабелей парной скрутки скручены в пары.

Заказать

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
КУГППнг(А)-HF 10х1-1000В ТУ 16.К71-338-2004 км 326 195,82
КУГППнг(А)-HF 10х1-380В ТУ 16.К71-338-2004 км 244 240,62
КУГППнг(А)-HF 12х1-380В ТУ 16.К71-338-2004 км 276 698,53
КУГППнг(А)-HF 14х0,75-1000В ТУ 16.К71-338-2004 км 358 446,29
КУГППнг(А)-HF 14х0,75-380В ТУ 16.К71-338-2004 км 262 500,19
КУГППнг(А)-HF 14х1-1000В ТУ 16.К71-338-2004 км 415 706,40
КУГППнг(А)-HF 14х1-380В ТУ 16.К71-338-2004 км 315 310,84
КУГППнг(А)-HF 19х1-1000В ТУ 16.К71-338-2004 км 538 342,97
КУГППнг(А)-HF 19х1-380В ТУ 16.К71-338-2004 км 422 048,33
КУГППнг(А)-HF 1х2х0,5-380В ТУ 16.К71-338-2004 км 49 214,70
КУГППнг(А)-HF 2х0,75-1000В ТУ 16.К71-338-2004 км 77 970,68
КУГППнг(А)-HF 2х0,75-380В ТУ 16.К71-338-2004 км 60 814,67
КУГППнг(А)-HF 2х1-1000В ТУ 16.К71-338-2004 км 89 234,56
КУГППнг(А)-HF 2х1-380В ТУ 16.К71-338-2004 км 70 748,46
КУГППнг(А)-HF 2х1,5-1000В ТУ 16.К71-338-2004 км 106 826,32
КУГППнг(А)-HF 2х1,5-380В ТУ 16.К71-338-2004 км 92 117,00
КУГППнг(А)-HF 2х2,5-380В ТУ 16.К71-338-2004 км 127 218,23
КУГППнг(А)-HF 2х2х0,5-380В ТУ 16.К71-338-2004 км 83 594,38
КУГППнг(А)-HF 2х2х0,75-380В ТУ 16.К71-338-2004 км 105 629,02
КУГППнг(А)-HF 30х0,75-380В ТУ 16.К71-338-2004 км 536 382,25
КУГППнг(А)-HF 30х1-380В ТУ 16.К71-338-2004 км 648 186,16
КУГППнг(А)-HF 37х0,75-380В ТУ 16.К71-338-2004 км 643 249,18
КУГППнг(А)-HF 37х1-1000В ТУ 16.К71-338-2004 км 1 016 550,68
КУГППнг(А)-HF 37х1-380В ТУ 16.К71-338-2004 км 790 847,31
КУГППнг(А)-HF 3х0,75-1000В ТУ 16.К71-338-2004 км 96 315,56
КУГППнг(А)-HF 3х0,75-380В ТУ 16.К71-338-2004 км 74 801,02
КУГППнг(А)-HF 3х1-380В ТУ 16.К71-338-2004 км 86 221,47
КУГППнг(А)-HF 3х1,5-1000В ТУ 16.К71-338-2004 км 133 584,85
КУГППнг(А)-HF 3х1,5-380В ТУ 16.К71-338-2004 км 117 030,95
КУГППнг(А)-HF 3х2,5-380В ТУ 16.К71-338-2004 км 163 602,81
КУГППнг(А)-HF 4х0,75-1000В ТУ 16.К71-338-2004 км 118 820,11
КУГППнг(А)-HF 4х0,75-380В ТУ 16.К71-338-2004 км 91 199,76
КУГППнг(А)-HF 4х1-1000В ТУ 16.К71-338-2004 км 136 791,65
КУГППнг(А)-HF 4х1-380В ТУ 16.К71-338-2004 км 107 952,58
КУГППнг(А)-HF 4х1,5-380В ТУ 16.К71-338-2004 км 146 443,88
КУГППнг(А)-HF 4х2,5-380В ТУ 16.К71-338-2004 км 206 756,06
КУГППнг(А)-HF 7х0,75-380В ТУ 16.К71-338-2004 км 139 857,67
КУГППнг(А)-HF 7х1-1000В ТУ 16.К71-338-2004 км 210 307,44
КУГППнг(А)-HF 7х1-380В ТУ 16.К71-338-2004 км 166 426,24
КУГППнг(А)-HF 7х1,5-380В ТУ 16.К71-338-2004 км 229 178,18
КУГППнг(А)-HF 7х2,5-380В ТУ 16.К71-338-2004 км 330 734,03
КУГППнг(А)-FRHF 10х0,75-1000В ТУ 16.К71-338-2004 км 349 879,92
КУГППнг(А)-FRHF 10х0,75-380В ТУ 16.К71-338-2004 км 298 861,55
КУГППнг(А)-FRHF 10х1-1000В ТУ 16.К71-338-2004 км 403 502,95
КУГППнг(А)-FRHF 10х1-380В ТУ 16.К71-338-2004 км 345 902,09
КУГППнг(А)-FRHF 10х1,5-1000В ТУ 16.К71-338-2004 км 480 298,50
КУГППнг(А)-FRHF 10х1,5-380В ТУ 16.К71-338-2004 км 451 241,31
КУГППнг(А)-FRHF 10х2,5-1000В ТУ 16.К71-338-2004 км 687 566,05
КУГППнг(А)-FRHF 10х2,5-380В ТУ 16.К71-338-2004 км 620 914,81
КУГППнг(А)-FRHF 12х0,75-1000В ТУ 16.К71-338-2004 км 400 332,21
КУГППнг(А)-FRHF 12х0,75-380В ТУ 16.К71-338-2004 км 339 976,28
КУГППнг(А)-FRHF 12х1-1000В ТУ 16.К71-338-2004 км 453 264,82
КУГППнг(А)-FRHF 12х1-380В ТУ 16.К71-338-2004 км 392 408,97
КУГППнг(А)-FRHF 12х1,5-1000В ТУ 16.К71-338-2004 км 539 579,95

5. Индивидуальный экран для кабелей марок КУГЭППнг(А)-HF, КУГЭППнг(А)-FRHF, КУГЭППЭнг(А)-HF, КУГЭППЭнг(А)-FRHF, КУГЭППЭПнг(А)-HF, КУГЭППЭПнг(А)-FRHFв виде оплетки из медных луженых проволок.

6. Сердечник - изолированные жилы, экранированные жилы, пары и экранированные пары кабелей марок КУГПЭПнг(А)-HF, КУГППнг(А)-FRHF, КУГППЭнг(А)-HF, КУГППЭнг(А)-FRHF, КУГППЭПнг(А)-HF, КУГППЭПнг(А)-FRHF, КУГПЭПнг(А)-HF, КУГПЭПнг(А)-FRHF, КУГЭППнг(А)-HF, КУГЭППнг(А)-FRHF, КУГЭППЭнг(А)-HF, КУГЭППЭнг(А)-FRHF, КУГЭППЭПнг(А)-HF, КУГЭППЭПнг(А)-FRHF скручены в сердечник. Пары жил кабелей КПЭПнг(А)-HF, КПЭПнг(А)-FRHF, КГПЭПнг(А)-HF, КГПЭПнг(А)-FRHF скручены в десятипарные элементарные пучки или в сердечник.

7. Поясная изоляция– лента из полиэтилентерефталатной пленки.

8. Разделительный слой- для кабелей марок КУГПЭПнг(А)-HF, КУГПЭПнг(А)-FRHFиз полимерной композиции, не содержащей галогенов.

9. Экран- для кабелей марок КПЭПнг(А)-HF, КПЭПнг(А)-FRHF, КГПЭПнг(А)-HF, КГПЭПнг(А)-FRHF из алюминиевой фольги или из фольгированного композиционного гибкого материала, под экраном проложена медная луженая проволока; для кабелей КУГПЭПнг(А)-HF и КУГПЭПнг(А)-FRHF в виде оплетки из медных проволок.

10. Внутренняя оболочка– для кабелей марок КУГППЭПнг(А)-HF, КУГЭППЭПнг(А)-HF, КУГППЭПнг(А)-FRHF, КУГЭППЭПнг(А)-FRHF– из полимерной композиции, не содержащей галогенов.

11. Общий экран- для кабелей марок КУГППЭнг(А)-HF, КУГППЭнг(А)-FRHF, КУГЭППЭнг(А)-HF, КУГЭППЭнг(А)-FRHF, КУГППЭПнг(А)-HF, КУГППЭПнг(А)-FRHF, КУГЭППЭПнг(А)-HF, КУГЭППЭПнг(А)-FRHF в виде оплетки из медных луженых проволок.

12. Наружная оболочка– из полимерной композиции, не содержащей галогенов.

Номинальные сечения или диаметры жил, число жил или пар и номинальное переменное напряжение.

Марка кабеля

Номинальный
диаметр
жилымм

Номинальное
сечение
жилымм2

Число
жил или пар

КПЭПнг(А)-HF,

КПЭПнг(А)-FRHF

0.5

0.6

0.8

1.13

1.38

-

1x22х2
4х26х28х2
10х224х230х2
40х250х260х2

КГПЭПнг(А)-HF,

КГПЭПнг(А)-FRHF,

КУГПЭПнг(А)-HF,

КУГППнг(А)-FRHF,

КУГППЭнг(А)-HF,

КУГППЭнг(А)-FRHF,

КУГППЭПнг(А)-HF,

КУГППЭПнг(А)-FRHF,

КУГПЭПнг(А)-HF,

КУГПЭПнг(А)-FRHF,

КУГЭППнг(А)-HF,

КУГЭППнг(А)-FRHF,

КУГЭППЭнг(А)-HF.

КУГЭППЭнг(А)-FRHF,

КУГЭППЭПнг(А)-HF,

КУГЭППЭПнг(А)-FRHF

-

0.35

0.5

0.75











Число жил

2, 3, 4, 7

Число пар

1x22х2

4х26х2
8х210х2
24х230х2



1.0

1.5

2.5

Число жил

2, 3, 4, 7,

10, 12, 14,
19, 24, 27,
30, 37, 52

Число пар

1x22х2;
 4х26х2;
 8х210х2;
 24х230х2

Технические характеристики

Вид климатического исполнения В, категория размещения 5 по ГОСТ 15150.

Диапазон температур эксплуатации от -50 °С до 50 °С,

Относительная влажность воздуха при температуре до 35 ºС до 98 %.

Прокладка и монтаж кабелей без предварительного подогрева производится при температурене ниже -15 0С.
Минимальный радиус изгиба при монтаже не менее 6 наружных диаметров.

Кабели не распространяют горение при групповой прокладке, изолированные жилы не распространяют горение при одиночной прокладке.

Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.

Огнестойкость кабелей марок КПЭПнг(А)-FRHF , КГПЭПнг(А)-FRHF, КУГППнг(А)-FRHF, КУГППЭнг(А)-FRHF, КУГППЭПнг(А)-FRHF, КУГПЭПнг(А)-FRHF, КУГЭППнг(А)-FRHF, КУГЭППЭнг(А)-FRHF, КУГЭППЭПнг(А)-FRHFне менее 90 мин.

Показатели коррозионной активности продуктов дымогазовыделения при горении и тлении материалов изоляции, внутренней и наружной оболочек должны соответствовать :

Наименование показателя

Значение

Содержание газов галогенсодержащих кислот
в пере-счете на HClмг/г, не более

5,0

Проводимость водного раствора с
адсорбированными продуктамидымогазовыделения
мкСм/ммне более

10,0

Показатель, pH (кислотное число), не менее

4,3

Длительно допустимая температура нагрева токопроводящих жил 70 ºС.

Электрическое сопротивление изоляции пересчитанное на длину 1 км, МОм:

  • при температуре 20 ºC  не менее 100;
  • при температуре 70 0С не менее 0,1.

Рабочая емкость, пересчитанная на 1 м длины, при частоте 1000 Гц, пФ, не более:

Кабелей марок КПЭПнг(А)-HF, КПЭПнг(А)-FRHF, КГПЭПнг(А)-HF, КГПЭПнг(А)-FRHF, КУГПЭПнг(А)-HF, КУГППнг(А)-FRHF, КУГППЭнг(А)-HF, КУГППЭнг(А)-FRHF, КУГППЭПнг(А)-HF, КУГППЭПнг(А)-FRHF, КУГПЭПнг(А)-HF, КУГПЭПнг(А)-FRHF, КУГЭППнг(А)-HF, КУГЭППнг(А)-FRHF, КУГЭППЭнг(А)-HF, КУГЭППЭнг(А)-FRHF, КУГЭППЭПнг(А)-HF, КУГЭППЭПнг(А)-FRHF:

  • для пары неэкранированных жил в кабелях с парной скруткой 100;
  • для одиночной экранированной жилы 260;
  • кабелей марок КПЭПнг(А)-HF, КПЭПнг(А)-FRHF с диаметром токопроводящей жилы 0,5; 0,6; 0,8 мм 120;
  • с диаметром 1,13 и 1,38 мм 70.

Емкостная связь кабелей марок КПЭПнг(А)-HF и КПЭПнг(А)-HF, пересчитанная на 100 м длины, при частоте 1000 Гц  не более 200 пФ.

Строительная длина кабелей оговаривается при заказе.

Срок службы кабелей  не менее 40 лет.

Срок службы исчисляется с даты изготовления кабелей.

Гарантийный срок эксплуатации  3 года.

Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес. с даты изготовления.

Срок хранения кабелей:

  • на открытых площадках  не более 2 лет;
  • под навесом не более 5 лет;
  • в закрытых помещениях  не более 10 лет.
