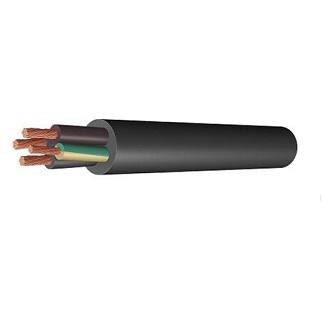

КМПВ, КМПВЭ, КМПВЭВ, КМПЭВ, КМПЭВЭ, КМПЭВЭВ ТУ 16-705.169-80

1.Токопроводящая жила – из мягкой медной проволоки, соответствует классу 4 для сечений 0,35-0,5 мм2 , классу 3 для сечений 0,75-4,0 мм2 и классу 2 для сечений 6,0-10,0 мм2 по ГОСТ 22483-77.

2. Изоляция - из полиэтилена. Изолированные жилы имеют отличительную расцветку.

3. Скрутка (для кабелей марок КМПЭВ, КМПЭВЭ, КМПЭВЭВ) - изолированные жилы скручены в пары.

4. Индивидуальный экран - в кабелях с экранированными жилами или парами жил поверх изоляции жил и по скрутке пар в виде оплетки из медных луженых проволок или повива из медных луженых проволок.

Заказать

5. Скрутка – изолированные жилы , экранированные жилы и экранированные пары скручены в кабель концентрическими повивами в разные стороны.

6. Обмотка - из полиэтилентерефлатной или поливинилхлоридной, или полиамидной пленки

7. Оболочка -в кабелях марки КМПВЭВ, КМПЭВЭВ- вторая оболочка из поливинилхлоридного пластиката.

8. Общий экран (для кабелях марок КМПВЭ, КМПВЭВ, КМПЭВЭВ, КМВВЭ) -в виде оплетки из медных проволок, луженных оловянно-свинцовым припоем.

9. Защитная оболочка ( для кабелей марок КМПВЭВ, КМПЭВЭВ) - из поливинилхлоридного пластиката.

Технические характеристики

Вид климатического исполнения УХЛ и Т, категории размещения 3-4 по ГОСТ 15150-69.
Диапазон температур при эксплуатации от -50 0С до 65 0С.
Относительная влажность воздуха при температуре до 35 °С до 98%.
Длительно допустимая температура нагрева жил кабелей при эксплуатации  не более 70°С.
Монтаж без предварительного подогрева производится при температуре не ниже -15°С. Допускается монтаж кабелей при температуре до – 30°С при условии предварительного подогрева.
Минимальный радиус изгиба кабелей при монтаже не менее 3 диаметров кабеля
Кабели не распространяют горение.
Кабели стойки к воздействию плесневых грибов, соляного (морского) тумана, статистической пыли.
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 0С соответствуют требованиям ГОСТ 22483-77.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 0С при приемке и поставке в нормальных климатических условиях   не менее 1000 МОм.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 0С в процессе хранения и эксплуатации   не менее 150 МОм.
Рабочая ёмкость 1 м кабеля всех марок, за исключением кабеля марки КМВВЭ, должна быть:

  • для пары неэкранированных жил  не более 100 пФ;
  • для одиночной экранированной жилы  не более 260 пФ.

Ёмкость кабеля марки КМВВЭ не нормируется.
Кабели устойчивы к воздействию горюче-смазочных материалов и жидкости ПГВ.
Строительная длина кабелей:

  • КМПВ, КМПЭВ, КМПВЭВ  не менее 200 м;
  • КМПЭВ, КМПЭВЭ, КМПЭВЭВ не менее 125 м.

Минимальный срок службы кабелей при соблюдении требований по условиям эксплуатации:

  • для кабелей с внешним экраном 15 лет;
  • для кабелей остальных марок  23 года.

Гарантийный срок эксплуатации равен минимальному сроку службы.
Гарантийные сроки исчисляются со дня приемки представителя заказчика.
