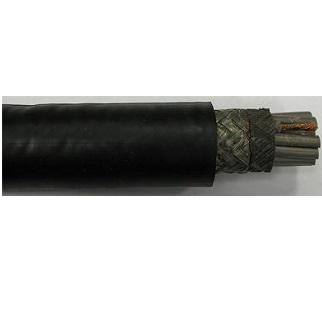

КГСРТнг-HF, КГСРТЭнг-HF ТУ 16.К01-56-2007

1. Токопроводящие жилы – из медных проволок, соответствуют ГОСТ 22483 классу не ниже 5. На токопроводящие жилы номинальным сечением
16 мм2 и выше наложена полиэтилентерефталатная пленка. Токопроводящие жилы кабелей в тропическом исполнении изготовлены из медных проволок, луженых оловянно-свинцовым припоем.
2. Изоляция – из этиленпропиленовой резины. Изолированные жилы имеют отличительную цветовую или цифровую маркировку.
3. Скрутка – изолированные жилы многожильных кабелей скручены в кабель концентрическими повивами в одну или разные стороны.
4. Обмотка – полимерная лента

Заказать

5. Внутренняя оболочка - экструдированная
6. Экран – поверх внутренней оболочки кабелей марки КГСРТЭнг-HF наложен экран в виде оплетки из медных луженых проволок.
7. Наружная оболочка - из безгалогенного термореактивного негорючего компаунда.
Допускается для кабелей марок КГСРТнг-HF одновременное наложение внутренней и наружной оболочек.

Технические характеристики

- Вид климатического исполнения ОМ и Т, категория размещения 2 и 5 по ГОСТ 15150
Диапазон температур эксплуатацииот - 40°С до + 45°С
относительная влажность воздуха  при температуре  40°С   до 98%
прокладка и монтаж кабелей без предварительно подогрева осуществляется при температуре не ниже - 15°С
Радиус изгиба:

Наружный диаметр кабеля (D)

Радиус изгиба, наружных диаметров кабеля, для

Экранированных
кабелей при

Неэкранированных
кабелей при

монтаже

эксплуатации

монтаже

эксплуатации

До 25 вкл.

9

6

6

4

Св.25

9

6

9

6


- электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 0С не более:
- значений, указанных в ГОСТ 22483 (при приемке и поставке);
- 110% значений, указанных в ГОСТ 22483 (на период эксплуатации и хранения)
- электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 0С соответствует:
- при приемке и поставке - указанному в таблице;
- на период эксплуатации и хранения не менее 100 МОм.

Номинальное
сечение жил, мм2

Электрическое
сопротивление
изоляции, МОм,
не менее,

Номинальное
сечение жил, мм2

Электрическое
сопротивление
изоляции, МОм,
не менее,

1,0

1500

50

450

1,5

1300

70

450

2,5

1100

95

400

4

950

120

350

6

800

150

350

10

650

185

350

16

550

240

350

25

550

300

350

35

450





- Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 85°С
- Максимально допустимая температура при коротком замыкании не более 250°С.
- продолжительность короткого замыкания не должна превышать 1 с. При этом число циклов короткого замыкания не должно быть более 10 за весь срок службы кабелей
- Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%
- Значение показателей коррозионной активности продуктов дымогазовыделения при горении и тлении материалов изоляции, внутренней и наружной оболочек кабелей соответствуют указанным в таблице:

Наименование показателя

Значение

Содержание газов галогенсодержащих кислот в пересчете на НCL, мг/г, не более

5,0

Проводимость  водного раствора с адсорбированными продуктами дымо-газовыделения, мкСм/мм, не более

10,0

Показатель рН (кислотное число), не менее

4,3

- кабели стойки к воздействию солнечной радиации, при эксплуатации кабели должны быть защищены (покраска, защита металлическим или брезентовым кожухом или другим равноценным способом) от прямого воздействия солнечной радиации.
- кабели стойки к воздействию морской воды. Допускается кратковременная (до 1000 ч) эксплуатация кабелей, стационарно проложенных, в морской воде при температуре от минус 4 0С до 350С
- кабели стойки к периодическому воздействию смазочных масел и дизельного топлива. Суммарное время воздействия за весь срок службы, не более 300 ч для масел, в том числе 100 ч для дизельного топлива.
- допускается воздействие паров серной кислоты с массовой концентрацией 2,0 мкг/м в течение времени не более 4 ч.
- Кабели стойки к воздействию внешнего радиального гидростатического давления до..5 Мпа (50кгc/см2)
- Кабели стойки к воздействию вибрационных нагрузок в диапазоне частот от 2 до 100 Гц.
- Срок службы кабелей не менее 30 лет при соблюдении требований по транспортированию, хранению, прокладке(монтажу) и эксплуатации.
- в процессе хранения и монтажа концы кабеля герметично заделаны.
- гарантийный срок эксплуатации - 5 лет. Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес. с даты изготовления.
- строительная длина не менее 125 м. Допускается поставка кабелей любыми длинами, согласованными с потребителем.
