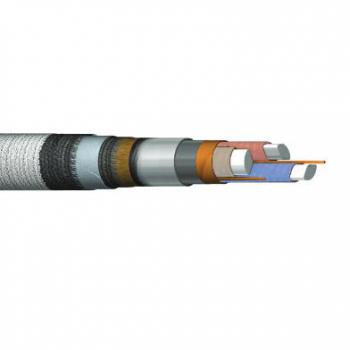

ААБЛ-6

Кабель силовой ААБЛ-6: расшифровка, конструктивные элементы, сфера использования, технические характеристики

Расшифровка:

- А – алюминиевая проводящая жила
- А – алюминиевая внешняя сфера
- Б – бронированная защита из двух стальных лент
- Л – подушка включает в себя ленту из лавсана

Заказать

Конструктивные элементы

  • проводящая жила алюминиевая:1-проволочная (первого класса) с сечением 25-240 квадратных миллиметров; многопроволочная (первого или второго класса) с сечением 70-800 квадратных миллиметров;
  • изолирующая сфера типа «фаза», которую пропитали специальной вязкой смесью (изготовлена из бумаги);
  • жилы отмечаются цифрами: от одного до трех, различными видами расцветки: белой либо желтой, зеленой либо синей, малиновой либо красной;
  • содержимое из жгутов из бумаги;
  • изолирующая сфера поясного типа, которую пропитали специальной вязкой либо нестекающей смесью (сделана из бумаги);
  • бумажный экран, проводящий электричество, для кабельной продукции от шести киловольт и больше;
  • сфера из алюминия;
  • описываемая кабельная продукция экранируется с помощью проводящей электричество бумаги (для проводов на напряжение от шести киловольт и более);
  • битумная подушка с использованием поливинилхлоридной пленки и креповой бумаги;
  • стальная ленточная броня;
  • внешнее покрытие из стеклянной пряжи, а также пряжи, полученной из лубяных волокон, обладающим специальным слоем, предохраняющим изделие от слипания.

Сферы использования

В большинстве случаев аабл 6 используется в умеренных и холодных климатических зонах при температурах от минус пятидесяти до плюс пятидесяти градусов по Цельсию. Проводка кабеля осуществляется в почве, в которой проделываются для этих целей траншеи с невысокой степенью коррозийной активности.

Монтаж кабельных изделий должен производиться в те участки грунта, в которых исключено возникновение блуждающих токов. Необходимо, чтобы провода не подвергались нагрузкам на растягивание, так как в этом случае можно причинить вред стальной ленточной броне и экрану. Прокладка кабеля может быть произведена без специального подогрева, если, конечно, температура находится на уровне ноль градусов и выше. Провода, которые были пропитаны вязкой смесью, без помощи вспомогательных приспособлений необходимы для проводки на трассах с перепадом уровней между верхней и нижней точками расположения провода – не более двадцати метров. Для проводки вертикальным и наклонным способом с любым перепадом высот используются изделия с изоляцией поясного типа, которые пропитались нестекающей смесью.

Технические характеристики

  • Относительная влажность воздуха при36 градусах составляет девяносто восемь процентов.
  • Предельная температура жилы в условиях перегрузки – 90 градусов.
  • Предельная рабочая температура жилы – 60 градусов.
  • Минимальный радиус изгиба – двадцать пять наружных диаметров.
  • Воспользоваться гарантийным ремонтом можно на протяжении четырех с половиной лет с момента начала использовании. Эксплуатационный срок при этом составляет не меньше 30лет.
Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Технические характеристики

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 17
Максимальная рабочая температура жилы при перегрузке [°С] 90
Максимальная рабочая температура жилы [°С] 65
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 6
Номинальное постоянное напряжение [кВ] 15
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 20
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 200

Как купить силовой кабель аабл 6 у нас

Для оформления заказа воспользуйтесь специальной формой (кнопка "Заказать"), напишите нам на электронную почту или позвоните по телефону, указанному в верхней части сайта.
