ААБЛ-1

Компания «Кабельторг» занимается оптовой реализацией силовых кабелей в БПИ, таких типов, как ААБЛ 4х120, ААБЛ 4х185, ААБЛ 4х240, на выгодных условиях и по оптимальным ценам. Они предусмотрены для подач и распределения электрического тока в установках, где номинальное напряжение составляет 1 кВ, 6 кВ, 10 кВ, а частота равна 50 Гц.

Аббревиатура АББЛ расшифровывается так:

  • А – алюминиевая жила;

  • Б – оболочка из алюминия;

  • Б – броня из полос стали;

  • Л – слой лент в подушке.

Заказать

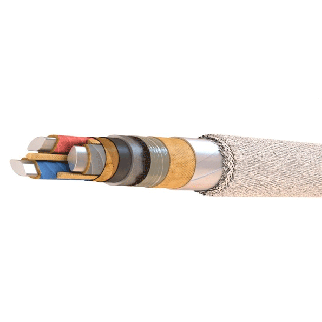

Структура силового кабеля марки ААБЛ-1

Первый слой состоит из алюминиевых жил, которые бывают: однопроволочными и многопроволочными. Затем идут такие прослойки, как:

  • фазная, бумажная изоляция, пропитанная специальным, густым составом; изолируемые в этом сечении жилы маркируются: по номерам – 1, 2, 3, 4, и цветам – белый/желтый, синий/зеленый, красный/малиновый, коричневый/черный;

  • обертывание пропитанных жил жгутированным слоем бумаги;

  • поясная, бумажная изоляция, которая обрабатывается аналогичным спецсоставом;

  • для кабелей с номинальным напряжением от 6 кВ и выше прокладывается экран из электропроводящей бумаги;

  • алюминиевая оболочка;

  • поочередное переплетение битумной подушки, поливинилхлоридной пленки и крепбумаги;

  • стальная броня из лент;

  • внешняя оплетка из стеклянной или кабельной пряжи служит для предотвращения слипания кабеля.

Все силовые кабели с маркировкой ААБЛ 4х120, ААБЛ 4х185, ААБЛ 4х240 соответствуют международным стандартам и нормативам: МЭК 60055-1 и VDE 0255. Кроме того, они проходят испытания под максимальным электрическим и механическим воздействием.

Сфера применения кабеля АББЛ 1

Этот тип кабеля используется для присоединения определенных элементов к электрической сети, а также для сбалансированного распределения и передачи энергии. При этом напряжение в сети должно соответствовать таким параметрам:

  • кВ – ААБЛ 1;

  • 1-6кВ – ААБЛ 6;

  • 6-10 кВ – ААБЛ 10.

Во всех приведенных примерах частота не должна превышать отметки 50 Гц.

Компания «Кабельторг» рекомендует использовать силовые кабели с маркировкой ААБЛ 4х120, ААБЛ 4х185, ААБЛ 4х240 в макроклиматических поясах, где температура варьируется от умеренной до холодной. Такой кабель можно прокладывать в земле с низкой и средней степенью коррозионной активности, но с учетом отсутствия блуждающего потока электрической энергии.

Использование силового кабеля категорически не допустимо в условиях предполагаемого растяжения.

Технические характеристики силового кабеля АББЛ

Технические и эксплуатационные параметры кабеля зависят от напряжения, количества жил и номинального сечения.

Силовой кабель АББЛ обладает следующими параметрами:

  • электрическое сопротивление изоляционного материала – 100 Мом*км;

  • температурный разбег внешней среды – от +500 до -500;

  • разность уровней – не более 25 м;

  • размер изгиба наружных диаметров – 50 м;

  • номинальное, постоянное напряжение – 2.5 кВ;

  • переменное напряжение при частоте 50 Гц – 1 кВ;

  • монтаж кабелей выполняется при температуре окружающей среды – не ниже 00;

  • влажность воздуха при средней температуре воздуха 350 – 98%.

Средний срок эксплуатации силовых кабелей АББЛ составляет 30 лет. Гарантийное обслуживание осуществляется компанией «Кабельторг» в течении 54 месяцев.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Технические характеристики

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 54
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 4
Максимальная рабочая температура жилы при перегрузке [°С] 105
Максимальная рабочая температура жилы [°С] 80
Монтаж при температуре, не ниже [°C] 0
Номинальное переменное напряжение частотой 50 Гц [кВ] 1
Номинальное постоянное напряжение [кВ] 2.5
Радиус изгиба кабелей [наружных диаметров] 25
Разность уровней, не более [м] 25
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Электрическое сопротивление изоляции, не менее [МОм*км] 100

Как купить силовой кабель ААБЛ-1 у нас

Выберите необходимую продукцию и отправьте нам небольшую заявку на ее приобретение. Для этого вы можете воспользоваться нашей электронной почтой или формой для заказа (кнопка "Заказать"). Также вы можете нам позвонить для оформления заявки по телефону, указанному в верхней части сайта.
