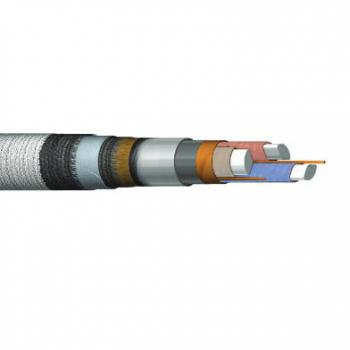

ААБ2ЛШВ-6
1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 25-240 кв. мм.,
- многопроволочная (класс 2) сечением 70-240 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
маркировка жил:
- цифровая: 1, 2, 3, 4,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким изоляционным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Алюминиевая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Подслой из битума и ПЭТ пленки;
10. Наружный покров ПВХ пластиката.
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с высокой коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели предназначены для эксплуатации на открытом воздухе, в сырых, частично затапливаемых помещениях со средней и высокой коррозионной активностью, а также каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, на технологических эстакадах, при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели могут использоваться в местах подверженных вибрации.
Срок службы кабелей - не менее 30 лет.
Сечение жил, кв. мм | Строительная длина, м |
до 70 | 300-450 |
95 и 120 | 250-400 |
150 и более | 200-350 |
Техничесике характеристики
Влажность воздуха при 35° C [%] | 98 |
Гарантийный срок эксплуатации [месяц] | 54 |
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] | 17 |
Максимальная рабочая температура жилы при перегрузке [°С] | 90 |
Максимальная рабочая температура жилы [°С] | 65 |
Монтаж при температуре, не ниже [°C] | 0 |
Номинальное переменное напряжение частотой 50 Гц [кВ] | 6 |
Номинальное постоянное напряжение [кВ] | 15 |
Радиус изгиба кабелей [наружных диаметров] | 25 |
Разность уровней, не более [м] | 20 |
Температура окружающей среды, верхний предел [°C] | +50 |
Температура окружающей среды, нижний предел [°C] | -50 |
Электрическое сопротивление изоляции, не менее [МОм*км] | 200 |
