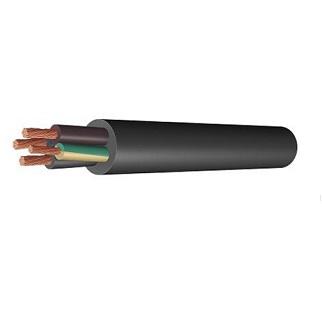

ВВГнг(А), АВВГнг(А), ВВГЭнг(А), АВВГЭнг(А) на 0,66; 1 и 3 кВ ТУ 16-705.499-2010

Описание силовых кабелей

- Проводящая жила – изготовленная из меди или алюминия, 1-проволочная или многопроволочная, имеющая форму круга или сегмента, первого или второго класса.

- Изоляция – из мягкого ПВХ. Для жил многожильных проводов, обладающих изоляцией, предусмотрена специальная расцветка. К примеру, 0-вые жилы (N) оснащены изолированы материалом синей расцветки, а заземляющие (РЕ) – материалом сразу двух цветов: желтого и зеленого.

- Скрутка – жилы многожильных кабельных изделий, обладающих изоляцией, скручиваются в сердечник.

- Изоляция внутри выполняется их мягкого ПВХ, отличающегося низким уровнем возгораемости.

- Кабели ВВГЭнг(А), АВВГЭнг(А) экранируются лентами, произведенными из меди.

- Внешняя сфера изготовлена из мягкого ПВХ, обладающего низким уровнем возгораемости.

- Описываемая продукция также может иметь плоский вид (что обозначено литерой «П»).

Заказать

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
ВВГнг(А) 1х1,5ок-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 13 565,88
ВВГнг(А) 1х10ок-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 68 460,66
ВВГнг(А) 1х120мк-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 666 673,49
ВВГнг(А) 1х150мк-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 967 202,58
ВВГнг(А) 1х16мк-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 109 276,04
ВВГнг(А) 1х185мк-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 199 771,04
ВВГнг(А) 1х2,5ок-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 19 466,91
ВВГнг(А) 1х240мк-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 570 149,61
ВВГнг(А) 1х25мк-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 170 014,63
ВВГнг(А) 1х300мк-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 960 773,48
ВВГнг(А) 1х4ок-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 30 017,01
ВВГнг(А) 1х500мк-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 3 228 513,10
ВВГнг(А) 1х6ок-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 43 062,55
ВВГнг(А) 1х70мк-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 394 486,30
ВВГнг(А) 1х95мк-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 623 339,97
ВВГнг(А) 2х1,5ок(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 31 474,44
ВВГнг(А) 2х10ок(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 148 383,69
ВВГнг(А) 2х120мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 434 621,43
ВВГнг(А) 2х150мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 776 169,82
ВВГнг(А) 2х16мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 234 426,49
ВВГнг(А) 2х185мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 2 207 432,00
ВВГнг(А) 2х2,5ок(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 43 780,43
ВВГнг(А) 2х240мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 2 881 142,39
ВВГнг(А) 2х25мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 374 131,09
ВВГнг(А) 2х35мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 506 777,63
ВВГнг(А) 2х4ок(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 66 102,12
ВВГнг(А) 2х50мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 684 420,61
ВВГнг(А) 2х6ок(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 94 658,36
ВВГнг(А) 2х70мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 856 622,12
ВВГнг(А) 2х95мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 187 063,51
ВВГнг(А) 3х1,5ок(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 42 016,71
ВВГнг(А) 3х120мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) км 2 635 225,78
ВВГнг(А) 3х150мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) км 3 202 287,84
ВВГнг(А) 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) км 3 942 118,07
ВВГнг(А) 3х2,5ок(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 61 094,32
ВВГнг(А) 3х25мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) км 751 573,86
ВВГнг(А) 3х300мс(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 5 976 395,43
ВВГнг(А) 3х4ок(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 90 875,32
ВВГнг(А) 3х50мк(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 987 789,20
ВВГнг(А) 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) км 1 603 575,25
ВВГнг(А) 3х95мс+1х50мк(PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 944 263,48
ВВГнг(А) 4х1,5ок(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 52 280,60
ВВГнг(А) 4х120мс(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 2 675 157,62
ВВГнг(А) 4х150мс(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 3 312 220,41
ВВГнг(А) 4х16мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 441 388,91
ВВГнг(А) 4х185мс(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 4 861 549,32
ВВГнг(А) 4х2,5ок(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 77 215,23
ВВГнг(А) 4х25мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 711 994,37
ВВГнг(А) 4х300мс(N)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 7 939 976,01
ВВГнг(А) 4х4ок(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 121 699,85
ВВГнг(А) 4х50мк(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 301 094,02
ВВГнг(А) 4х6ок(N)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 172 966,45
ВВГнг(А) 4х95мс(PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 2 204 641,32
ВВГнг(А) 5х1,5ок(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 65 637,33
ВВГнг(А) 5х120мс(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 3 341 026,86
ВВГнг(А) 5х16мк(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 547 587,16
ВВГнг(А) 5х2,5ок(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 94 643,23
ВВГнг(А) 5х35мк(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 142 215,75
ВВГнг(А) 5х50мк(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 447 352,46
ВВГнг(А) 5х6ок(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 214 544,80
ВВГнг(А) 5х70мс(N,PE)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 2 263 964,01
ВВГнг(А) 5х95мс(N,PE)-1кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 3 118 398,97
АВВГнг(А) 1х10ок-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 15 151,78
АВВГнг(А) 1х16ок-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 20 150,44
АВВГнг(А) 1х2,5ок-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 6 369,95
АВВГнг(А) 1х4ок-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 8 381,10
АВВГнг(А) 1х6ок-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 10 214,62
АВВГнг(А) 2х10ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 44 383,00
АВВГнг(А) 2х2,5ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 16 628,92
АВВГнг(А) 2х4ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 22 418,16
АВВГнг(А) 2х6ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 26 065,47
АВВГнг(А) 3х50ок+1х25ок(PE)-0,66 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 190 297,12
АВВГнг(А) 4х25ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 129 557,40
АВВГнг(А) 4х35ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 166 684,29
АВВГнг(А) 5х10ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 69 893,23
АВВГнг(А) 5х2,5ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 25 350,06
АВВГнг(А) 5х4ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 35 736,78
АВВГнг(А) 5х50мк(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 260 951,66
АВВГнг(А) 5х6ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 48 033,37
ВВГЭнг(А) 1х10ок-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 82 767,97
ВВГЭнг(А) 1х35мк-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 245 711,49
ВВГЭнг(А) 1х50мк-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 329 323,57
ВВГЭнг(А) 2х1,5ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 47 558,86
ВВГЭнг(А) 2х2,5ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 61 845,84
ВВГЭнг(А) 2х4ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 85 242,68
ВВГЭнг(А) 2х50мк(N)-0,66 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 692 762,51
ВВГЭнг(А) 2х6ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 112 891,46
ВВГЭнг(А) 3х1,5ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 58 229,47
ВВГЭнг(А) 3х10ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 230 885,03
ВВГЭнг(А) 3х2,5ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 79 944,03
ВВГЭнг(А) 3х35мк-0,66 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 774 975,72
ВВГЭнг(А) 3х4ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 110 986,16
ВВГЭнг(А) 3х50мк+1х25мк(N)-0,66 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 123 022,50
ВВГЭнг(А) 4х1,5ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 72 138,14
ВВГЭнг(А) 4х10ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 306 114,20
ВВГЭнг(А) 4х16ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 456 435,74
ВВГЭнг(А) 4х2,5ок(N)-0,66 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 98 215,37
ВВГЭнг(А) 4х35мк(PE)-0,66 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 960 054,57
ВВГЭнг(А) 4х4ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 141 545,27
ВВГЭнг(А) 4х50мк(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 247 094,45
ВВГЭнг(А) 4х6ок(N)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 190 263,28
ВВГЭнг(А) 5х1,5ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 82 064,28
ВВГЭнг(А) 5х2,5ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 116 977,32
ВВГЭнг(А) 5х25мк(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 882 264,83
ВВГЭнг(А) 5х35мк(N,PE)-0,66 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 237 263,21
ВВГЭнг(А) 5х4ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 170 815,22
ВВГЭнг(А) 5х50мк(N,PE)-0,66 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 541 434,50
ВВГЭнг(А) 5х6ок(N,PE)-0,66кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 231 411,75
АВВГЭнг(А) 2х10ок(N)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 81 109,66
АВВГЭнг(А) 2х150мк(N)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 514 321,22
АВВГЭнг(А) 2х185мк(N)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 632 734,14
АВВГЭнг(А) 2х240мк(N)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 780 745,93
АВВГЭнг(А) 2х95мк(N)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 371 226,37
АВВГЭнг(А) 3х10ок-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 91 225,86
АВВГЭнг(А) 3х120мс-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 446 145,86
АВВГЭнг(А) 3х185мс-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 648 289,13
АВВГЭнг(А) 3х240мс-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 802 207,99
АВВГЭнг(А) 3х50ок-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 255 541,00
АВВГЭнг(А) 3х95мс-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 377 249,14
АВВГЭнг(А) 5х10ок(N,PE)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 124 685,25
АВВГЭнг(А) 5х120мс(N,PE)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 690 260,13
АВВГЭнг(А) 5х150мс(N,PE)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 821 573,37
АВВГЭнг(А) 5х16ок(N,PE)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 159 983,56
АВВГЭнг(А) 5х185мс(N,PE)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 1 011 091,86
АВВГЭнг(А) 5х25ок(N,PE)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 256 538,41
АВВГЭнг(А) 5х4ок(N,PE)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 81 296,31
АВВГЭнг(А) 5х50ок(N,PE)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 374 100,06
АВВГЭнг(А) 5х70мс(N,PE)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 450 859,10
АВВГЭнг(А) 5х95мс(N,PE)-1 кВ ТУ 16-705.499-2010 (ГОСТ 31996-2012) км 577 981,41

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

Марка кабеля

Число жил

Номинальное сечение жил, мм2

Номинальное напряжение, кВ

0.66

1

3



АВВГнг(А),

АВВГЭнг(А),



1

2.5-50

2.5-1000

2.5-1000

3.4

2.5-400

-

2.5

2.5-240

ВВГнг(А), ВВГЭнг(А),



1

1.5-50

1.5-1000

1.5-1000

3.4

1.5-400

-

2.5

1.5-240

Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012

Технические характеристики

  • Климатические зоны эксплуатации – УХЛ (умеренно-холодный климат) и Т (тропический климат), категория размещения: один – пять.

  • Температурный интервал – от минус 50 до плюс 50 градусов.

  • Относительная влажность воздуха – до 98%.

  • Кабель силовой ввгнг 3х1.5, 3х6, 3х4, 3х2.5ок, 3х2.5 прокладывается и монтируется без заранее осуществленного прогрева при отрицательной температуре до минус 15 градусов по Цельсию.

  • Минимально возможный радиус изгиба, который может иметь прокладываемый силовой кабель ввгнг: с одной жилой – не меньше десяти наружных диаметров; с несколькими – не меньше семи с половиной наружных диаметров.

  • Максимальная сила тяги кабелей при проводке не должна быть выше: для кабельных изделий с начинкой из алюминия – 30 ньютон на квадратный миллиметр сечения; для кабельных изделий с медной начинкой – 30 ньютон на квадратный миллиметр.

  • Пожаробезопасны при групповой проводке по категории А.

  • Кабель силовой сечением 3х1.5, 3х6, 3х4, 3х2.5ок, 3х2.5 ввгнг предназначен для использования в тропическом климате, устойчив к воздействию плесени.

  • Важно, чтобы провода при использовании нагревались не выше плюс 70 градусов.

  • Предельно допустимый уровень нагрева жил при ТКЗ. не больше 160 градусов по Цельсию.

  • Нужно, чтобы протяженность короткого замыкания не превышала пяти секунд.

  • Жилы, из которых состоит кабель силовой ввгнг 3х1.5, 3х6, 3х4, 3х2.5ок, 3х2.5, в состоянии перегрузки должны достигать отметки не больше чем 90 градусов.

  • В случае короткого замыкания жилы может быть достигнуто без риска возгорания отметки в 35- градусов.

  • Дымообразование от горящей и тлеющейй продукции не снижает светопроницаемость больше чем на 50%.

  • Строительная длина определяется при заказе.

  • Силовой кабель ввгнг предназначенн для эксплуатации в течение тридцати лет.

  • Гарантийный ремонт описываемой продукции может быть произведен в течение 5 лет с момента начала ее применения, но не позднее шести месяцев с момента выпуска.

Срок хранения:
- на открытом воздухе – до двух лет.
- под какой-либо крышей – не более пяти лет.
- внутри какого-либо строения – не более десяти лет.

Как купить кабель у нас

Для заказа кабеля нужного сечения и конкретной маркировки воспользуйтесь формой заказа (кнопка "Заказать") или позвоните нам по одному из телефонов, указанных в верхней части сайта.

Вернуться

Текстовый блок

Текстовый блок
