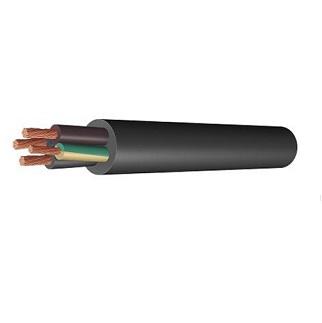

ППГнг(А)-HF, ППГЭнг(А)-HF, ПБПнг(А)-HF, ПвПГнг(А)-HF на 0,66 и 1 кВ ТУ 16.К71-304-2001, ТУ 16.К73.102-2011.

ППГнг(А)-HF, ППГЭнг(А)-HF, ПБПнг(А)-HF, ПвПГнг(А)-HF на 0,66 и 1 кВ ТУ 16.К71-304-2001, ТУ 16.К73.102-2011.

Чтобы купить кабель ППГнг(А)-HF, ППГЭнг(А)-HF, ПБПнг(А)-HF, ПвПГнг(А)-HF, оставьте заявку на нашем сайте или позвоните по телефону отдела продаж в Москве +7 (804) 333-40-50.

Возможна доставка в любой регион России!


Заказать

1. Токопроводящая жила — медная одно- или многопроволочная соответствует классу 1или 2 по ГОСТ 22483.

2. Изоляция — для кабеля марки ПвПГнг(А)-HF из сшитого полиэтилена, для кабелей остальных марок - из полимерной композиции, не содержащей галогенов.

3. Скрутка — изолированные жилы скручены в сердечник. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил синего цвета. Изоляция жил заземления имеет двухцветную (зелено-желтую) расцветку.

4. Внутренняя оболочка — из полимерной композиции, не содержащей галогенов.

5. Обмотка — для кабелей марки ПвПГнг(А) — HF с токопроводящими жилами сечениемот 50 мм2 и выше из слюдосодержащей ленты или одной стеклоленты.

6. Экран (для кабелей марки ППГЭнг(А)-HF) — из медных лент.

7. Броня — для кабелей марок ПБПнг(А) — HF — из двух стальных оцинкованных лент.

8. Наружная оболочка — из полимерной композиции, не содержащей галогенов.

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
ППГнг(А)-HF 1х1,5ок-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 21 606,55
ППГнг(А)-HF 1х2,5ок-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 29 017,36
ППГнг(А)-HF 2х1,5ок(N)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 52 998,15
ППГнг(А)-HF 2х2,5ок(N)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 69 174,58
ППГнг(А)-HF 2х50мк(N)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 804 612,72
ППГнг(А)-HF 3х1,5ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 49 434,61
ППГнг(А)-HF 3х2,5ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 74 820,98
ППГнг(А)-HF 3х50мк(N,PE)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 1 107 801,40
ППГнг(А)-HF 4х1,5ок(N)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 64 521,72
ППГнг(А)-HF 4х2,5ок(N)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 85 142,98
ППГнг(А)-HF 4х50мк(N)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 1 439 706,59
ППГнг(А)-HF 5х1,5ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 78 074,09
ППГнг(А)-HF 5х2,5ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 115 011,88
ППГнг(А)-HF 5х50мк(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 1 643 611,80
ППГнг(А)-HF 1х1,5ок-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 23 689,24
ППГнг(А)-HF 1х300мк-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 2 041 428,61
ППГнг(А)-HF 2х120мк(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 1 913 815,05
ППГнг(А)-HF 2х70мк(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 1 131 013,55
ППГнг(А)-HF 3х1,5ок(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 55 816,42
ППГнг(А)-HF 3х2,5ок(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 102 998,20
ППГнг(А)-HF 4х1,5ок(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 87 765,79
ППГнг(А)-HF 4х240мс(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 6 691 858,64
ППГнг(А)-HF 4х35мк(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 1 195 074,63
ППГнг(А)-HF 5х1,5ок(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 104 504,06
ППГнг(А)-HF 5х2,5ок(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 143 480,97
ППГнг(А)-HF 5х50мк(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 1 823 113,25
ППГнг(А)-HF 5х95мс(N,PE)-1 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 3 219 042,00
ППГЭнг(А)-HF 2х50мк(N)-0,66кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 775 390,55
ППГЭнг(А)-HF 2х6ок(N)-0,66кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 146 734,28
ППГЭнг(А)-HF 3х1,5ок(N,PE)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 107 336,52
ППГЭнг(А)-HF 3х16мк(N,PE)-0,66кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 440 459,71
ППГЭнг(А)-HF 3х2,5ок(N,PE)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 134 458,24
ППГЭнг(А)-HF 3х35мк(N,PE)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 1 010 344,40
ППГЭнг(А)-HF 4х1,5ок(N)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 124 925,07
ППГЭнг(А)-HF 4х35мк(N)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 1 288 093,13
ППГЭнг(А)-HF 4х50мк(N)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 1 562 505,37
ППГЭнг(А)-HF 5х1,5ок(N,PE)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 143 250,37
ППГЭнг(А)-HF 5х2,5ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 141 593,00
ППГЭнг(А)-HF 5х50мк(N,PE)-0,66кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 1 732 362,71
ППГЭнг(А)-HF 5х6ок(N,PE)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 337 257,60
ППГЭнг(А)-HF 1х500мк-1 кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 3 546 830,56
ППГЭнг(А)-HF 1х95мк-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 681 346,52
ППГЭнг(А)-HF 2х1,5ок(N)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 72 464,68
ППГЭнг(А)-HF 3х1,5ок(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 118 796,17
ППГЭнг(А)-HF 3х50мк(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 1 096 054,05
ППГЭнг(А)-HF 3х70мс(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 1 576 981,37
ППГЭнг(А)-HF 4х1,5ок(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 138 029,46
ППГЭнг(А)-HF 4х95мс(PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 2 679 301,51
ППГЭнг(А)-HF 5х1,5ок(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 158 718,72
ППГЭнг(А)-HF 5х120мс(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 4 150 579,17
ППГЭнг(А)-HF 5х95мс(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 3 496 039,31
ПЭБПнг(А)-HF 1х500мк-3 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 3 504 185,30
ПБПнг(А)-HF 2х1,5ок(N)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996 км 88 150,24
ПБПнг(А)-HF 2х10ок(N)-0,66кВ ТУ 16.К73.102-2011 (ГОСТ 31996- км 216 005,30
ПБПнг(А)-HF 3х1,5ок(N,PE)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31 км 101 662,95
ПБПнг(А)-HF 3х50мк(N,PE)-0,66кВ ТУ 16.К73.102-2011 (ГОСТ 319 км 1 061 989,02
ПБПнг(А)-HF 4х1,5ок(N)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31996 км 117 988,03
ПБПнг(А)-HF 5х1,5ок(N,PE)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 31 км 135 981,55
ПБПнг(А)-HF 5х2,5ок(N,PE)-0,66кВ ТУ 16.К73.102-2011 (ГОСТ 31 км 140 294,54
ПБПнг(А)-HF 5х50мк(N,PE)-0,66кВ ТУ 16.К71-304-2001 (ГОСТ 319 км 1 861 630,27
ПБПнг(А)-HF 5х6ок(N,PE)-0,66кВ ТУ 16.К73.102-2011 (ГОСТ 3199 км 276 504,21
ПБПнг(А)-HF 1х10ок-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 133 781,66
ПБПнг(А)-HF 1х150мк-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 1 024 883,00
ПБПнг(А)-HF 2х10ок(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-201 км 269 306,85
ПБПнг(А)-HF 2х120мк(N)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-20 км 1 836 814,80
ПБПнг(А)-HF 2х2,5ок(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-20 км 117 432,22
ПБПнг(А)-HF 3х1,5ок(N,PE)-1 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 106 004,87
ПБПнг(А)-HF 3х185мс(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996 км 4 011 423,95
ПБПнг(А)-HF 3х35мк-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 882 554,68
ПБПнг(А)-HF 4х10ок(N)-1 кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 428 197,11
ПБПнг(А)-HF 4х95мс(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-201 км 2 792 677,18
ПБПнг(А)-HF 5х1,5ок(N,PE)-1 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 111 963,81
ПБПнг(А)-HF 5х95мс(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996- км 3 313 750,72
ПвПГнг(А)-HF 1х1,5ок-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 25 672,32
ПвПГнг(А)-HF 2х1,5ок(N)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 51 789,77
ПвПГнг(А)-HF 2х2,5ок(N)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 67 864,30
ПвПГнг(А)-HF 3х1,5ок-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 63 326,29
ПвПГнг(А)-HF 3х50мк-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 979 379,34
ПвПГнг(А)-HF 5х1,5ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 90 734,46
ПвПГнг(А)-HF 5х50мк(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 1 600 317,98
ПвПГнг(А)-HF 5х6ок(N,PE)-0,66 кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 253 105,03
ПвПГнг(А)-HF 1х1,5ок-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 35 709,77
ПвПГнг(А)-HF 1х500мк-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 3 333 574,08
ПвПГнг(А)-HF 2х1,5ок(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 74 248,98
ПвПГнг(А)-HF 2х2,5ок(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 92 574,68
ПвПГнг(А)-HF 3х1,5ок(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 86 007,91
ПвПГнг(А)-HF 4х10ок(N)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 328 999,83
ПвПГнг(А)-HF 4х70мс(N)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 1 927 973,42
ПвПГнг(А)-HF 5х1,5ок(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 117 888,45
ПвПГнг(А)-HF 5х150мс(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 4 810 854,23
ПвПГнг(А)-HF 5х2,5ок(N,PE)-1кВ ТУ 16.К71-304-2001 (ГОСТ 31996-2012) км 156 781,60
ПвПГнг(А)-HF 5х95мс(N,PE)-1кВ ТУ 16.К73.102-2011 (ГОСТ 31996-2012) км 3 122 842,17

Номинальное напряжение кабелей, число жил и номинальное сечение основных  жил.

Марка кабеля



Число жил

Номинальное сечение жил, мм2

Номинальное напряжение, кВ

0,66

1

ППГнг(А)-HF, ППГЭнг(А)-HF

1

1,5-50

1,5-1000

2,5

1,5-240

3,4

1,5-400

ПБПнг(А)- HF

1*

-

10-(625) 630

2,5

2,5-50

2,5-240

3,4

2,5-400

ПвПГнг(А)- HF

1



1,5-1000

2,5

1,5-240

3,4

1,5-400

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.

Диапазон температур эксплуатации от -50°С до 50°С.

Относительная влажность воздуха при температуре 35°С до 98 %.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15°С.

Минимальный радиус изгиба кабелей при прокладке:

  • одножильные 10 наружных диаметров кабеля;
  • многожильные 7,5 наружных диаметров кабеля.

Кабели не распространяют горение при групповой прокладке по категории А.

Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.

Значения показателей коррозионной активности продуктов дымо-газовыделения при горении и тлении материалов изоляции, заполнения и оболочкисоответствуют указанным в таблице:

Наименование показателя

Значение

1. Содержание газов галогеновых кислот в пересчете на HCl, мг/г, не более

5,0

2. Проводимость водного раствора с адсорбированными продуктами дымо-газовыделения, мкСм/мм, не более

10,0

3. Показатель рН (кислотное число), не менее

4,3

Технические характеристики:

Длительно допустимая температура нагрева жил кабелей при эксплуатации:

  • с изоляцией из композиции, не содержащей галогенов не более 70°С;
  • с изоляцией из сшитого полиэтилена не более 90°С.

Допустимая температура нагрева жил при токах короткого замыкания:

  • с изоляцией из композиции, не содержащей галогенов (вторе значение для кабелей с токопроводящими жилами сечением более 300 мм2) не более160/140°С;
  • с изоляцией из сшитого полиэтилена не более 250°С.
  • Продолжительность короткого замыкания не должна превышать 5 с.

Допустимая температура нагрева жил кабелей в режиме перегрузки:

  • с изоляцией из композиции, не содержащей галогенов не более 90°С;
  • с изоляцией из сшитого полиэтилена не более 130°С.

Предельная температура нагрева жил по условиям невозгорания при коротком замыкании:

  • с изоляцией из композиции, не содержащей галогенов не более 350°С;
  • с изоляцией из сшитого полиэтилена не более 400°С.

Строительная длина оговаривается при заказе.

Срок службы кабелей не менее 30 лет при соблюдении потребителем условий транспортировки, хранения.

Гарантийный срок службы 5 лет.

Срок хранения:

  • на открытых площадках не более 2 лет;
  • под навесом не более 5 лет;
  • в закрытых помещениях не более 10 лет.

Допустимые токовые нагрузки кабелей соответствуют ГОСТ 31996-2012.
