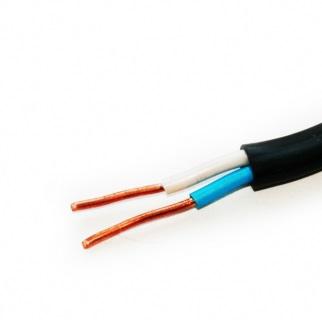

КГВВ, КГВВ-П, КГВВнг(А), КГВВ-Пнг(А), КГВЭВнг(А), КГВВнг(А)-LS, КГВЭВнг(А)-LS, КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS на 0,66 и 1 кВ ТУ 3500-077-21059747-2011

1. Токопроводящая жила– медная многопроволочная, соответствует 5 классу по ГОСТ 22483.

2. Обмотка– в кабелях марок КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS из слюдосодержащих лент.

3. Изоляция– из ПВХ пластиката, для кабелей марок КГВВнг(А)-LS, КГВЭВнг(А)-LS, КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS из ПВХ пластиката пониженной пожарной опасности. Изолированные жилы имеют отличительную расцветку.

Заказать

4. Скрутка– изолированные жилы многожильных кабелей скручены.

5. Внутренняя оболочка– из ПВХ пластиката, для кабелей марок КГВВнг(А), КГВЭВнг(А) из ПВХ пластиката пониженной горючести, для кабелей марок КГВВнг(А)-LS, КГВЭВнг(А)-LS, КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS из ПВХ пластиката пониженной пожарной опасности.

6. Экран– для марок КГВЭВнг(А), КГВЭВнг(А)-LS, КГВЭВнг(А)-FRLS из медных проволок.

7. Оболочка- из ПВХ пластиката, для кабелей марок КГВВнг(А), КГВВ-Пнг(А), КГВЭВнг(А) из ПВХ пластиката пониженной горючести, для кабелей марок КГВВнг(А)-LS, КГВЭВнг(А)-LS, КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS из ПВХ пластиката пониженной пожарной опасности.

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
КГВВ 12х1,5мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 139 287,42
КГВВ 7х1мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 62 875,44
КГВВ-П 2х1,5мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 27 730,59
КГВВ-П 2х2,5мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 41 155,84
КГВВ-П 2х4мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 62 733,80
КГВВ-П 2х6мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 89 433,24
КГВВ-П 3х1,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 40 406,52
КГВВ-П 3х2,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 60 512,71
КГВВ-П 3х4мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 92 860,03
КГВВ-П 3х6мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 132 902,18
КГВВнг(А) 1х4мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 31 429,03
КГВВнг(А) 2х150мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 2 033 055,11
КГВВнг(А) 3х185мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 3 578 512,13
КГВВнг(А) 3х185мк(N,PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 3 578 570,08
КГВВнг(А) 3х2,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 63 906,62
КГВВнг(А) 3х2,5мк(N,PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 63 912,56
КГВВнг(А) 3х4мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 97 763,69
КГВВнг(А) 3х4мк(N,PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 97 767,81
КГВВ-Пнг(А) 3х1,5мк(N,PE)-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 39 505,98
КГВВ-Пнг(А) 3х2,5мк(N,PE)-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 59 542,47
КГВЭВнг(А) 2х10мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 227 014,91
КГВЭВнг(А) 2х150мк(N)-1 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 2 187 864,69
КГВЭВнг(А) 2х16мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 312 988,05
КГВЭВнг(А) 2х6мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 155 282,35
КГВЭВнг(А) 3х2,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 125 204,10
КГВЭВнг(А) 3х4мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 151 765,54
КГВЭВнг(А) 3х4мк(N,PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 151 770,39
КГВЭВнг(А) 3х2,5мк(N,PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 125 211,98
КГВЭВнг(А) 4х120мк(N)-1 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 3 343 278,88
КГВЭВнг(А) 4х185мк(PE)-1 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 4 935 640,05
КГВЭВнг(А) 4х2,5мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 133 237,20
КГВЭВнг(А) 4х2,5мк(PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 133 247,87
КГВВнг(А)-LS 10х0,75мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 77 760,77
КГВВнг(А)-LS 10х1,5мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 124 604,31
КГВВнг(А)-LS 10х1мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 95 127,69
КГВВнг(А)-LS 10х2,5мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 192 020,11
КГВВнг(А)-LS 12х0,75мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 88 686,51
КГВВнг(А)-LS 12х1,5мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 144 288,96
КГВВнг(А)-LS 12х1мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 109 394,30
КГВВнг(А)-LS 12х2,5мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 224 037,85
КГВВнг(А)-LS 14х0,75мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 101 017,65
КГВВнг(А)-LS 14х1,5мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 165 158,52
КГВВнг(А)-LS 14х1мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 124 727,37
КГВВнг(А)-LS 14х2,5мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 257 573,88
КГВВнг(А)-LS 16х1,5мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 186 384,05
КГВВнг(А)-LS 19х0,75мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 131 567,63
КГВВнг(А)-LS 19х1,5мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 217 842,28
КГВЭВнг(А)-LS 10х0,75мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 115 065,12
КГВЭВнг(А)-LS 10х1,5мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 165 928,80
КГВЭВнг(А)-LS 10х1мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 133 828,92
КГВЭВнг(А)-LS 12х0,75мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 127 272,00
КГВЭВнг(А)-LS 12х1мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 150 284,00
КГВЭВнг(А)-LS 14х0,75мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 141 504,21
КГВЭВнг(А)-LS 14х1,5мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 210 893,41
КГВЭВнг(А)-LS 14х1мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 181 798,51
КГВЭВнг(А)-LS 14х2,5мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 305 836,93
КГВЭВнг(А)-LS 19х1,5мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 268 591,94
КГВЭВнг(А)-LS 19х1мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 211 128,59
КГВЭВнг(А)-LS 19х2,5мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 401 479,49
КГВЭВнг(А)-LS 1х10мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 94 528,37
КГВЭВнг(А)-LS 1х50мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 338 105,96
КГВЭВнг(А)-LS 27х1,5мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 366 985,82
КГВЭВнг(А)-LS 27х1мк-0,66 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 286 136,08
КГВЭВнг(А)-LS 27х2,5мк-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 554 257,24
КГВЭВнг(А)-LS 2х0,75мк(N)-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 44 663,05
КГВЭВнг(А)-LS 2х1,5мк(N)-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 56 573,03
КГВЭВнг(А)-LS 2х10мк(N)-0,66кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 209 498,70
КГВВнг(А)-FRLS 10х1,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 212 806,20
КГВВнг(А)-FRLS 10х2,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 301 247,87
КГВВнг(А)-FRLS 10х4мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 433 340,48
КГВВнг(А)-FRLS 10х6мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 594 170,31
КГВВнг(А)-FRLS 14х1,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 282 387,50
КГВВнг(А)-FRLS 14х2,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 405 224,61
КГВВнг(А)-FRLS 14х4мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 582 268,00
КГВВнг(А)-FRLS 14х6мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 803 970,69
КГВВнг(А)-FRLS 19х1,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 375 261,36
КГВВнг(А)-FRLS 19х2,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 538 275,39
КГВВнг(А)-FRLS 19х4мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 775 693,06
КГВВнг(А)-FRLS 19х6мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 1 080 019,23
КГВВнг(А)-FRLS 1х1,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 23 150,77
КГВВнг(А)-FRLS 1х10мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 97 547,50
КГВВнг(А)-FRLS 1х120мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 901 253,77
КГВВнг(А)-FRLS 1х150мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 1 097 720,91
КГВВнг(А)-FRLS 1х16мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 137 941,67
КГВВнг(А)-FRLS 1х185мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 1 327 651,38
КГВВнг(А)-FRLS 1х2,5мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 31 821,76
КГВВнг(А)-FRLS 1х240мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 1 734 087,40
КГВЭВнг(А)-FRLS 3х10мк-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км

377 918,07
КГВЭВнг(А)-FRLS 3х10мк(N,PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 377 929,64
КГВЭВнг(А)-FRLS 4х1,5мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 147 544,34
КГВЭВнг(А)-FRLS 4х1,5мк(PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 147 557,57
КГВЭВнг(А)-FRLS 4х10мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 476 988,23
КГВЭВнг(А)-FRLS 4х10мк(PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 477 019,55
КГВЭВнг(А)-FRLS 4х16мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 658 068,45
КГВЭВнг(А)-FRLS 4х16мк(PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 658 108,14
КГВЭВнг(А)-FRLS 4х2,5мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 189 806,33
КГВЭВнг(А)-FRLS 4х2,5мк(PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 189 822,39
КГВЭВнг(А)-FRLS 4х25мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 946 960,14
КГВЭВнг(А)-FRLS 4х25мк(PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 947 016,04
КГВЭВнг(А)-FRLS 4х4мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 247 771,05
КГВЭВнг(А)-FRLS 4х4мк(PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 247 795,34
КГВЭВнг(А)-FRLS 4х6мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 316 411,81
КГВЭВнг(А)-FRLS 4х6мк(PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 316 437,90
КГВЭВнг(А)-FRLS 4х95мк(N)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 3 185 519,47
КГВЭВнг(А)-FRLS 4х95мк(PE)-1кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 3 185 642,50
КГВЭВнг(А)-FRLS 5х1,5мк(N,PE)-1 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 174 275,08
КГВЭВнг(А)-FRLS 5х25мк(N,PE)-1 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 1 226 773,27
КГВЭВнг(А)-FRLS 5х4мк(N,PE)-1 кВ ТУ 3500-077-21059747-2011 (ГОСТ 31996-2012) км 296 949,17

Марка  кабеля

Число жил

Номинальное сечение основных жил кабелеймм2

Номинальное напряжение, кВ

0,66

1

КГВВ,

КГВВнг(А),

КГВВнг(А)-LS,

КГВВнг(А)-FRLS

1

1,5 - 50

1,5 - 300

2 и 3

1,5 - 240

4

5

КГВЭВнг(А)

КГВЭВнг(А)-LS,

КГВЭВнг(А)-FRLS

1



1,5 – 50

1,5 - 300

2 и 3

1,5 - 120

4

1,5 - 95

5

1,5 - 70

КГВВ-П,

КГВВ-Пнг(А)

2 и 3

1,5 – 6,0

1,5 – 6,0

Технические характеристики

Климатическое исполнение УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69.

Диапазон температур эксплуатации кабелей:

при стационарной прокладке - от -50°С до 50°С.

при нестационарной прокладке - от 0°С до 50°С. Относительная влажность воздуха при температуре до 35 0С - до 98%.

Прокладка без предварительного подогрева производится при температуре воздуха - не ниже -15 0С.

Допустимый радиус изгиба кабелей при прокладке - 5 максимальных наружных диаметров кабеля.

При нестационарной прокладке допустимый радиус изгиба кабелей должен соответствовать:

для неэкранированных кабелей - не менее 10 фактических наружных диаметров кабеля;

Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать - 50 Н/мм².

Кабели в тропическом исполнении стойки к воздействию плесневых грибов.

Кабели марок КГВВ, КГВВ-П не распространяют горение при одиночной прокладке, кабели марок КГВВнг(А), КГВВ-Пнг(А), КГВЭВнг(А), КГВВнг(А)-LS, КГВЭВнг(А)-LS, КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS не распространяют горение при групповой прокладке по категории А.

Кабели марок КГВВнг(А)-LS, КГВЭВнг(А)-LS, КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS обладают низким дымо и газовыделением при горении и тлении.

Количество выделяемых газов галогенных кислот при горении и тлении материалов изоляции и наружной оболочки кабелей марок КГВВнг(А)-LS, КГВЭВнг(А)-LS, КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS в пересчете на HCl - не более 140мг/г.

Огнестойкость кабелей марок КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS - не менее 180мин.

Значение показателя токсичности продуктов горения материалов для внутренней и наружной оболочек кабелей марок КГВВнг(А)-LS, КГВЭВнг(А)-LS, КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS должно быть более 40г/м³.

Допустимые температуры нагрева токопроводящих жил при эксплуатации должны быть не более:

  • в нормальном режиме - 70 0С;
  • в режиме перегрузки - 90 0С;

при коротком замыкании для кабелей марок КГВВ, КГВВ-П, КГВЭВ, КГВВнг(А), КГВВ-Пнг(А), КГВЭВнг(А), КГВВнг(А)-LS, КГВЭВнг(А)-LS - 160 0С;

для кабелей КГВВнг(А)-FRLS, КГВЭВнг(А)-FRLS - 250 0С;

при коротком замыкании по условию невозгорания - 350 0С.

Строительная длина кабелей - не менее 100 м.

Срок службы :

  • для кабелей стационарной прокладки - не менее 30 лет .
  • для кабелей нестационарной прокладки - 4 года.

Срок службы исчисляется с даты изготовления кабелей.

Гарантийный срок эксплуатации:

  • для кабелей стационарной прокладки - 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления,
  • для кабелей нестационарной прокладки - 6 месяцев

Срок хранения:

  • на открытых площадках - не более 2 лет;
  • под навесом - не более 5 лет;
  • в закрытых помещениях - не более 10 лет.

Допустимые токовые нагрузки соответствуют ГОСТ 31996-2012.
