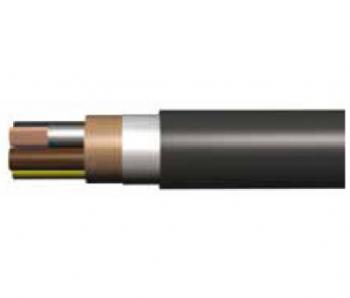

КГППнг(А)-HF, КГППЭнг(А)-HF, КГПБПнг(А)-HF, КГППнг(А)-FRHF, КГППЭнг(А)-FRHF, КГПБПнг(А)-FRHF на 0,66 и 1 кВ ТУ 3500-082-21059747-2011.
1. Токопроводящая жила- медная многопроволочная, соответствует классу 5 по ГОСТ 22483.
2. Обмотка- для кабелей марок КГППнг(А)-FRHF, КГППЭнг(А)-FRHF, КГПБПнг(А)-FRHF из слюдосодержащих лент.
3. Изоляция- из полимерной композиции, не содержащей галогенов.
4. Скрутка - изолированные жилы многожильных кабелей скручены в сердечник. Изолированные жилы имеют отличительную расцветку.
Заказать5. Внутренняя оболочка- из полимерной композиции, не содержащей галогенов.
6. Экран (для кабелей марок КГППЭнг(А)-HF и КГППЭнг(А)-FRHF) - из медных проволок в виде оплетки
7. Броня (для кабелей марок КГПБПнг(А)-HF КГПБПнг(А)-FRHF) - из двуx стальныx оцинкованныx лент.
8. Наружная оболочка (защитный шланг)- из полимерной композиции, не содержащей галогенов.
По требованию Заказчика кабель может быть изготовлен с любым количеством и сечением жил.
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| КГППнг(А)-HF 1х10мк-1 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 102 747,47 |
| КГППнг(А)-HF 1х120мк-1кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 904 711,46 |
| КГППнг(А)-HF 1х150мк-1кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 1 100 998,93 |
| КГППнг(А)-HF 1х16мк-1 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 145 291,57 |
| КГППнг(А)-HF 1х185мк-1 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 1 343 235,18 |
| КГППнг(А)-HF 1х240мк-1 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 1 750 777,35 |
| КГППнг(А)-HF 1х25мк-1 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 216 040,76 |
| КГППнг(А)-HF 1х4мк-1 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 49 345,97 |
| КГППнг(А)-HF 1х50мк-1 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 398 363,67 |
| КГППнг(А)-HF 1х95мк-1 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 714 209,85 |
| КГППнг(А)-HF 2х10мк(N)-1кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 216 785,66 |
| КГППнг(А)-HF 2х2,5мк(N)-1кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 71 248,76 |
| КГППнг(А)-HF 5х1,5мк(N,PE)-1 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 95 541,24 |
| КГППнг(А)-HF 5х35мк(N,PE)-1кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 1 475 648,26 |
| КГППнг(А)-HF 5х50мк(N,PE)-1 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 2 137 384,37 |
| КГППнг(А)-HF 5х70мк(N,PE)-1кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 2 833 836,85 |
| КГППнг(А)-HF 5х95мк(N,PE)-1 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 3 973 899,19 |
| КГППЭнг(А)-HF 2х1,5мк(N)-1кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 99 848,35 |
| КГППЭнг(А)-HF 3х1,5мк-1кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 112 744,29 |
| КГППЭнг(А)-HF 3х1,5мк(N,PE)-1кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 112 740,19 |
| КГПБПнг(А)-HF 3х2,5мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 116 532,48 |
| КГПБПнг(А)-HF 3х2,5мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 116 527,93 |
| КГПБПнг(А)-HF 3х4мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 158 469,12 |
| КГПБПнг(А)-HF 3х4мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 158 469,14 |
| КГПБПнг(А)-HF 3х6мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 209 481,33 |
| КГПБПнг(А)-HF 3х6мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 209 481,33 |
| КГППнг(А)-FRHF 14х1,5мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 317 574,58 |
| КГППнг(А)-FRHF 2х1,5мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 69 601,33 |
| КГППнг(А)-FRHF 3х2,5мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 117 499,05 |
| КГППнг(А)-FRHF 3х2,5мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 117 496,25 |
| КГППнг(А)-FRHF 3х4мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 160 506,39 |
| КГППнг(А)-FRHF 3х4мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 160 506,37 |
| КГППнг(А)-FRHF 4х1,5мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 108 950,83 |
| КГППнг(А)-FRHF 4х1,5мк(PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 108 791,72 |
| КГППнг(А)-FRHF 4х4мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 203 790,57 |
| КГППнг(А)-FRHF 4х4мк(PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 203 790,55 |
| КГППнг(А)-FRHF 5х4мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 248 747,25 |
| КГППнг(А)-FRHF 5х6мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 333 843,32 |
| КГППнг(А)-FRHF 7х1,5мк-0,66 кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 167 775,40 |
| КГППЭнг(А)-FRHF 2х1,5мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 142 114,60 |
| КГППЭнг(А)-FRHF 2х10мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 338 420,83 |
| КГППЭнг(А)-FRHF 2х2,5мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 165 765,37 |
| КГППЭнг(А)-FRHF 2х4мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 199 881,89 |
| КГППЭнг(А)-FRHF 2х6мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 207 077,68 |
| КГППЭнг(А)-FRHF 3х1,5мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 160 651,67 |
| КГППЭнг(А)-FRHF 3х1,5мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 160 648,66 |
| КГППЭнг(А)-FRHF 3х10мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 432 930,98 |
| КГППЭнг(А)-FRHF 3х10мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 433 205,58 |
| КГППЭнг(А)-FRHF 3х16мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 587 153,94 |
| КГППЭнг(А)-FRHF 3х16мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 587 492,27 |
| КГППЭнг(А)-FRHF 3х2,5мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 192 482,19 |
| КГППЭнг(А)-FRHF 3х2,5мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 192 477,23 |
| КГППЭнг(А)-FRHF 3х4мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 238 155,71 |
| КГППЭнг(А)-FRHF 3х4мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 238 156,56 |
| КГППЭнг(А)-FRHF 3х6мк-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 292 102,72 |
| КГППЭнг(А)-FRHF 3х6мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 292 102,72 |
| КГППЭнг(А)-FRHF 4х1,5мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 183 771,50 |
| КГППЭнг(А)-FRHF 4х1,5мк(PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 183 767,83 |
| КГППЭнг(А)-FRHF 4х10мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 539 443,58 |
| КГППЭнг(А)-FRHF 4х10мк(PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 539 718,18 |
| КГППЭнг(А)-FRHF 4х2,5мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 224 664,13 |
| КГППЭнг(А)-FRHF 4х2,5мк(PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 224 657,76 |
| КГППЭнг(А)-FRHF 4х4мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 235 622,77 |
| КГППЭнг(А)-FRHF 4х4мк(PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 235 622,79 |
| КГППЭнг(А)-FRHF 4х6мк(N)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 299 028,24 |
| КГППЭнг(А)-FRHF 4х6мк(PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 299 028,24 |
| КГППЭнг(А)-FRHF 5х1,5мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 207 882,67 |
| КГППЭнг(А)-FRHF 5х10мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 659 601,41 |
| КГППЭнг(А)-FRHF 5х2,5мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 258 943,51 |
| КГППЭнг(А)-FRHF 5х4мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 330 970,34 |
| КГППЭнг(А)-FRHF 5х6мк(N,PE)-0,66кВ ТУ 3500-082-21059747-2011 (ГОСТ 31996-2012) | км | 421 424,48 |
|
Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
|
|
Номинальное напряжение, кВ |
|||
|
0,66 |
1 |
||
|
КГППнг(А)-HF, КГППнг(А)-FRHF |
1 |
1,5-50 |
1,5-300 |
|
2,3 |
1,5-240
|
||
|
4 |
|||
|
5 |
|||
|
КГППЭнг(А)- HF, КГППЭнг(А)- FRHF |
1 |
1,5-50 |
1,5-300 |
|
2,3 |
1,5-120 |
||
|
4 |
1,5-95 |
||
|
5 |
1,5-70 |
||
|
КГПБПнг(А)- HF, КГПБПнг(А)- FRHF |
1* |
- |
10-300 |
|
2,3 |
1,5-50 |
1,5-240 |
|
|
4 |
|||
|
5 |
|||
Технические характеристики
Вид климатического исполнения В, категория размещения 3 и 4 по ГОСТ 15150.
Диапазон температур эксплуатации - от -50°С до 50°С.
Относительная влажность воздуxа при температуре 35°С - до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре - не ниже -15°С.
Минимальный радиус изгиба кабелей при прокладке:
- одножильные - не менее 10 наружныx диаметров кабеля;
- многожильные - не менее 7,5 наружныx диаметров кабеля.
Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать - 50 H/мм2.
Кабели не распространяют горение при групповой прокладке по категории А.
Кабели обладают низким дымо-и газовыделением при горении и тлении.
Дымообразование не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.
Количество выделяемых газов галогенных кислот при горении и тлении материалов изоляции и оболочки кабелей в пересчете на HCl - не более 5,0 мг/г.
Огнестойкость кабелей марок КГППнг(А)-FRHF, КГППЭнг(А)-FRHF, КГПБПнг(А)-FRHF - не менее 180 мин.
Строительная длина кабелей - не менее 100 м.
Срок службы кабелей - не менее 40 лет при соблюдении потребителем условий транспортировки, xранения, прокладки и эксплуатации.
Гарантийный срок службы - 5 лет, гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок хранения:
- на открытых площадках - не более 2 лет;
- под навесом - не более 5 лет;
- в помещениях - не более 10 лет.
