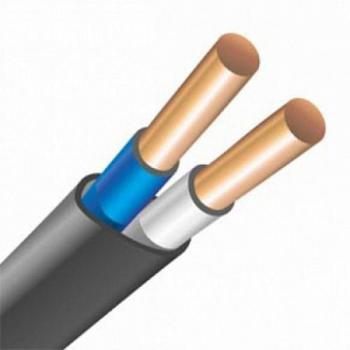

5. Внутренняя оболочка– из ПВХ пластиката пониженной пожарной опасности.

6. Броня (для кабелей марок КГлВБШвнг(А)-LS и КГлВБШвнг(А)-FRLS) – из 2-х стальных оцинкованных лент.

7. Защитный шланг (для кабелей марок КГлВБШвнг(А)-LS и КГлВБШвнг(А)-FRLS) – из ПВХ пластиката пониженной пожарной опасности.

8. Наружная оболочка- из ПВХ пластиката пониженной пожарной опасности

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.

Марка кабеля	Число жил	Номинальное сечение жил, мм2
		Номинальное напряжение, кВ
		0,66	1
КГлВВнг(А)-LS, КГлВВнг(А)-FRLS,	1	-	1,5-240
КГлВБШвнг(А)-LS, КГлВБШвнг(А)-FRLS	1	-	10-240
КГлВВнг(А)-LS,  КГлВБШвнг(А)-LS, КГлВВнг(А)-FRLS, КГлВБШвнг(А)-FRLS	2,3,4 и 5	1,5-50	1,5-240

Технические характеристики

Климатическое исполнение УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150.

Диапазон температур эксплуатации - от -50°С до 50°С.

Относительная влажность воздуха при температуре до 35 0С - до 98%.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре - не ниже -15 0С.

Минимальный радиус изгиба кабелей при прокладке:

• одножильные - не менее 10 максимальных наружных диаметров кабеля;
• многожильные - не менее 7,5 максимальных наружных диаметров кабеля.

Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать 50 Н/мм2.

Кабели не распространяют горение по категории А.

Дымообразование не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.

Количество выделяемых газов галогенных кислот при горении и тлении материалов изоляции, оболочки и защитного шланга кабелей в пересчете на HCl - не более 140 мг/г.

Огнестойкость кабелей марок КГлВВнг(А)-FRLS, КГлВБШвнг(А)-FRLS - не менее 180 мин.

Значение показателя токсичности продуктов горения полимерных материалов для внутренеей и наружной оболочек и защитного шланга кабелей - не более 40г/м3.

Строительная длина кабелей - не менее 100 м.

Минимальный срок службы - 30 лет.

Гарантийный срок эксплуатации - 5 лет с даты ввода кабелей в эксплуатацию.

Допустимые токовые нагрузки кабелей.

Допустимые токовые нагрузки кабелей при нормальном режиме работы и при 100 % коэффициенте нагрузки кабелей не должны превышать указанных в таблице 1.

Расчет допустимых токовых нагрузок выполняют для следующих расчетных условий:

• температура окружающей среды при прокладке кабелей на воздухе 25 °С;
• при прокладке в земле – 15 °С;
• глубина прокладки кабелей в земле – 0,7 м;
• удельное термическое сопротивление грунта – 1,2 Схм/Вт.

 Таблица 1

Номинальноесечение жилы, мм2	Допустимые токовые нагрузки кабелей, А
	одножильных				многожильных **
	на постоянном токе		на переменном токе*		на переменном токе
	на воздухе	в земле	на воздухе	в земле	на воздухе	в земле
1,5	26	38	19	27	18	24
2,5	34	52	27	36	23	33
4	47	68	36	47	33	44
6	60	87	47	59	43	56
10	83	121	65	80	60	76
16	110	156	86	103	81	99
25	150	204	118	134	109	130
35	184	246	144	160	134	155
50	224	292	176	191	164	184
70	283	361	223	234	208	228
95	351	433	277	282	258	276
120	410	496	323	321	299	314
150	470	558	370	361	343	355
185	544	634	428	409	394	402
240	652	740	509	473	469	468

* Прокладка треугольников вплотную.

** Для определения токовых нагрузок четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах в нормальном режиме, а также для пятижильных кабелей данные значения должны быть умножены на коэффициент 0,93

Допустимые токи односекундного короткого замыкания кабелей приведены в таблице 2. При продолжительности короткого замыкания, отличающейся от 1 с, значения тока короткого замыкания, указанные в таблице 2, необходимо умножить на коэффициент k, рассчитанный по формуле:

к = 1/корень квадратный t

где t- продолжительность короткого замыкания, с.

Максимальная продолжительность короткого замыкания не должна превышать 5 с.

Таблица 2

Номинальное сечение жилы, мм2	Допустимые токи односекундного короткогозамыкания кабелей, кА
1,5	0,17
2,5	0,27
4	0,43
6	0,65
10	1,09
16	1,74
25	2,78
35	3,86
50	5,23
70	7,54
95	10,48
120	13,21
150	16,30
185	20,39
240	26,80
