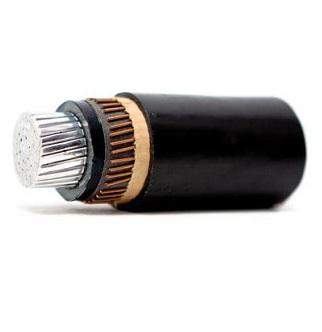

ПвВ, АПвВ на 64/110 кВ ТУ 16-705-495-2006

1. Токопроводящая жила- алюминиевая или медная многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.

2. Экран по жиле- наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

3. Изоляция - из пероксидносшиваемого полиэтилена.

4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

Заказать

5. Комбинированный экран:

5.1 Слой из двух лент электропроводящей бумаги или электропроводящей полимерной ленты.

5.2 Повив из медных проволок. Поверх медных проволок спирально наложена медная лента.

6. Разделительный слой из двух лент крепированной или кабельной бумаги, или полипропиленовой ленты.

7. Оболочка - из поливинилхлоридного пластиката.

По требованию заказчика в экран из медных проволок может быть встроен распределенный волоконно-оптический датчик температуры. В этом случае в обозначение марки кабеля после сечения экрана добавляется индекс «ов».

Технические характеристики

Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150.

Электрическое сопротивление токопроводящей жилы постоянному току соответствует ГОСТ 22483.

Диапазон температур эксплуатации - от - 50 °С до 50°С.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре, не ниже - - 15 °С.

Минимальный радиус изгиба кабелей при прокладке - не менее 15 наружных диаметров.

Длительно допустимая температура нагрева жилы кабеля - не более 90°С.

Предельно допустимая температура жилы кабеля при коротком замыкании - не более 250°С.

Предельно допустимая температура медного экрана кабеля при коротком замыкании - не более 350°С.

Температура нагрева жилы в режиме перегрузки не более - не более 130°С.

Продолжительность работы кабеля в режиме перегрузки не более 100 ч за год и не более 1000 ч за срок службы.

Строительная длина кабелей оговаривается при заказе.

Срок службы - не менее 30 лет при соблюдении условий транспортировки, хранения, монтажа, эксплуатации.

Гарантийный срок эксплуатации - 5 лет.
