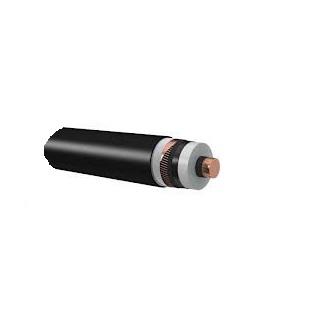

ПвПнг(А)-HF, АПвПнг(А)-HF на 64/110 кВ ТУ 16-705-495-2006

1. Токопроводящая жила- алюмини­евая или медная многопроволочная, круглой формы, уплотненная, соот­ветствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

Заказать

5. Комбинированный экран.

5.1. Слой из двух лент электропроводящей бу­маги или электропроводящей поли­мерной ленты.
5.2. Повив из медных проволок, поверх медных проволок спирально наложена медная лента.

6. Внутренняя оболочка- из полимерной композиции, не содержащей галогенов.

7. Наружная оболочка - из полимерной композиции, не содержащей галогенов.

По требованию заказчика в экран из медных проволок может быть встроен распределенный волоконно-оптический датчик температуры. В этом случае в обозначение марки кабеля после сечения экрана добавляется индекс «ов».

Технические характеристики

  • Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150.
  • Диапазон температур эксплуатации от - 50 °С до 50 °С.
  • Электрическое сопротивление токопроводящей жилы постоянному току соответствует ГОСТ 22483.
  • Прокладка и монтаж кабелей без предварительного подогрева производится при температуре, не ниже - 15 °С.
  • Минимальный радиус изгиба кабелей при прокладке не менее 15 наружных диаметров.
  • Кабели не распространяют горение при групповой прокладке.
  • Дымообразование не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.

Значения показателей коррозионной активности продуктов дымо- и газовыделения при горении и тлении материалов внутренней и наружной оболочек из полимерной композиции, не содержащей галогенов, указаны в таблице:

 Наименование

показателя

Значение

Для поливинилхлоридного

 пластиката пониженнойпожарной

опасности

Для полимернойкомпозиции

несодержащей

галогенов

1. Содержание газов

галогеновых  кислот в

пересчете на HCLмг/г, не более

140

5.0

2. Проводимость водного

раствора с адсорбированными

продуктами дымо-газовыделениямкСМ/ммне более

-

10.0

3. Показатель рН (кислотное число),

не менее

-

4.3

  • Длительно допустимая температура нагрева жилы кабеля  не более 90°С.
  • Предельно допустимая температура жилы кабеля при коротком замыкании не более 250°С.
  • Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350°С.
  • Температура нагрева жилы в режиме перегрузки не более не более 130°С.
  • Продолжительность работы кабеля в режиме перегрузки не более 100 ч за год и не более 1000 ч за срок службы.
  • Строительная длина кабелей оговаривается при заказе.
  • Электрическое сопротивление токопроводящей жилы постоянному току соответствует ГОСТ 22483
  • Срок службы не менее 30 лет при соблюдении условий транспортировки, хранения, монтажа, эксплуатации.
  • Гарантийный срок эксплуатации 5 лет. Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
