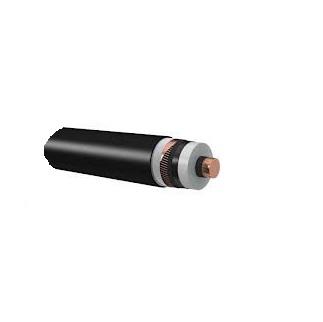

ПвПг, АПвПг на 64/110 кВ ТУ 16-705-495-2006

1.Токопроводящая жила- алюминиевая или медная многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.

2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

3. Изоляция - из пероксидносшиваемого полиэтилена.

4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

Заказать

5. Комбинированный экран:

5.1 Слой - из электропроводящей водоблокирующей ленты.

5.2. Повив - из медных проволок. Поверх медных проволок спирально наложена медная лента.

6. Разделительный слой - из водоблокирующей ленты.

7. Оболочка из полиэтилена высокой плотности.

По требованию заказчика в экран из медных проволок может быть встроен распределенный волоконно-оптический датчик температуры. В этом случае в обозначение марки кабеля после сечения экрана добавляется индекс «ов».

По требованию заказчика кабели могут изготавливаться с продольной герметизацией токопроводящей жилы, что оговаривается при заказе. В этом случае в обозначение марки кабеля добавляется индекс «гж».

По согласованию с заказчиком допускается увеличение номинальной толщины наружной оболочки кабелей, что оговаривается при заказе. В этом случае в обозначение марки кабеля добавляется буква «у».

По требованию заказчика наружная оболочка кабелей может иметь продольные ребра. Наличие продольных ребер жесткости оговаривается при заказе. В этом случае в обозначение марки кабеля добавляется буква «р».

Технические характеристики

Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150.

Диапазон температур эксплуатации - от - 60 °С до 50 °С.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре - не ниже - 20 °С.

Минимальный радиус изгиба кабелей при прокладке - не менее 15 наружных диаметров.

Длительно допустимая температура нагрева жилы кабеля - не более 90°С.

Предельно допустимая температура жилы кабеля при коротком замыкании - не более 250°С.

Предельно допустимая температура медного экрана кабеля при коротком замыкании - не более 350°С.

Температура нагрева жилы в режиме перегрузки не более - не более 130°С.

Продолжительность работы кабеля в режиме перегрузки не более 100 ч за год и не более 1000 ч за срок службы.

Электрическое сопротивление токопроводящей жилы постоянному току соответствует ГОСТ 22483.

Строительная длина кабелей оговаривается при заказе.

Срок службы - не менее 30 лет при соблюдении условий транспортировки, хранения, монтажа, эксплуатации.

Гарантийный срок эксплуатации - 5 лет.
