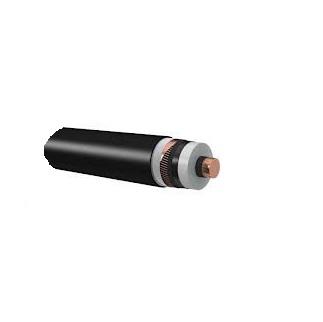

ПвВнг(А)-LS, АПвВнг(А)-LS на 10, 20 и 35 кВ ТУ 16.К71-335-2004 и ПвВнг(В)-LS, АПвВнг(В)-LS на 10, 20 и 35 кВ ТУ 16.К73.112-2013
1. Токопроводящая жила - алюминиевая или медная, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции- наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран:
5.1. Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты.
5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.
ОДНОЖИЛЬНЫЕ КАБЕЛИ:
6. Разделительный слой - из стеклоленты.
7. Внутренняя оболочка (в кабеляхс индексом«нг(A)-LS») - из поливинилхлоридного пластиката пониженной пожароопасности.
8. Термический барьер (в кабеляхс индексом«нг(A)-LS») - из стеклолент.
9. Оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.
ТРЕХЖИЛЬНЫЕ КАБЕЛИ:
6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката пониженной пожароопасности.
7. Межфазное заполнение- из поливинилхлоридного пластиката пониженной пожароопасности.
8. Оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.
Технические характеристики
- Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150.
- Диапазон температур при эксплуатации от - 500 С до 500 С.
- Относительная влажность воздуха при температуре до 35 0С до 98 %.
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже – 15 0С.
- Минимальный радиус изгиба кабелей при прокладке:
- одножильные не менее 15 наружных диаметров (не менее 7,5 наружных диаметров с использованием специальных шаблонов);
- трехжильные не менее 12 наружных диаметров.
- Кабели не распространяют горение при групповой прокладке.
- Дымообразование при горении и тлении не приводит к снижению светопроницаемости более чем на 50 %.
- Длительно допустимая температура нагрева жилы кабеля при эксплуатации не более 90 С.
- Допустимый нагрев жилы кабеля в режиме перегрузки не более 130 С.
- Предельно допустимая температура жилы кабеля при коротком замыкании не более 250 С.
- Предельно допустимая температура медного экрана кабеля при коротком замыкании не более350 С.
- Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400 С.
- Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
- Строительная длина кабелей оговаривается при заказе.
- Срок службы кабеля не менее 30 лет при соблюдении заказчиком (потребителем) условий транспортирования, хранения, прокладки (монтажа) и эксплуатации .
- Гарантийный срок эксплуатации 5 лет.
