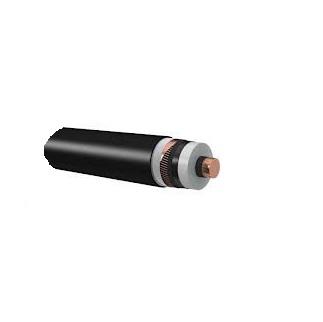

ПвВнг(А)-LS, АПвВнг(А)-LS 6 кВ ТУ 16.К71-359-2005 , ПвВнг(В)-LS, АПвВнг(В)-LS 6 кВ ТУ 16 К73.112-2013

1. Токопроводящая жила- алюминиевая или медная, многопроволочная , круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.

Заказать

5. Комбинированный экран:

5.1. Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты.
5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.

ОДНОЖИЛЬНЫЕ КАБЕЛИ:

6. Разделительный слой - из стеклоленты.

7. Внутренняя оболочка (в кабеляхс индексом «нг(A)-LS»)-из поливинилхлоридного пластиката пониженной пожароопасности.

8. Термический барьер (в кабеляхс индексом «нг(A)-LS») - из стеклолент.

9. Оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.

ТРЕХЖИЛЬНЫЕ КАБЕЛИ:

6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из поливинилхлоридного пластиката пониженной пожароопасности.

7. Межфазное заполнение- из поливинилхлоридного пластиката пониженной пожароопасности.

8. Оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.

Технические характеристики

Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150.
Диапазон температур при эксплуатации от - 500 С до 500.

Относительная влажность воздуха при температуре до 35 0С до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -150 С.

Минимальный радиус изгиба при прокладке:

  • одножильные не менее 15 наружных диаметров (7,5 наружных диаметров с использованием специальных шаблонов);
  • трехжильные не менее 12 наружных диаметров.

Кабели марок ПвВнг(А)-LS, АПвВнг(А)- LS не распространяют горение при групповой прокладке по категории А.

Кабели марок ПвВнг(В)- LS, АПвВнг(В)- LS не распространяют горение при групповой прокладке по категории В.

Дымообразование при горении тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50 %.
Длительно допустимая температура нагрева жилы кабеля при эксплуатации не более 90 0С.
Допустимый нагрев жилы кабеля в режиме перегрузки не более 130 0С.

Предельно допустимая температура жилы кабеля при коротком замыкании не более 250 0С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 0С.
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400 0С.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.

Строительная длина кабелей оговаривается при заказе.

Срок службы кабеля не менее 30 лет.

Гарантийный срок эксплуатации 5 лет.
