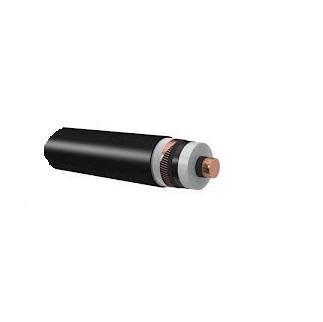

ПвВнг(А)–ХЛ, АПвВнг(А)–ХЛ, ПвБВнг(А)–ХЛ, АПвБВнг(А)–ХЛ на 6 и 10 кВ ТУ 16.К01- 61- 2009
1. Токопроводящая жила- медная или алюминиевая, уплотненная, круглой формы, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран:
5.1. Слой из ленты электропроводящей бумаги или электропроводящего нетканого полотна, или электропроводящей полимерной ленты.
5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.
ОДНОЖИЛЬНЫЕ КАБЕЛИ:
6. Разделительный слой - из стеклоленты.
7. Внутренняя оболочка - из полимерных композиций пониженной горючести и повышенной холодостойкости.
8. Термический барьер - из стеклолент .
9. Наружная оболочка - из полимерных композиций пониженной горючести и повышенной холодостойкости.
ТРЕХЖИЛЬНЫЕ КАБЕЛИ НЕ БРОНИРОВАННЫЕ:
6. Скрутка - экранированные медными проволоками изолированные токопроводящие жилы скручены в сердечник вокруг центрального заполнения. Межфазное заполнение и центральное заполнение - из полимерных композиций.
7. Наружная оболочка - из полимерных композиций пониженной горючести и повышенной холодостойкости.
ТРЕХЖИЛЬНЫЕ КАБЕЛИ БРОНИРОВАННЫЕ:
6. Скрутка - экранированные медными проволоками изолированные токопроводящие жилы скручены в сердечник вокруг центрального заполнения. Межфазное заполнение и центральное заполнение - из полимерных композиций.
7. Внутренняя оболочка - из полимерных композиций пониженной горючести и повышенной холодостойкости.
8. Броня - из стальных оцинкованных лент.
9. Наружная оболочка - из полимерных композиций пониженной горючести и повышенной холодостойкости.
Технические характеристики
Вид климатического исполнения ХЛ, категория размещения 1 и 2 по ГОСТ 15150.
Кабели стойки к изменению температуры окружающей среды от – 60 °С до 40 °С.
Относительная влажность воздуха при температуре до 35 °С до 98 %.
Прокладка кабелей производится без предварительного подогрева при температуре не ниже - 15°С.
Минимальный радиус изгиба кабелей при прокладке:
- одножильные не менее 15 наружных диаметров кабеля( не менее 7.5 наружных диаметров с использованием шаблона);
- трехжильные не менее 12 наружных диаметров кабеля.
Кабели не распространяют горение при групповой прокладке по категории А.
Длительно допустимая температура нагрева жил кабелей не более 90 °С.
Допустимый нагрев жил кабеля в режиме перегрузки не более не более 130 °С.
Предельно допустимая температура нагрева жил кабелей при коротком замыкании не более 250 °С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 °С.
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400°С при протекании тока короткого замыкания до 4 с.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
Срок службы кабелей не менее 30 лет при соблюдении условий транспортирования, хранения, прокладки (монтажа) и эксплуатации.
Гарантийный срок эксплуатации 5 лет.
