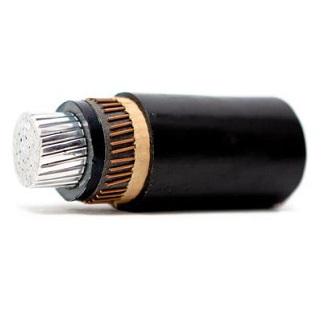

5. Комбинированный экран: 5.1. Слой, наложенный обмоткой, из электропроводящей водоблокирующей ленты.

5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.

ОДНОЖИЛЬНЫЕ КАБЕЛИ:

6.Разделительный слой - из водоблокирующей ленты или кабельной бумаги.

7. Оболочка – из полиэтилена.

ТРЕХЖИЛЬНЫЕ КАБЕЛИ:

6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката.

7. Межфазное заполнение -из мелонаполненной невулканизированной резиновой смеси или высоконаполненного поливинихлоридного пластиката.

8. Оболочка – из полиэтилена. Обратите внимание: по желанию заказчика усиленная полиэтиленовая оболочка может быть выполнена с продольными ребрами жесткости, что позволяет избежать повреждения оболочки кабеля при монтаже.

Кабели могут быть изготовлены с продольной герметизацией токопроводящих жил (к марке добавляется индекс «гж» вместо «г»).

Технические характеристики

Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150, включая прокладку в земле и воде.

Диапазон температур при эксплуатации от - 60 ° С до 50 ° С.

Относительная влажность воздуха при температуре до 35° С до 98%.

Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже – 20 С.

Минимальный радиус изгиба кабелей при прокладке:

• одножильные 15 наружных диаметров (7,5 наружных диаметров с использованием специальных шаблонов);
• трехжильные 12 наружных диаметров.

Длительно допустимая температура нагрева жилы кабеля при эксплуатации не более 90 ° С.

Допустимый нагрев жилы кабеля в режиме перегрузки не более 130° С.

Предельно допустимая температура жилы кабеля при коротком замыкании не более 250 ° С.

Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350° С.

Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400 С.

Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.

Строительная длина кабелей оговаривается при заказе.

Срок службы кабеля менее 30 лет.

Гарантийныйсрок эксплуатации 5 лет.
