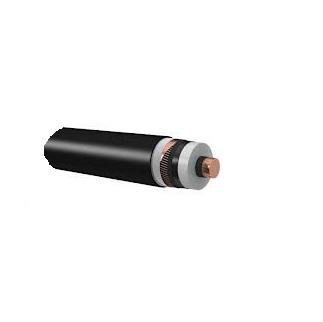

ПвПг, ПвПуг, АПвПг, АПвПуг на 10, 20, 35 кВ ТУ 16.К71-335-2004

ООО «Кабель Торг» осуществляет оптовые поставки кабеля известных российских производителей по оптовым ценам с доставкой по Москве

Также отправляем заказы транспортными компаниями во все регионы России.

Для оформления заявки:

  • позвоните 8 (804) 333-40-50,
  • или оформите заказ через форму заявки.
Заказать

Силовой кабель стационарной прокладки предназначен для передачи электричества в стационарных установках. Благодаря высоким эксплуатационным и качественным характеристикам данный вид кабелей используется для организации как внешней электропроводки (по земле или по воздуху), так и внутренней (внутри промышленных и жилых помещений).

Данная категория, согласно ТУ 16.К71-335-2004 включает в себя ПвПг, ПвПуг, АПвПг, а также кабель АПвПуг 10кВ, 20кВ, 35кВ.

Конструкционные особенности

  • Токопроводящая жила. Исполняется в соответствии с ГОСТ 22483, класс 2. Согласно стандарту кабель может иметь медную (ПвПг, ПвПуг) или алюминиевую (АПвПг, АПвПуг) жилу, круглой формы, многопроволочную и уплотненную.
  • Экран по жиле. Выполняется из электропроводящего пероксидосшиваемого ПЭ, наносимого методом экструзии.
  • Изоляция. Имеет основу из пероксидосшиваемой ПЭ композиции.
  • Экран по изоляции. Повторяет состав экрана по жиле.
  • Комбинированный экран. Выполняется в виде обмотки из водоблокирующей ленты, способной проводить электричество, и слоя из медных проволок, сверху которых по спирали накладывается медная лента.

Силовой кабель разделяют по количеству жил:

  • одножильный — предполагает наличие разделительного слоя, выполненного из водоблокирующей ленты или кабельной бумаги, а также полиэтиленовую оболочку, которая в случае с ПвПуг и кабелем АПвПуг 10кВ, 20кВ и 35кВ предполагает наличие усиленной конструкции;
  • трехжильный — обладают ПЭ оболочкой (усиленной в случае с ПвПуг и АПвПуг), в которой токопроводящие жилы скручены в сердечник и имеют экран из медных проволок, скрутка ведется вокруг жгута из ПВХ пластиката или невулканизированной резиновой смеси, с соответствующим заполнением межфазного пространства.

Технические характеристики

Согласно стандарту ГОСТ 15150, силовые кабели марок ПвПг, ПвПуг и АПвПг, АПвПуг относятся к виду климатического исполнения УХЛ, категория размещения 1 и 2, в соответствии с которой:

От -60°C до +50°C

Температура использования.

98%

Максимально допустимая влажность воздуха, справедливая для температуры не выше +35°C.

-20°C

Нижний порог температуры, при которой возможна прокладка кабеля без осуществления предварительного подогрева.

12/15 наружных диаметров

Min радиус изгиба при прокладывании трехжильного/одножильного кабеля, во втором случае за исключением использования шаблонов, увеличивающих допустимый изгиб до 7.5.

90°C

Верхний предел нагрева силового кабеля во время эксплуатации.

130°C

Допустимый нагрев при перегрузках.

250°C

Верхний порог во время короткого замыкания.

350°C

Предельный нагрев для медного экрана во время короткого замыкания.

400°C

По условиям невозгораемости является верхним порогом при коротком замыкании.

8 ч в сутки или 1000 ч

За весь период эксплуатации — допустимые нормы работы в режиме перегрузки.

При заказе дополнительно оговаривается необходимая длина кабеля. На все марки предоставляется гарантия на 5 лет. Срок эксплуатации достигает 30 лет.
