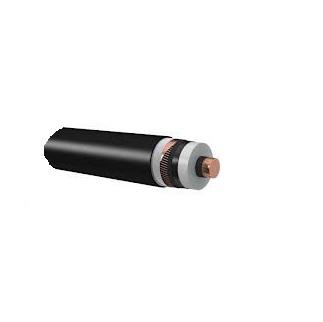

ПвП, АПвП, ПвПу, АПвПу на 6 кВ ТУ 16.К71-359-2005
1. Токопроводящая жила – алюминиевая или медная, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
Заказать5. Комбинированный экран:
5.1. Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты,
5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.
ОДНОЖИЛЬНЫЕ КАБЕЛИ:
6. Разделительный слой - из двух лент крепированной или кабельной бумаги.
7. Оболочка– из полиэтилена.
ТРЕХЖИЛЬНЫЕ КАБЕЛИ:
6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката.
7. Межфазное заполнение - измелонаполненой невулканизированной резиновой смеси или высоконаполненного поливинихлоридного пластиката.
8. Оболочка – из полиэтилена (для кабелей ПвПу, АПвПУ усиленная)
Наличие или отсутствие ребер жесткости в кабелях марок ПвПу, АПвПУ оговаривается при заказе.
Обратите внимание: по желанию заказчика усиленная полиэтиленовая оболочка может быть выполнена с продольными ребрами жесткости, что позволяет избежать повреждения оболочки кабеля при монтаже. По требованию Заказчика допускается изготовление кабеля без ребер жесткости с увеличенной толщиной оболочки.
Технические характеристики
Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150.
Диапазон температур при эксплуатации от - 600 С до 500 С.
Относительная влажность воздуха при температуре до 350С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 200С.
Минимальный радиус изгиба кабелей при прокладке:
- одножильные не менее15 наружных диаметров (не менее 7,5 наружных диаметров с использованием специальных шаблонов);
- трехжильные не менее 12 наружных диаметров.
Кабели не распространяют горение при одиночной прокладке.
Длительно допустимая температура нагрева жилы кабеля при эксплуатации не более 90 0С.
Допустимый нагрев жилы кабеля в режиме перегрузки не более 130 С.
Предельно допустимая температура жилы кабеля при коротком замыкании не более 250 С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 С.
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400 С.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
Строительная длина кабелей оговаривается при заказе.
Срок службы кабеля не менее 30 лет.
Гарантийный срок эксплуатации 5 лет.
