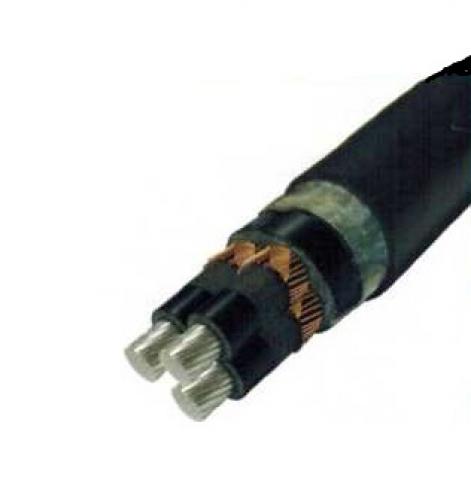

ПвБВ, АПвБВ на 10, 20 и 35 кВ ТУ 16.К71-335-2004
1.Токопроводящая жила– алюминиевая или медная, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран:
5.1 Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты.
5.2 Повив из медных проволок, поверх которых спирально наложена медная лента.
6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката.
7. Межфазное заполнение - из мелонаполненной невулканизированной резиновой смеси или высоконаполненного поливинилхлоридного пластиката.
8. Внутренняя оболочка - из поливинилхлоридного пластиката.
9. Броня - из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты.
10. Оболочка - из поливинилхлоридного пластиката.
Технические характеристики
Вид климатического исполнения УХЛ, категории размещения 1 и 2 по ГОСТ 15150, включая прокладку в грунте и воде.
Диапазон температур при эксплуатации - 500С до 500С.
Относительная влажность воздуха при температуре до 350С до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 150С.
Минимальный радиус изгиба кабелей при прокладке не менее 12 наружных диаметров.
Длительно допустимая температура нагрева жилы кабеля при эксплуатации не более 900 С.
Предельно допустимая температура жилы кабеля при коротком замыкании не более 250 С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 С.
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400 С.
Допустимый нагрев жилы кабеля в режиме перегрузки не более 1300С.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
Строительная длина кабелей оговаривается при заказе.
Срок службы кабеля не менее 30 лет.
Гарантийный срок эксплуатации 5 лет.
