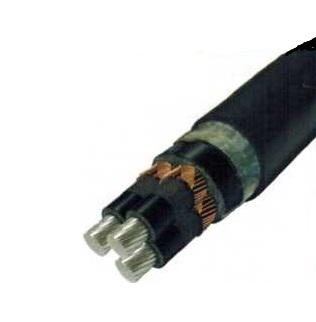

ПвБП, АПвБП, ПвБПг, АПвБПг на 6 кВ ТУ 16.К71-359-2005
1. Токопроводящая жила– алюминиевая или медная, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции - наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран:
5.1. Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты, для ПвБПг, АПвБПг - из электропроводящей водоблокирующей ленты.
5.2. Повив из медных проволок, поверх которых спирально наложена медная лента.
6. Скрутка - экранированные медными проволоками круглые токопроводящие жилы скручены в сердечник вокруг жгута из невулканизированной резины или поливинилхлоридного пластиката.
7. Межфазное заполнение - из мелонаполненой невулканизированной резиновой смеси или высоконаполненного поливинихлоридного пластиката.
8. Внутренняя оболочка – из полиэтилена.
9. Броня - из двух стальных оцинкованных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между кромками нижней ленты.
10. Оболочка - из полиэтилена.
Кабели могут быть изготовлены с продольной герметизацией токопроводящих жил (к марке добавляется индекс "гж" вместо "г").
Технические характеристики
Вид климатического исполнения У, УХЛ, категории размещения 1 и 2 по ГОСТ 15150.
Диапазон температур при эксплуатации от - 600 С до 500 С.
Относительная влажность воздуха при температуре до 35 С до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже - 200С.
Минимальныйрадиус изгиба кабелей при прокладке не менее 12 наружных диаметров.
Кабели не распространяют горение при одиночной прокладке.
Длительно допустимая температура нагрева жилы кабеля при эксплуатации не более 90 С.
Допустимый нагрев жилы кабеля в режиме перегрузки не более 130 С.
Предельно допустимая температура жилы кабеля при коротком замыкании не более 250 С.
Предельно допустимая температура медного экрана кабеля при коротком замыкании не более 350 С.
Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля не более 400 С.
Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
Строительная длина кабелей оговаривается при заказе.
Срокслужбы кабеля не менее 30 лет.
Гарантийныйсрок эксплуатации 5 лет.
