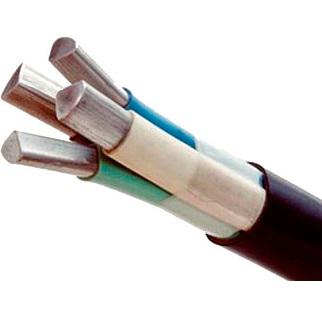

АВВГнг(А)-LS, ВВГнг(А)-LS, ВБВнг(А)-LS, АВБВнг(А)-LS на 6 кВ ТУ 16.К73.111-2013
1. Токопроводящая жила- медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридной композиции пониженной пожарной опасности. Изолированные жилы кабелей имеют отличительную расцветку.
3. Скрутка - изолированные жилы кабелей скручены. Кабели изготавливаются только трехжильными.
4. Поясная изоляция - из поливинилхлоридной композиции пониженной пожарной опасности.
Заказать5. Электропроводящий экран - наложен обмоткой из лент электропроводящей кабельной бумаги.
6. Металлический экран - из медных лент или медной фольги
Для не бронированных кабелей:
7. Оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
Для бронированных кабелей:
7. Разделительный слой - из поливинилхлоридной композиции пониженной пожарной опасности.
8. Броня– из двух стальных оцинкованных лент.
9. Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| АВВГнг(А)-LS 3х120мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 610 482,40 |
| АВВГнг(А)-LS 3х150мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 692 979,96 |
| АВВГнг(А)-LS 3х16ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 245 780,15 |
| АВВГнг(А)-LS 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 807 700,07 |
| АВВГнг(А)-LS 3х240мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 973 725,73 |
| АВВГнг(А)-LS 3х25ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 294 682,66 |
| АВВГнг(А)-LS 3х35ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 337 967,37 |
| АВВГнг(А)-LS 3х50мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 372 328,68 |
| АВВГнг(А)-LS 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 445 255,32 |
| АВВГнг(А)-LS 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 540 674,51 |
| ВВГнг(А)-LS 3х120мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 662 015,60 |
| ВВГнг(А)-LS 3х120мс/16-6 кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 701 209,76 |
| ВВГнг(А)-LS 3х150мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 3 232 258,00 |
| ВВГнг(А)-LS 3х16мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 530 569,54 |
| ВВГнг(А)-LS 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 3 955 400,57 |
| ВВГнг(А)-LS 3х240мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 5 093 705,85 |
| ВВГнг(А)-LS 3х25мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 738 183,87 |
| ВВГнг(А)-LS 3х35мк-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 936 797,65 |
| ВВГнг(А)-LS 3х50мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 201 144,41 |
| ВВГнг(А)-LS 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 622 119,97 |
| ВВГнг(А)-LS 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 173 577,45 |
| ВБВнг(А)-LS 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 2 072 335,45 |
| АВБВнг(А)-LS 3х120мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-20 | км | 742 755,08 |
| АВБВнг(А)-LS 3х120мс/95-6 кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-2012) | км | 1 255 223,96 |
| АВБВнг(А)-LS 3х150мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-20 | км | 830 352,67 |
| АВБВнг(А)-LS 3х16ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-201 | км | 321 713,79 |
| АВБВнг(А)-LS 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-20 | км | 963 573,21 |
| АВБВнг(А)-LS 3х185мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-20 | км | 1 137 049,59 |
| АВБВнг(А)-LS 3х240мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-20 | км | 1 134 822,79 |
| АВБВнг(А)-LS 3х25ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-201 | км | 377 094,56 |
| АВБВнг(А)-LS 3х35ок-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-201 | км | 425 958,94 |
| АВБВнг(А)-LS 3х50мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-201 | км | 461 053,22 |
| АВБВнг(А)-LS 3х70мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-201 | км | 543 293,89 |
| АВБВнг(А)-LS 3х95мс-6кВ ТУ 16.К73.111-2013 (ГОСТ Р 55025-201 | км | 641 630,91 |
Технические характеристики
Вид климатического исполнения кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150.
Диапазон температур эксплуатации - от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35°С - до 98%.
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре - не ниже -15°С.
Минимальный радиус изгиба кабелей при прокладке - не менее 12 наружных диаметров.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
Длительно допустимая температура нагрева жил кабелей при эксплуатации - не более 70°С.
Максимально допустимая температура нагрева жил при токах короткого замыкания - не более 1600 С.
Продолжительность короткого замыкания не должна превышать - 4 с.
Допустимый нагрев жил кабелей в режиме перегрузки - не более 80 0 С.
Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов сутки, но не более 1000 часов за срок службы.
Строительная длина кабелей для сечений основных жил:
- 16 - 70 мм2 - 450 м;
- 95 - 120 мм2 - 400 м;
- 150 мм2 и выше - 350 м.
Гарантийный срок эксплуатации 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления).
Срок службы - 30 лет.
Срок хранения:
- на открытых площадках - не более 2 лет;
- под навесом - не более 5 лет;
- в закрытых помещениях - не более 10 лет.
