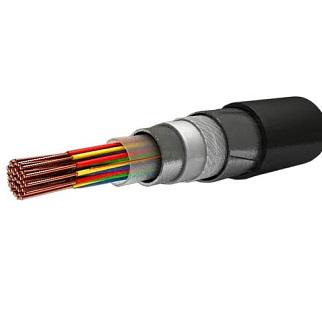

ТППШнг (С), ТППШв,ТППБбШнг(С),ТППБбШв ТУ 16.К71-200-94

1. Токопроводящие жилы - однопроволочные из медной мягкой проволоки.
2. Изоляция – из полиэтилена .
3. Две изолированные жилы («а»и «б») скручены в пару однонаправленной или разнонаправленной скруткой. Шаг скрутки- не более 100 мм.
4. Скрутка - пары скручены в элементарные пучки (5 или 10-парные ) однонаправленной или разнонаправленной скрутки.

Заказать

5. Скрепляющая обмотка - из синтетических или хлопчатобумажных нитей. Допускается скрепляющая обмотка из синтетических лент. В каждом повиве – одна счетная и одна направляющая пары, имеющие сочетание с расцветкой изоляции, отличной от всех остальных пар в повиве и между собой.
6. Поясная изоляция – из полиэтиленовых, или поливинилхлоридных, или полиамидных, или полиэтилентерефталатных, или бумажно-полиэтиленовых лент.
7. Экран - из алюмополиэтиленовой ленты.
9. Под экраном проложены 4 медные луженые проволоки.

10. Оболочка– из полиэтилена.
11. Ленты - из пропитанной или крепированной кабельной бумаги, или пластмассовые ленты для марок ТППБбШнг(С),ТППБбШв.
12. Броня - из двух стальных лент для марок ТППБбШнг(С), ТППБбШв.
13. Защитный шланг из поливинилхлоридного пластиката не распространяющего горения (ТППШнг(С), ТППБбШнг(С)) и из поливинихлоридного пластиката (ТППШв, ТППБбШв)

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
ТППШв 100х2х0,4 315В ТУ 16.К71-200-94 км 278 295,24
ТППШв 100х2х0,64 315В ТУ 16.К71-200-94 км 654 186,42
ТППШв 100х2х0,64 315В ТУ 16.К71-200-94 км 664 040,64
ТППШв 10х2х0,4 315В ТУ 16.К71-200-94 км 45 700,62
ТППШв 10х2х0,5 315В ТУ 16.К71-200-94 км 62 061,88
ТППШв 10х2х0,64 315В ТУ 16.К71-200-94 км 90 603,82
ТППШв 10х2х0,64 315В ТУ 16.К71-200-94 км 87 173,02
ТППШв 20х2х0,4 315В ТУ 16.К71-200-94 км 73 129,13
ТППШв 20х2х0,64 315В ТУ 16.К71-200-94 км 156 798,85
ТППШв 20х2х0,64 315В ТУ 16.К71-200-94 км 152 509,26
ТППШв 30х2х0,4 315В ТУ 16.К71-200-94 км 102 840,91
ТППШв 30х2х0,64 315В ТУ 16.К71-200-94 км 220 225,25
ТППШв 30х2х0,64 315В ТУ 16.К71-200-94 км 215 172,05
ТППШв 50х2х0,4 315В ТУ 16.К71-200-94 км 151 871,21
ТППШв 50х2х0,64 315 В ТУ 16.К71-200-94 км 342 497,96
ТППШв 50х2х0,64 315 В ТУ 16.К71-200-94 км 349 160,22
ТППШв 5х2х0,4 315В ТУ 16.К71-200-94 км 32 591,97
ТППШв 5х2х0,64 315В ТУ 16.К71-200-94 км 53 807,03
ТППШв 5х2х0,64 315В ТУ 16.К71-200-94 км 56 392,55
ТППБбШнг(С) 100х2х0,4 315В ТУ 16.К71-200-94 км 264 998,42
ТППБбШнг(С) 100х2х0,64 315В ТУ 16.К71-200-94 км 588 347,55
ТППБбШнг(С) 10х2х0,64 315В ТУ 16.К71-200-94 км 96 027,21
ТППБбШнг(С) 20х2х0,4 315В ТУ 16.К71-200-94 км 84 043,03
ТППБбШнг(С) 20х2х0,5 315В ТУ 16.К71-200-94 км 112 169,70
ТППБбШнг(С) 20х2х0,64 315В ТУ 16.К71-200-94 км 154 591,87
ТППБбШнг(С) 30х2х0,4 315В ТУ 16.К71-200-94 км 110 942,39
ТППБбШнг(С) 30х2х0,64 315В ТУ 16.К71-200-94 км 210 930,77
ТППБбШнг(С) 50х2х0,4 315В ТУ 16.К71-200-94 км 156 517,65
ТППБбШнг(С) 50х2х0,64 315В ТУ 16.К71-200-94 км 321 759,86
ТППБбШнг(С) 50х2х0,64 315В ТУ 16.К71-200-94 км 326 230,93
ТППБбШнг(С) 5х2х0,4 315В ТУ 16.К71-200-94 км 50 090,33
ТППБбШнг(С) 5х2х0,64 315В ТУ 16.К71-200-94 км 74 048,21
ТППБбШв 100х2х0,4 315В ТУ 16.К71-200-94 км 262 267,82
ТППБбШв 100х2х0,64 315В ТУ 16.К71-200-94 км 584 305,14
ТППБбШв 10х2х0,64 315В ТУ 16.К71-200-94 км 94 413,45
ТППБбШв 10х2х0,7 315В ТУ 16.К71-200-94 км 107 383,21
ТППБбШв 20х2х0,4 315В ТУ 16.К71-200-94 км 82 517,65
ТППБбШв 20х2х0,64 315В ТУ 16.К71-200-94 км 152 633,61
ТППБбШв 30х2х0,4 315В ТУ 16.К71-200-94 км 109 162,12
ТППБбШв 30х2х0,64 315В ТУ 16.К71-200-94 км 208 584,95
ТППБбШв 30х2х0,7 315В ТУ 16.К71-200-94 км 239 927,85
ТППБбШв 50х2х0,4 315В ТУ 16.К71-200-94 км 154 273,60
ТППБбШв 50х2х0,64 315В ТУ 16.К71-200-94 км 318 719,40
ТППБбШв 5х2х0,64 315В ТУ 16.К71-200-94 км 72 672,42

Расцветка жил в паре

Условный номер пар в элементарном пучке

Обозначение и расцветка жил в паре

а

б

1

белая

голубая (синяя)

2

оранжевая

3

зеленая

4

коричневая

5

серая

6

красная

голубая (синяя)

7

оранжевая

8

зеленая

9

коричневая

10

серая

Технические характеристики

Вид климатического исполнения УХЛ и ТС, категории размещения для марок ТППШв, ТППШнг(С) –1 , остальных марок - 5 по ГОСТ 15150.
Диапазон температур эксплуатации от - 400С до 500С.
Относительная влажность воздуха при температуре до 350С  98%.

Радиус изгиба:

  • для бронированных кабелей 15 максимальных наружных диаметров;
  • для небронированных кабелей 10 максимальных наружных диаметров.

Электрическое сопротивление токопроводящей жилы постоянному току , пересчитанное на 1 км длины и температуру 200С:

  • для жил диаметром 0,4 мм  не более 148 Ом
  • для жил диаметром 0,64 мм не более 55 Ом.

Коэффициент затухания на частоте 0,8 кГц, пересчитанный на температуру 20°С:

  • для кабелей с диаметром токопроводящих жил 0,4 мм не более 1,54 дБ/км;
  • для кабелей с диаметром токопроводящих жил 0,64 мм не более 0,97 дБ/км.

Испытательное напряжение частотой 50 Гц в течение 1 мин.:

  • между жилами рабочих пар 1000 В;
  • между жилами и экраном 2000 В;
  • между экраном и броней 2000 В.

Строительная длина не менее 400 м.
Срок службы кабелей 20 лет.
Гарантийный срок эксплуатации кабелей 3 года со дня ввода в эксплуатацию.
