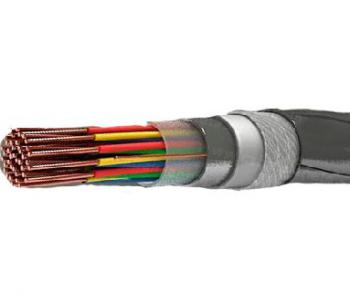

ТППэпБГ ГОСТ 31943-2012, ТПпПБГ ТУ 16.К01-42-2003
1. Токопроводящая жила - из медной мягкой круглой проволоки.
2. Изоляция:
- в кабелях марки ТППэпБГ(ГОСТ) - сплошная полиэтиленовая;
- в кабелях марки ТПпПБГ, ТППэпБГ(ТУ 088) -пленко-пористо-пленочная полиэтиленовая, состоящая из трех слоев:
- слой сплошного полиэтилена;
- слой пористого полиэтилена;
- слой сплошного полиэтилена.
3. Скрученная пара.
4. Элементарные пяти- или десятипарные пучки.
5. Главные 50- или 100-парные пучки.
6. Скрученный сердечник.
7. Поясная изоляция - ленты поливинилхлоридные.
8. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока.
9. Оболочка - из полиэтилена.
10. Защитный покров типа БГ:
- подушка - лента полотна нетканого;
- броня - из двух стальных оцинкованных лент.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ТППэпБГ 100х2х0,4-200В ГОСТ 31943-2012 | км | 247 270,05 |
| ТППэпБГ 100х2х0,5-200В ГОСТ 31943-2012 | км | 380 089,59 |
| ТППэпБГ 100х2х0,64-200В ГОСТ 31943-2012 | км | 583 597,30 |
| ТППэпБГ 100х2х0,7-200В ГОСТ 31943-2012 | км | 689 424,86 |
| ТППэпБГ 10х2х0,4-200В ГОСТ 31943-2012 | км | 51 458,42 |
| ТППэпБГ 10х2х0,5-200В ГОСТ 31943-2012 | км | 67 515,93 |
| ТППэпБГ 10х2х0,64-200В ГОСТ 31943-2012 | км | 86 244,47 |
| ТППэпБГ 10х2х0,7-200В ГОСТ 31943-2012 | км | 98 641,13 |
| ТППэпБГ 150х2х0,4-200В ГОСТ 31943-2012 | км | 369 949,79 |
| ТППэпБГ 150х2х0,5-200В ГОСТ 31943-2012 | км | 547 307,61 |
| ТППэпБГ 150х2х0,64-200В ГОСТ 31943-2012 | км | 836 046,31 |
| ТППэпБГ 150х2х0,7-200В ГОСТ 31943-2012 | км | 1 004 635,59 |
| ТППэпБГ 200х2х0,4-200В ГОСТ 31943-2012 | км | 483 386,39 |
| ТППэпБГ 200х2х0,5-200В ГОСТ 31943-2012 | км | 704 285,62 |
| ТППэпБГ 200х2х0,5-315 В ГОСТ 31943-2012 | км | 703 703,69 |
| ТППэпБГ 200х2х0,64-200В ГОСТ 31943-2012 | км | 1 092 174,79 |
| ТППэпБГ 200х2х0,7-200В ГОСТ 31943-2012 | км | 1 301 546,48 |
| ТППэпБГ 20х2х0,4-200В ГОСТ 31943-2012 | км | 76 587,21 |
| ТППэпБГ 20х2х0,5-200В ГОСТ 31943-2012 | км | 101 691,87 |
| ТППэпБГ 20х2х0,64-200В ГОСТ 31943-2012 | км | 143 402,09 |
| ТППэпБГ 20х2х0,7-200В ГОСТ 31943-2012 | км | 167 868,80 |
| ТППэпБГ 300х2х0,4-200В ГОСТ 31943-2012 | км | 688 807,73 |
| ТППэпБГ 300х2х0,5-200В ГОСТ 31943-2012 | км | 1 022 483,64 |
| ТППэпБГ 300х2х0,64-200В ГОСТ 31943-2012 | км | 1 602 622,56 |
| ТППэпБГ 300х2х0,7-200В ГОСТ 31943-2012 | км | 1 998 547,79 |
| ТППэпБГ 30х2х0,4-200В ГОСТ 31943-2012 | км | 99 499,70 |
| ТППэпБГ 30х2х0,5-200В ГОСТ 31943-2012 | км | 136 195,42 |
| ТППэпБГ 30х2х0,64-200В ГОСТ 31943-2012 | км | 196 959,41 |
| ТППэпБГ 30х2х0,7-200В ГОСТ 31943-2012 | км | 227 556,54 |
| ТППэпБГ 400х2х0,4-200В ГОСТ 31943-2012 | км | 890 828,13 |
| ТППэпБГ 400х2х0,5-200В ГОСТ 31943-2012 | км | 1 341 443,33 |
| ТППэпБГ 400х2х0,64-200В ГОСТ 31943-2012 | км | 2 209 345,44 |
| ТППэпБГ 500х2х0,4-200В ГОСТ 31943-2012 | км | 1 107 386,52 |
| ТППэпБГ 500х2х0,5-200В ГОСТ 31943-2012 | км | 1 689 337,03 |
| ТППэпБГ 50х2х0,4-200В ГОСТ 31943-2012 | км | 142 975,71 |
| ТППэпБГ 50х2х0,5-200В ГОСТ 31943-2012 | км | 201 138,33 |
| ТППэпБГ 50х2х0,64-200В ГОСТ 31943-2012 | км | 315 228,89 |
| ТППэпБГ 50х2х0,7-200В ГОСТ 31943-2012 | км | 369 884,23 |
| ТППэпБГ 600х2х0,4-200В ГОСТ 31943-2012 | км | 1 308 852,17 |
| ТППэпБГ 600х2х0,5-200В ГОСТ 31943-2012 | км | 2 080 007,94 |
| ТПпПБГ 100х2х0,4-200В ТУ 16.К01-42-2003 | км | 241 606,40 |
| ТПпПБГ 100х2х0,5-200В ТУ 16.К01-42-2003 | км | 370 289,13 |
| ТПпПБГ 100х2х0,64-200В ТУ 16.К01-42-2003 | км | 575 090,26 |
| ТПпПБГ 100х2х0,7-200В ТУ 16.К01-42-2003 | км | 669 394,13 |
| ТПпПБГ 10х2х0,4-200В ТУ 16.К01-42-2003 | км | 51 498,93 |
| ТПпПБГ 10х2х0,5-200В ТУ 16.К01-42-2003 | км | 64 671,23 |
| ТПпПБГ 10х2х0,64-200В ТУ 16.К01-42-2003 | км | 84 729,92 |
| ТПпПБГ 10х2х0,7-200В ТУ 16.К01-42-2003 | км | 94 990,63 |
| ТПпПБГ 150х2х0,4-200В ТУ 16.К01-42-2003 | км | 362 622,94 |
| ТПпПБГ 150х2х0,5-200В ТУ 16.К01-42-2003 | км | 525 759,16 |
| ТПпПБГ 150х2х0,64-200В ТУ 16.К01-42-2003 | км | 816 278,80 |
| ТПпПБГ 150х2х0,7-200В ТУ 16.К01-42-2003 | км | 965 013,12 |
| ТПпПБГ 200х2х0,4-200В ТУ 16.К01-42-2003 | км | 464 729,97 |
| ТПпПБГ 200х2х0,5-200В ТУ 16.К01-42-2003 | км | 680 476,25 |
| ТПпПБГ 200х2х0,64-200В ТУ 16.К01-42-2003 | км | 1 059 528,40 |
| ТПпПБГ 200х2х0,7-200В ТУ 16.К01-42-2003 | км | 1 268 462,62 |
| ТПпПБГ 20х2х0,4-200В ТУ 16.К01-42-2003 | км | 76 837,12 |
| ТПпПБГ 20х2х0,5-200В ТУ 16.К01-42-2003 | км | 98 025,66 |
| ТПпПБГ 20х2х0,64-200В ТУ 16.К01-42-2003 | км | 137 749,70 |
| ТПпПБГ 20х2х0,7-200В ТУ 16.К01-42-2003 | км | 160 908,16 |
Технические характеристики
Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение ТС.
Диапазон температур эксплуатации от -50°С до 60°С
Относительная влажность воздуха при температуре до 35°С 98%.
Прокладка и монтаж кабелей производится при температуре воздуха:
- для кабелей марки ТППэпБГ от -15°С до 60°С;
- для кабелей марки ТПпПБГ от -10°С до 50°С.
Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм2 общего сечения токопроводящих жил.
Допустимый радиус изгиба кабелей не менее 12 диаметров по броне.
Строительная длина кабелей в зависимости от номинального числа пар:
- 5-20 - 500 м;
- 30-50 - 400 м;
- 100-150 - 300 м;
- 200-300 - 250 м;
- 400-600 - 200 м.
Минимальный срок службы:
- для кабелей марки ТППэпБГ - 20 лет;
- для кабелей марки ТПпПБГ - 25 лет.
Гарантийный срок эксплуатации кабелей 3 года.
