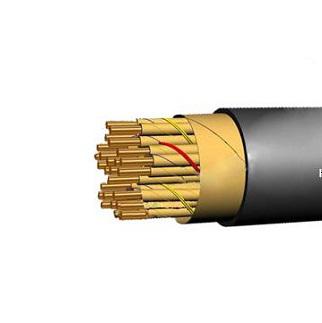

ТГ, ТБ, ТБГ ТУ 16.К71-008-87

1. Токопроводящая жила - из медной проволоки .
2. Изоляция - трубчато-бумажная.
3. Скрученная пара.
4. Пучки - элементарные пяти- или десятипарные .
5. Скрутка - в кабелях свыше 100 пар элементарные пучки скручиваются в главные 50-парные или 100-парные пучки.
6. Скрученный сердечник.
7. Поясная изоляция - кабельная бумага (ленты).
8. Оболочка из сурьмянистого свинца.

Заказать

9. Защитный покров:

ТБГ -типа БГ:

  • подушка - из крепированной бумаги и битума;
  • броня - из двух стальных оцинкованных лент.

ТБ -типа Б:

  • подушка - из крепированной бумаги и битума;
  • броня - из двух стальных лент;
  • наружный покров - из стеклопряжи, битума и мелового раствора.

Технические характеристики

Климатическое исполнение У, УХЛ, Т, категория размещения – 1, 2 по ГОСТ 15150.

Диапазон температур эксплуатации от 50°С до - 50°С.
Прокладка и монтаж кабелей производится при температуре воздуха не менее - 15°С.

Допустимый радиус изгиба кабелей марки:

  • ТГ не менее 10 диаметров по оболочке;
  • ТБГ не менее 12 диаметров по оболочке.

Электрическое сопротивление ТПЖ при температуре 20°С:

  • с диаметром ТПЖ 0.5 мм 90 ± 5 Ом/км;
  • с диаметром ТПЖ 0.64 мм 55 ± 3 Ом/км.

Электрическое сопротивление изоляции ТПЖ при температуре 20°С не менее 8000 МОм * км.
Рабочая емкость кабелей на частоте 800 или 1000 Гц :

  • с диаметром ТПЖ 0.5 мм не более 52 нФ/км;
  • с диаметром ТПЖ 0.64 мм не более 50 нФ/км.

Расчетный коэффициент затухания на частоте 800 Гц на 1 км длины:

  • с диаметром ТПЖ 0.5 мм, с трубчато-бумажной изоляцией 1.24 дБ;
  • с диаметром ТПЖ 0.64 мм, с трубчато-бумажной изоляцией 0.97 дБ.

Строительная длина кабелей в зависимости от номинального числа пар:

  • 10-20 - 500 м;
  • 30-50 - 300 м;
  • 100-200 - 200 м;
  • 500-1200 - 150 м.

Минимальный срок службы 25 лет.
Гарантийный срок эксплуатации кабелей 3 года с момента ввода в эксплуатацию.
