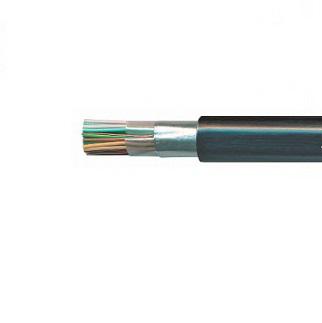

КВППэпЗ ТУ 16.К01-24-00

1.Токопроводящая жила - из медной мягкой круглой проволоки диаметром 0.5 или 0.64 мм.
2. Изоляция - из сплошного полиэтилена толщиной 0.35 мм для жил диаметром 0.5 мм и 0.4 мм для жил диаметром 0.64 мм.
3. Пара, скрученная однонаправленной скруткой с согласованными шагами в пределах 20 - 60 мм.
4. Скрутка - элементарные пяти- или десятипарные пучки, скрученные однонаправленной скруткой. Шаги скрутки не более 600 мм.

Заказать

5. Сердечник, скрученный однонаправленной скруткой, с шагом не более 75 диаметров по скрутке сердечника.
6. Заполнение - гидрофобный заполнитель.
7. Поясная изоляция - полиэтилентерефталатные ленты.
8. Заполнение - гидрофобный заполнитель.
9. Экран - алюмополимерная лента, под экраном проложена медная луженая контактная проволока диаметром 0.4-0.5 мм.
10. Оболочка из полиэтилена.

Технические характеристики

Климатическое исполнение УХЛ, категорий размещения 1 и 2 по ГОСТ 15150.
Диапазон температур эксплуатации  от -50°С до 50°С.
Относительная влажность воздуха при температуре до 35ºС  98%.
Прокладка и монтаж кабелей производится при температуре воздуха от – 100С до 50°С.
Допустимый радиус изгиба кабелей  не менее 10 диаметров по пластмассовой оболочке.

Строительная длина кабелей с числом пар:

  • до 20 вкл  не менее 500 м;
  • св. 20 до 50 вкл.  не менее 400 м;
  • 50 не менее 300 м.

Минимальный срок службы 25 лет.
Гарантийный срок эксплуатации кабелей 3 года.
