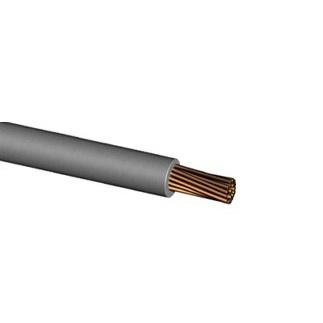

ПуПнг(А)-HF, ПуГПнг(А)–HF, ПуППнг(А)-HF, ПуГППнг(А)-HF, КуППнг(А)-HF, КуГППнг(А)-HF ТУ 16.К01-62-2009
Токопроводящая жила - из медной мягкой проволоки , соответствует ГОСТ 22483.
Изоляция - из полимерной композиции, не содержащей галогенов. Изолированные жилы проводов и кабелей должны имть отличительную расцветку. Расцветка жил - сплошная.
Стоимость:
| Наименование | Ед. изм. | Цена прайса, руб. без НДС |
| ПуПнг(А)-HF 1х0,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 4 676,74 |
| ПуПнг(А)-HF 1х0,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 4 676,74 |
| ПуПнг(А)-HF 1х0,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 4 676,74 |
| ПуПнг(А)-HF 1х0,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 4 676,74 |
| ПуПнг(А)-HF 1х0,75 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 6 298,63 |
| ПуПнг(А)-HF 1х0,75 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 6 298,63 |
| ПуПнг(А)-HF 1х0,75 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 6 298,63 |
| ПуПнг(А)-HF 1х0,75 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 6 298,63 |
| ПуПнг(А)-HF 1х1 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 8 301,12 |
| ПуПнг(А)-HF 1х1 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 8 301,12 |
| ПуПнг(А)-HF 1х1 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 8 301,12 |
| ПуПнг(А)-HF 1х1 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 8 301,12 |
| ПуПнг(А)-HF 1х1,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 11 544,56 |
| ПуПнг(А)-HF 1х1,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 11 544,56 |
| ПуПнг(А)-HF 1х1,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 11 544,56 |
| ПуПнг(А)-HF 1х1,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 11 544,56 |
| ПуПнг(А)-HF 1х1,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 11 544,56 |
| ПуПнг(А)-HF 1х10 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 70 413,11 |
| ПуПнг(А)-HF 1х10 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 70 413,11 |
| ПуПнг(А)-HF 1х10 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 70 413,11 |
| ПуПнг(А)-HF 1х10 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 70 413,11 |
| ПуПнг(А)-HF 1х16 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 113 990,73 |
| ПуПнг(А)-HF 1х16 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 113 990,57 |
| ПуПнг(А)-HF 1х16 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 113 990,57 |
| ПуПнг(А)-HF 1х16 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 113 990,57 |
| ПуПнг(А)-HF 1х16 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 113 990,57 |
| ПуПнг(А)-HF 1х2,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 18 427,07 |
| ПуПнг(А)-HF 1х2,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 18 427,07 |
| ПуПнг(А)-HF 1х2,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 18 427,07 |
| ПуПнг(А)-HF 1х2,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 19 407,23 |
| ПуПнг(А)-HF 1х2,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 18 427,07 |
| ПуПнг(А)-HF 1х2,5 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 18 427,07 |
| ПуПнг(А)-HF 1х25 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 180 787,49 |
| ПуПнг(А)-HF 1х25 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 180 787,29 |
| ПуПнг(А)-HF 1х25 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 180 787,29 |
| ПуПнг(А)-HF 1х25 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 180 787,29 |
| ПуПнг(А)-HF 1х25 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 180 787,29 |
| ПуПнг(А)-HF 1х35 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 242 870,62 |
| ПуПнг(А)-HF 1х35 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 242 870,62 |
| ПуПнг(А)-HF 1х35 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 242 870,62 |
| ПуПнг(А)-HF 1х35 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 242 870,62 |
| ПуПнг(А)-HF 1х4 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 29 071,12 |
| ПуПнг(А)-HF 1х4 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 29 071,12 |
| ПуПнг(А)-HF 1х4 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 29 071,12 |
| ПуПнг(А)-HF 1х4 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 29 071,12 |
| ПуПнг(А)-HF 1х50 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 334 591,74 |
| ПуПнг(А)-HF 1х6 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 41 581,64 |
| ПуПнг(А)-HF 1х6 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 41 581,64 |
| ПуПнг(А)-HF 1х6 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 41 581,64 |
| ПуПнг(А)-HF 1х6 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 41 581,64 |
| ПуПнг(А)-HF 1х6 450/750В ТУ 16.К01-62-2009 (ГОСТ 31947-2012) | км | 41 581,64 |
Предпочтительная схема расцветки:
|
Число жил в проводе и кабеле, шт |
Цвет изоляции жилы |
||||
|
Порядковый номер жилы |
|||||
|
1 |
2 |
3 |
4 |
5 |
|
|
2 |
синий |
серый |
|
|
|
|
3 |
коричневый |
зеленый-желтый |
синий |
|
|
|
черный |
серый |
|
|
||
|
4 |
коричневый |
зеленый-желтый |
черный |
серый |
|
|
синий |
черный |
серый |
|
||
|
5 |
коричневый |
зеленый-желтый |
синий |
черный |
серый |
|
синий |
черный |
серый |
черный |
||
Зеленый и желтый цвета в указанной комбинации используют только для обозначения жилы заземления (РЕ), а синий цвет - для обозначения нулевой жилы (N).
Одножильные провода могут изготавливаться различных цветов. Цвет изоляции оговаривается в заказе. При отсутствии в заказе указания об определенном цвете изготовитель изготавливает провода с расцветкой по своему усмотрению. Для проводов, используемых для целей заземления, изоляция должна иметь зелено-желтую расцветку.
Изолированные жилы кабелей ПуППнг(А)-HF уложены параллельно в одной плоскости, многожильных кабелей КуППнг(А)-HF и КуГППнг(А)-HF - скручены между собой. Изолированные жилы имеют отличительную расцветку.
3. Оболочка (для проводов марок ПуППнг(А)-HF, ПуГППнг(А)-HF и кабелей КуППнг(А)-HF, КуГППнг(А)-HF) - из полимерной композиции, не содержащей галогенов.
Технические характеристики
Вид климатического исполнения У , категория размещения 2 по ГОСТ 15150.
Диапазон температур эксплуатации от -50 ° С до 70° С.
Относительная влажность воздуха при температуре до 35 ° С до 98% , степень жесткости III
Монтаж проводов и кабелей должен производиться при температуре не ниже - 15° С
Радиус изгиба при монтаже должен быть не менее 10 D для проводов марок ПуПнг(А)-HF, ПуППнг(А)-HF и кабеля марки КуППнг(А)-HF и не менее 5 D для проводов марок ПуГПнг(А)–HF, ПуГППнг(А)-HF и кабеля марки КуГППнг(А)-HF.
Провода и кабели не распространяют горение при групповой прокладке по категории А.
Дымообразование при горении и тлении проводов и кабелей не должно приводить к снижению светопроницаемости в испытательной камере, более чем на 40 %.
Значения показателей коррозионной активности продуктов дымо-газовыделения при горении и тлении материалов изоляции, заполнения и оболочки соответствуют указанным в таблице:
|
Наименование показателя |
Значение |
|
1. Содержание газов галогеновых кислот в пересчете на HCl, мг/г, не более |
5,0 |
|
1. Проводимость водного раствора с адсорбированными продуктами дымо-газовыделения, мкСм/мм, не более |
10,0 |
|
3. Показатель рН (кислотное число), не менее |
4,3 |
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины провода (кабеля) и температуру 20 ° С, должно соответствовать требованиям ГОСТ 22483.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 °С, должно быть не менее 5 МОм.
Длительно допустимая температура нагрева жил не должна превышать 70 ° С.
Провода и кабели стойки к удару при температуре - 15 ° С (для проводов марок ПуПнг(А)-HF, ПуППнг(А)-HF и кабеля марки КуППнг(А)-HF)
Гарантийный срок эксплуатации провода и кабеля - 3 года.
Строительная длина проводов и кабелей, не менее - 100 м.
Срок службы проводов и кабелей - не менее 30 лет при соблюдении потребителем требования по транспортированию, хранению, монтажу и эксплуатации. Срок службы исчисляется с даты изготовления проводов и кабелей.
Срок хранения проводов и кабелей:
- на открытых площадках- не более 2 лет,
- под навесом - не более 5 лет,
- в закрытых помещениях - не более 10 лет.
