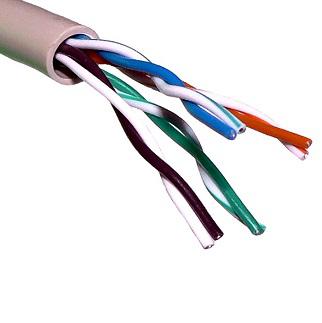

НВПнг(С)-LS, НВПпнг(С)-LS, НВПЭнг(С)-LS ТУ 16.К01-51-2006

1. Токопроводящие жилы - однопроволочные, из медной мягкой круглой проволоки номинальным диаметром 0.52 мм.

2. Изоляция:

в кабелях марок НВПнг(С)–LS и НВПЭнг(С) – LS - из полиэтилена наложена в виде сплошного слоя;

в кабелях марок НВПпнг(С)- LS - из полиэтилена в виде пленко-пористо-пленочного слоя.

3. Витая пара- из двух изолированных жил, отличающихся по цвету, скрученных в пару с согласованными шагами.

4. Сердечник - витые пары скручиваются в сердечник.

Заказать

5. Экран - в кабелях марок НВПЭнг(С)-LS из фольгированного лавсана. Под экраном проложена медная луженая контактная проволока.

6. Оболочка - из поливинилхлоридной композиции пониженной пожарной опасности, цвет серый.

Допускается изготовление оболочки кабелей других цветов, в этом случае цвет оболочки оговоривается при заказе.

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
НВПпнг(С)-LS 2х2х0,52 3 кат. 200 В ТУ 16.К01-51-2006 км 13 068,52
НВПпнг(С)-LS 2х2х0,52 5 кат. 200 В ТУ 16.К01-51-2006 км 13 068,52
НВПпнг(С)-LS 2х2х0,52 5е кат. 200 В ТУ 16.К01-51-2006 км 13 068,52
НВПпнг(С)-LS 4х2х0,52 3 кат. 200 В ТУ 16.К01-51-2006 км 20 682,72
НВПпнг(С)-LS 4х2х0,52 5 кат. 200 В ТУ 16.К01-51-2006 км 20 682,72
НВПпнг(С)-LS 4х2х0,52 5е кат. 200 В ТУ 16.К01-51-2006 км 20 682,72

Технические характеристики

Кабели изготавливаются в климатическом исполнении У и Т, категории размещения 3, 4 по ГОСТ 15150.

Диапазон температур эксплуатации - от -20°С до 60°С.

Относительная влажность воздуха при температуре до 35°С - до 98%.

Кабели стойки в условиях монтажных и эксплуатационных изгибов на радиус не менее 8 наружных диаметров кабеля при пониженной температуре окружающей среды до -15 °С.

Дымообразование при горении и тлении кабеля не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.

Кабели не распространяют горение при групповой прокладке в по категории С.

Электрическое сопротивление ТПЖ, пересчитанное на 100 м длины кабеля и температуру 20°С - не более 9,5 Ом.

Электрическое сопротивление изоляции ТПЖ, пересчитанное на 1км длины и температуру 20°С, не менее - 6500 МОм.

Омическая асимметрия жил в рабочей паре на длине 100 м - не более 3%.

Электрическая емкость цепи при переменном токе частотой 800 или 1000 Гц на 100 м длины кабеля - не более 56 нФ.

Волновое сопротивление цепей в рабочем диапазоне частот 0,772-100 МГц - 100±15 Ом

Испытательное напряжение в течение 1 мин. между жилами, между жилами и экраном:

  • при постоянном токе - 1000 В;
  • при переменном токе частотой 50 Гц - 700 В.

Значения затухания цепей в рабочем диапазоне частот (дБ/100 м) приведены в табличных данных.

Значения переходного затухания на ближнем конце Ао (NEXT) в рабочем диапазоне частот (дБ/100 м) приведены в табличных данных.

Строительная длина кабелей - не менее 90 м.

Гарантийный срок эксплуатации 2 года с даты ввода кабелей в эксплуатацию , но не позднее 6 месяцев с даты изготовления
