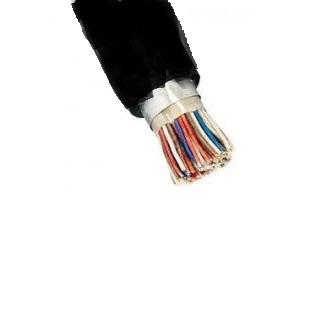

СБЗПБбШв , СБЗПБбШп ГОСТ 31995-2012

1. Токопроводящая жила- из медной мягкой круглой проволоки номинальным диаметром 0.9 мм.
2. Изоляция - из полиэтилена .
3. Скрученная пара в кабелях парной скрутки.
4. Сердечник - одиночные жилы или пары скручены в сердечник.
5. Заполнение свободного пространства сердечника гидрофобным заполнителем.
6. Поясная изоляция – лента полиэтилентерефталатная.
7. Экран – алюминиевая лента (по согласованию с заказчиком возможно исполнение без экрана), под экраном проложена медная контактная проволока.

Заказать

8. Оболочка- из полиэтилена.
9. Броня - из двух стальных оцинкованных лент.
10. Защитный шланг в кабелях марки СБЗПБбШв - из ПВХ пластиката, в кабелях марки СБЗПБбШп – из полиэтилена.

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
СБЗПБбШв 19х2х0,9 700 В ГОСТ 31995-2012 км 233 599,53
СБЗПБбШв 30х2х0,9 700 В ГОСТ 31995-2012 км 345 222,35
СБЗПБбШв 3х0,9 700 В ГОСТ 31995-2012 км 39 859,82
СБЗПБбШв 4х0,9 700 В ГОСТ 31995-2012 км 48 132,42
СБЗПБбШв 5х0,9 700 В ГОСТ 31995-2012 км 52 500,60
СБЗПБбШв 7х0,9 700 В ГОСТ 31995-2012 км 63 161,73
СБЗПБбШп 10х2х0,9 700 В ГОСТ 31995-2012 км 137 452,74
СБЗПБбШп 12х0,9 700 В ГОСТ 31995-2012 км 91 140,62
СБЗПБбШп 12х2х0,9 700 В ГОСТ 31995-2012 км 160 460,96
СБЗПБбШп 12х2х1 700 В ГОСТ 31995-2012 км 188 159,62
СБЗПБбШп 14х2х0,9 700 В ГОСТ 31995-2012 км 181 927,27
СБЗПБбШп 16х0,9 700 В ГОСТ 31995-2012 км 114 091,67
СБЗПБбШп 19х0,9 700 В ГОСТ 31995-2012 км 128 690,32
СБЗПБбШп 19х2х0,9 700 В ГОСТ 31995-2012 км 233 051,57
СБЗПБбШп 19х2х1 700 В ГОСТ 31995-2012 км 274 783,73
СБЗПБбШп 21х0,9 700 В ГОСТ 31995-2012 км 137 427,71
СБЗПБбШп 24х0,9 700 В ГОСТ 31995-2012 км 153 814,22
СБЗПБбШп 24х2х0,9 700 В ГОСТ 31995-2012 км 286 034,02
СБЗПБбШп 24х2х1 700 В ГОСТ 31995-2012 км 337 881,69
СБЗПБбШп 27х0,9 700 В ГОСТ 31995-2012 км 167 112,76
СБЗПБбШп 27х2х0,9 700 В ГОСТ 31995-2012 км 316 682,12
СБЗПБбШп 30х0,9 700 В ГОСТ 31995-2012 км 186 009,55
СБЗПБбШп 30х2х0,9 700 В ГОСТ 31995-2012 км 343 355,44
СБЗПБбШп 30х2х1 700 В ГОСТ 31995-2012 км 411 182,39
СБЗПБбШп 33х0,9 700 В ГОСТ 31995-2012 км 199 172,38
СБЗПБбШп 37х0,9 700 В ГОСТ 31995-2012 км 218 716,99
СБЗПБбШп 3х0,9 700 В ГОСТ 31995-2012 км 39 574,31
СБЗПБбШп 3х2х0,9 700 В ГОСТ 31995-2012 км 63 630,47
СБЗПБбШп 3х2х1 700 В ГОСТ 31995-2012 км 69 585,57
СБЗПБбШп 42х0,9 700 В ГОСТ 31995-2012 км 246 041,45
СБЗПБбШп 48х0,9 700 В ГОСТ 31995-2012 км 274 254,41
СБЗПБбШп 4х0,9 700 В ГОСТ 31995-2012 км 47 156,20
СБЗПБбШп 4х1 700 В ГОСТ 31995-2012 км 51 905,47
СБЗПБбШп 4х2х0,9 700 В ГОСТ 31995-2012 км 72 431,81
СБЗПБбШп 4х2х1 700 В ГОСТ 31995-2012 км 82 393,57
СБЗПБбШп 5х0,9 700 В ГОСТ 31995-2012 км 52 202,38
СБЗПБбШп 61х0,9 700 В ГОСТ 31995-2012 км 335 879,17
СБЗПБбШп 7х0,9 700 В ГОСТ 31995-2012 км 62 082,00
СБЗПБбШп 7х2х0,9 700 В ГОСТ 31995-2012 км 104 437,17
СБЗПБбШп 7х2х1 700 В ГОСТ 31995-2012 км 122 165,39
СБЗПБбШп 9х0,9 700 В ГОСТ 31995-2012 км 73 953,10

Технические характеристики

Климатическое исполнение УХЛ, Т, категорий размещения 2, 3, 5 по ГОСТ 15150.
Диапазон температур эксплуатации :

  • для кабелей марки СБЗПБбШв от -40°С до 60°С;
  • для кабелей марки СБЗПБбШп  от -50°С до 60°С.

Относительная влажность воздуха при температуре до 35°С до 98 %.
Прокладка производится при температуре воздуха от  -15°С до 60°С.
Кабели должны быть защищены от прямого солнечного излучения.
Радиус изгиба кабелей при прокладке и монтаже  не менее 12 максимальных наружных диаметров.
Электрическое сопротивление ТПЖ постоянному току при температуре 20°С с диаметром жил 0.9 мм не более 28,8 Ом/км.
Электрическое сопротивление изоляции ТПЖ постоянному току  при температуре  20°С не менее 4000 МОм×км.
Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин  2500 В.
Рабочая емкость при переменном токе частотой 800 или 1000 Гц:

  •  пар кабелей парной скрутки не более 100 нФ/км;
  • жил кабелей с одиночными жилами не более 150 нФ/км.

Коэффициент затухания пар кабелей парной скрутки при переменном токе частотой 800 Гц при
температуре 20°С с диаметром жил 0.9 мм не более 1.04 дБ/км.
Переходное затухание на ближнем конце между любыми парами кабелей парной
скрутки при переменном токе частотой 800 Гц на длине 300 м:

  • для 100% значений  не менее 60 дБ;
  • для 80% значений не менее 62 дБ.

Относительное удлинение при разрыве оболочки :

  • из ПВХ пластиката не менее 125%;
  • из полиэтилена не менее 300%.

Относительное удлинение при разрыве изоляции не менее 300%.
Прочность при растяжении оболочки  не менее 9 МПа.
Прочность при растяжении изоляции не менее 9 МПа.
Строительная длина кабеля: не менее 300 м.

Срок службы кабелей не менее 17 лет.
Гарантийный срок эксплуатации  4.5 года с даты ввода кабелей в эксплуатацию.
