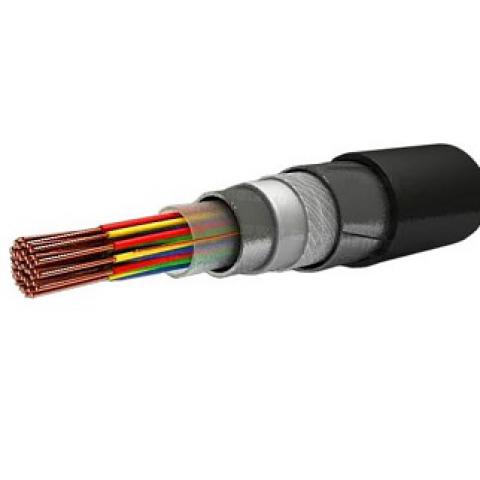

СБВБбШвнг ГОСТ 31995-2012

1. Токопроводящая жила - из медной мягкой круглой проволоки номинальным диаметром 0.9 мм.
2. Изоляция - из полиэтилена.
3. Скрученная пара - в кабелях парной скрутки.
4. Сердечник - одиночные жилы или пары скручены в сердечник.
5. Поясная изоляция – лента полиэтилентерефталатная.
6. Экран – алюминиевая лента (по согласованию с заказчиком). Под экраном проложена медная контактная проволока.

Заказать

7. Оболочка - из ПВХ пластиката пониженной горючести.
8. Броня - из двух стальных оцинкованных лент.
9. Защитный шланг - из ПВХ пластиката пониженной горючести.

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
СБВБбШвнг 10х2х0,9 700 В ГОСТ 31995-2012 км 139 400,02
СБВБбШвнг 12х0,9 700 В ГОСТ 31995-2012 км 93 900,57
СБВБбШвнг 12х2х0,9 700 В ГОСТ 31995-2012 км 162 336,19
СБВБбШвнг 14х2х0,9 700 В ГОСТ 31995-2012 км 183 356,54
СБВБбШвнг 14х2х1 700 В ГОСТ 31995-2012 км 214 353,13
СБВБбШвнг 15х2х0,9 700 В ГОСТ 31995-2012 км 191 279,91
СБВБбШвнг 16х0,9 700 В ГОСТ 31995-2012 км 116 263,81
СБВБбШвнг 19х0,9 700 В ГОСТ 31995-2012 км 131 789,71
СБВБбШвнг 19х2х0,9 700 В ГОСТ 31995-2012 км 233 758,31
СБВБбШвнг 19х2х1 700 В ГОСТ 31995-2012 км 275 429,83
СБВБбШвнг 21х0,9 700 В ГОСТ 31995-2012 км 140 524,85
СБВБбШвнг 24х0,9 700 В ГОСТ 31995-2012 км 156 591,93
СБВБбШвнг 24х2х0,9 700 В ГОСТ 31995-2012 км 287 909,38
СБВБбШвнг 27х0,9 700 В ГОСТ 31995-2012 км 169 886,97
СБВБбШвнг 27х2х0,9 700 В ГОСТ 31995-2012 км 318 083,45
СБВБбШвнг 30х0,9 700 В ГОСТ 31995-2012 км 187 850,72
СБВБбШвнг 30х2х0,9 700 В ГОСТ 31995-2012 км 344 756,78
СБВБбШвнг 33х0,9 700 В ГОСТ 31995-2012 км 201 029,76
СБВБбШвнг 37х0,9 700 В ГОСТ 31995-2012 км 221 189,98
СБВБбШвнг 3х0,9 700 В ГОСТ 31995-2012 км 40 874,86
СБВБбШвнг 3х2х0,9 700 В ГОСТ 31995-2012 км 66 088,77
СБВБбШвнг 3х2х1 700 В ГОСТ 31995-2012 км 71 612,27
СБВБбШвнг 42х0,9 700 В ГОСТ 31995-2012 км 247 279,20
СБВБбШвнг 48х0,9 700 В ГОСТ 31995-2012 км 276 379,20
СБВБбШвнг 4х0,9 700 В ГОСТ 31995-2012 км 48 767,35
СБВБбШвнг 4х1 700 В ГОСТ 31995-2012 км 52 839,35
СБВБбШвнг 4х2х0,9 700 В ГОСТ 31995-2012 км 74 890,11
СБВБбШвнг 4х2х1 700 В ГОСТ 31995-2012 км 84 567,12
СБВБбШвнг 5х0,9 700 В ГОСТ 31995-2012 км 53 135,20
СБВБбШвнг 61х0,9 700 В ГОСТ 31995-2012 км 337 654,58
СБВБбШвнг 7х0,9 700 В ГОСТ 31995-2012 км 64 616,07
СБВБбШвнг 7х2х0,9 700 В ГОСТ 31995-2012 км 106 815,59
СБВБбШвнг 9х0,9 700 В ГОСТ 31995-2012 км 76 679,82

Технические характеристики

Климатическое исполнение УХЛ, Т, категорий размещения 2, 3, 5 по ГОСТ 15150.
Диапазон температур эксплуатации от - 40 °С  до  60°С.
Относительная влажность воздуха при температуре до 35°С до 98 %.
Прокладка производится при температуре воздуха от -15°С до 60°С.
Кабели должны быть защищены от прямого солнечного излучения.
Радиус изгиба кабелей при прокладке и монтаже не менее 12 максимальных наружных диаметров.
Электрическое сопротивление ТПЖ постоянному току при температуре  20°С с диаметром жил

  • 0.9 мм не более 28,8 Ом/км.

Электрическое сопротивление изоляции ТПЖ постоянному току при температуре 20° не менее 5000 МОм×км.

  • Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин 2500 В
  • Рабочая емкость при переменном токе частотой 800 или 1000 Гц
  • пар кабелей парной скрутки не более 100 нФ/км
  • жил кабелей с одиночными жилами не более 150 нФ/км

Коэффициент затухания пар кабелей парной скрутки при переменном токе
частотой 800 Гц при температуре 20°С с диаметром жил:

  •  0.9 мм не более 1.04 дБ/км.

Переходное затухание на ближнем конце между любыми парами кабелей парной
скрутки при переменном токе частотой 800 Гц на длине 300 м:

  • для 100 % значений  не менее 60 дБ;
  • для 80 % значений не менее 62 дБ.

Относительное удлинение при разрыве оболочки не менее 125 %.
Относительное удлинение при разрыве изоляции не менее 300 %.
Прочность при растяжении оболочки не менее 9 МПа.
Прочность при растяжении изоляции не менее 9 МПа.
Строительная длина кабеля не менее 300 м.

Срок службы кабелей  не менее 12 лет.
Гарантийный срок эксплуатации  4.5 года с даты ввода кабелей в эксплуатацию.
