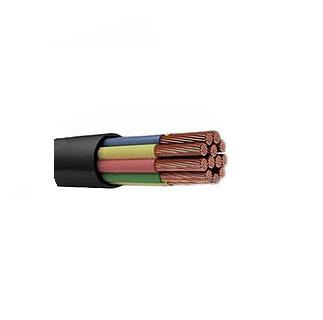

СБПБбШв, СБПБбШп ГОСТ 31995-2012

1. Токопроводящая жила- из медной мягкой круглой проволоки номинальным диаметром 0.9 мм.
2. Изоляция - из полиэтилена.
3. Скрученная пара - в кабелях парной скрутки.
4. Сердечник - одиночные жилы или пары скручены в сердечник.
5. Поясная изоляция – лента полиэтилентерефталатная.
6. Экран – алюминиевая лента (по согласованию с заказчиком), под экраном проложена медная контактная проволока

7. Оболочка- из полиэтилена.
8. Броня - из двух стальных оцинкованных лент.
9. Защитный шланг - в кабелях марки СБПБбШв - из ПВХ пластиката, в кабелях марки СБПБбШп – из полиэтилена.

Заказать

Стоимость:

Наименование Ед. изм. Цена прайса,
руб. без НДС
СБПБбШв 16х0,9 700 В ГОСТ 31995-2012 км 112 822,39
СБПБбШв 24х1 700 В ГОСТ 31995-2012 км 181 521,36
СБПБбШв 24х2х1 700 В ГОСТ 31995-2012 км 335 159,86
СБПБбШв 3х0,9 700 В ГОСТ 31995-2012 км 39 250,56
СБПБбШв 3х2х0,9 700 В ГОСТ 31995-2012 км 62 658,16
СБПБбШв 42х0,9 700 В ГОСТ 31995-2012 км 242 244,68
СБПБбШв 4х0,9 700 В ГОСТ 31995-2012 км 46 794,74
СБПБбШв 5х0,9 700 В ГОСТ 31995-2012 км 51 162,61
СБПБбШв 7х0,9 700 В ГОСТ 31995-2012 км 66 035,75
СБПБбШп 10х2х0,9 700 В ГОСТ 31995-2012 км 133 777,23
СБПБбШп 12х0,9 700 В ГОСТ 31995-2012 км 89 466,91
СБПБбШп 12х2х0,9 700 В ГОСТ 31995-2012 км 156 252,74
СБПБбШп 14х2х0,9 700 В ГОСТ 31995-2012 км 177 166,66
СБПБбШп 16х0,9 700 В ГОСТ 31995-2012 км 111 482,95
СБПБбШп 19х0,9 700 В ГОСТ 31995-2012 км 130 455,77
СБПБбШп 19х2х0,9 700 В ГОСТ 31995-2012 км 226 913,28
СБПБбШп 21х0,9 700 В ГОСТ 31995-2012 км 139 190,90
СБПБбШп 24х0,9 700 В ГОСТ 31995-2012 км 155 601,88
СБПБбШп 24х2х0,9 700 В ГОСТ 31995-2012 км 278 372,85
СБПБбШп 27х0,9 700 В ГОСТ 31995-2012 км 168 897,00
СБПБбШп 27х2х0,9 700 В ГОСТ 31995-2012 км 308 337,05
СБПБбШп 30х0,9 700 В ГОСТ 31995-2012 км 181 767,27
СБПБбШп 30х2х0,9 700 В ГОСТ 31995-2012 км 335 010,38
СБПБбШп 33х0,9 700 В ГОСТ 31995-2012 км 194 926,73
СБПБбШп 37х0,9 700 В ГОСТ 31995-2012 км 219 726,42
СБПБбШп 3х0,9 700 В ГОСТ 31995-2012 км 38 368,37
СБПБбШп 3х2х0,9 700 В ГОСТ 31995-2012 км 61 512,70
СБПБбШп 42х0,9 700 В ГОСТ 31995-2012 км 240 571,94
СБПБбШп 48х0,9 700 В ГОСТ 31995-2012 км 274 245,53
СБПБбШп 4х0,9 700 В ГОСТ 31995-2012 км 45 820,50
СБПБбШп 4х2х0,9 700 В ГОСТ 31995-2012 км 70 314,04
СБПБбШп 5х0,9 700 В ГОСТ 31995-2012 км 50 188,34
СБПБбШп 61х0,9 700 В ГОСТ 31995-2012 км 336 565,72
СБПБбШп 7х0,9 700 В ГОСТ 31995-2012 км 64 784,83
СБПБбШп 7х2х0,9 700 В ГОСТ 31995-2012 км 101 846,60
СБПБбШп 9х0,9 700 В ГОСТ 31995-2012 км 76 203,28

Технические характеристики

Климатическое исполнение УХЛ, Т, категорий размещения 2, 3, 5 по ГОСТ 15150.
Диапазон температур эксплуатации :

  • для кабелей марки СБПБбШв от -40°С до 60°С;
  • для кабелей марки СБПБбШп от -50°С до 60°С.

Относительная влажность воздуха при температуре до 35°Сдо 98 %.
Прокладка производится при температуре воздуха от  -15°С до 60°С.
Кабели должны быть защищены от прямого солнечного излучения.
Радиус изгиба кабелей при прокладке и монтаже не менее  12 максимальных наружных диаметров.
Электрическое сопротивление ТПЖ постоянному току при температуре 20°С с диаметром жил

  • 0.9 мм не более 28,8 Ом/км.

Электрическое сопротивление изоляции ТПЖ постоянному току при температуре 20 °С не менее 5000 МОм×км.
Испытательное напряжение при частоте тока 50 Гц между жилами в течение 1 мин 2500 В.
Рабочая емкость при переменном токе частотой 800 или 1000 Гц.

  • пар кабелей парной скрутки не более 100 нФ/км;
  • жил кабелей с одиночными жилами не более 150 нФ/км.

Коэффициент затухания пар кабелей парной скрутки при переменном токе частотой 800 Гц при
температуре 20°С с диаметром жил  0.9 мм не более 1.04 дБ/км.
Переходное затухание на ближнем конце между любыми парами кабелей парной
скрутки при переменном токе частотой 800 Гц на длине 300 м:

  • для 100% значений  не менее 60 дБ;
  • для 80% значений не менее 62 дБ.

Относительное удлинение при разрыве оболочки:

  • из ПВХ пластиката не менее 125 %;
  • из полиэтилена не менее 300 %.

Относительное удлинение при разрыве изоляции не менее 300 %.
Прочность при растяжении оболочки не менее 9 МПа.
Прочность при растяжении изоляции не менее 9 МПа.
Строительная длина кабеля: не менее 300 м.

Срок службы кабелей не менее 12 лет.
Гарантийный срок эксплуатации  4.5 года с даты ввода кабелей в эксплуатацию.
