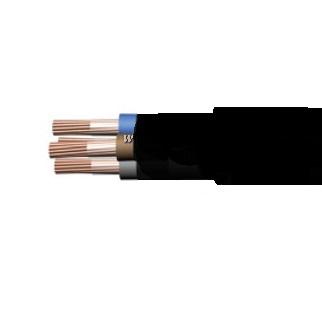

КГЭШ, КГЭШТ, КГЭТШ на 1140 В ТУ 16.К73.012-95

1. Токопроводящая жила- медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483.
2. Разделительный слой - синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле..
3. Изоляция - из резины изоляционной. Основные изолированные жилы имеют сплошную отличительную расцветку. Вспомогательные жилы в группе из трех жил имеют сплошную отличительную расцветку, в группе из шести жил имеется счетная пара жил, отличающаяся между собой и от других жил цветом. Жила заземления выполняется без изоляции.

Заказать

4. Экран - наложен поверх изоляции основных жил из электропроводящей резины номинальной толщиной 0.5 мм.

5. Скрутка - вспомогательные изолированные жилы скручены в группы из трех, пяти или шести жил с шагом не более 8 наружных диаметров по скрутке. Поверх скрученных вспомогательных жил допускается наложение синтетической пленки и общего экрана из электропроводящей резины номинальной толщиной 1 мм, минимальный 0,5 мм. Экранированные основные жилы и жила заземления 4-х жильных кабелей должны быть скручены между собой, экранированные основные жилы и и группы из трех или шести вспомогательных жил – вокруг жилы заземления. Шаг скрутки жил в кабель не более десяти номинальных наружных диаметров по скрутке.

6. Разделительный слой - поверх скрученных жил наложена синтетическая пленка или полотно нетканое. Допускается изготовление кабелей без синтетической пленки или нетканого полотна при условии обеспечения свободного отделения изолированных жил от оболочки, разрушение синтетической пленки, заполнение междужильного пространства кабелей материалами, не распространяющими горения.

7. Оболочка - однослойная или двухслойная из резины шланговой.

Технические характеристики

Климатическое исполнение У, категория размещения - 5 по ГОСТ 15150.
Диапазон температур эксплуатации кабелей от -30°С до 55°С.

Кабели стойки к изгибу.

Электрическое сопротивление изоляции 1 км кабеля не менее 50 МОм.

Электрическое сопротивление индивидуальных экранов кабеля не более 1,5 кОм.

Стойкость кабеля к изгибу на угол не менее 4000 циклов.

Кабели не распространяют горение при одиночной прокладке.

Длительно допустимая температура на токопроводящих жилах кабелей, не более:

  • КГЭШ 75 ° С
  • КГЭТШ 90 ° С.

Растягивающие усилия кабелей должны быть не более 19.6 Н (2.0 кгс) на 1мм2 суммарного сечения жил.
Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации должен быть не менее 5 наружных диаметров кабеля.
Не допускается закручивание кабеля на угол более 2 рад на длине 1 м в любую сторону.
Кабели выдерживают испытание напряжением переменного тока номинальной частоты 50 Гц без погружения в воду в течение 5 мин:
при приемке и поставке:

  • для основных жил 3.5 кВ;
  • для вспомогательных жил 1.5кВ;


Длительно допустимая температура на жиле не более 75°С.
Строительная длина кабелей не менее 200 м.
По согласованию с потребителем допускается сдача кабелей любыми длинами.

Гарантийный срок эксплуатации кабелей 6 месяцев с момента ввода кабелей в эксплуатацию.
Срок службы кабелей не менее 1.5 лет.
