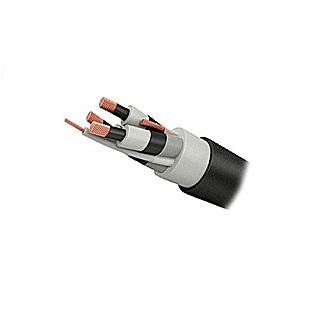

КГЭ, КГЭ-ХЛ, КГЭТ, КГЭН на 6 кВ ТУ 16.К73.02-88
1. Токопроводящая жила- из медной проволоки не ниже 5 класса ГОСТ 22483.
2. Внутренний экран основной жилы - из электропроводящей резины .
3. Изоляция - из резины изоляционной накладывается на основные жилы поверх внутреннего экрана. Для кабелей марок КГЭ, КГЭН-из резины, для кабеля марки КГЭТ - из теплостойкой резины. Изоляция вспомогательной жилы выполняется из резины изоляционной и не должна быть черного цвета, допускается изготовление вспомогательной жилы с наружным экраном из электропроводящей резины номинальной толщиной 0.2 мм. Жила заземления выполняется без изоляции, допускается изготовление жилы заземления с изоляцией из электропроводящей резины номинальной толщиной 1.2 мм.
Заказать4. Наружный экран основной жилы - из электропроводящей резины наложен поверх изоляции.
5. Скрутка - основные жилы, заземляющая и вспомогательная жилы скручены.
6. Разделительный слой - поверх скрученных жил наложена синтетическая пленка. Допускается изготовление без пленки при условии обеспечения свободного отделения жил друг от друга и от оболочки без повреждения изоляции и экранов, допускается разрушение синтетической пленки.
7. Оболочка - двухслойная резиновая с внутренним слоем из электропроводящей резины. Допускается внутренняя оболочка из неэлектропроводящей резины. Наружный слой -КГЭ,КГЭТ-из резины, КГЭН - из маслостойкой резины , не распостраняющей горение. Допускается изготовление кабелей в однослойной оболочке из резины типа, предусмотренного для наружного слоя двухслойной оболочки. Наружная оболочка кабелей марки КГЭ-ХЛ из резины повышенной морозоустойчивости.
Технические характеристики
Климатическое исполнение У, УХЛ, ХЛ категория размещения 1 по ГОСТ 15150.
Диапазон температур эксплуатации кабелей:
- КГЭН - от -30°С до 50°С
- КГЭ, КГЭТ, КГЭ-Т - от -40°С до 50°С;
- КГЭ-ХЛ - от -60°С до 50°С.
Кабели выдерживают не менее 7000 циклов намотки-размотки на барабан радиусом, равным 10 диаметрам кабеля, без изменения своих функций.
Наибольшая растягивающая нагрузка на кабель не должна превышать 24.5 Н (2.5 кгс), натяжение кабеля при сматывании и наматывании на барабан - не более 9,80 Н (1.0 кгс) на 1мм2 суммарного сечения всех жил.
Минимально допустимый радиус изгиба кабелей при монтаже и прокладке:
- по трассе - не менее 6 наружных диаметров кабеля;
- при сматывании и наматывании на барабан - не менее 10 наружных диаметров кабеля.
Кабели выдерживают испытание переменным напряжением номинальной частоты 50 Гц в течение 5 мин:
- для основных жил - 15 кВ;
- для вспомогательной жилы - 2 кВ.
Длительно допустимая температура на жиле:
- КГЭ, КГЭ-Т, КГЭН, КГЭ-ХЛ - не более 75°С.
- КГЭТ - не более 85°С
Электрическое сопротивление изоляции 1 км ,не менее, кабелей:
- КГЭТ - 200 МОм;
- КГЭ, КГЭН - 50 МОМ.
Изоляция основных жил озоностойкая.
Строительная длина кабелей - не менее 200 м.
По согласованию с потребителем допускается сдача кабелей любыми длинами.
Срок службы кабелей - не менее 3 лет, а при эксплуатации на механизмах, оборудованных кабелеприемными барабанами - не менее 5 лет.
Гарантийный срок эксплуатации кабелей - 12 месяцев с момента ввода кабелей в эксплуатацию.
