ТАРА (деревянные барабаны)

Для защиты наружных витков кабеля или провода, намотанных на барабан, от механических повреждений при транспортировке и хранении применяют обшивку барабанов или упаковку матами. Основным традиционным способом обшивки является наложение на края щек сплошного ряда досок и крепления их гвоздями через стальную ленту, обтягивающую обшивку по краям.

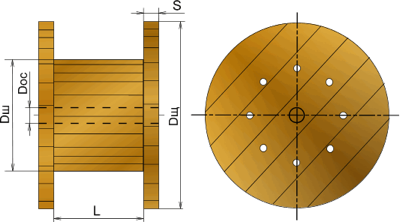

Деревянные барабаны предназначены для намотки и транспортировки кабелей и проводов. В настоящее время они являются основным видом тары для кабельной продукции. Конструкция барабанов соответствует ГОСТ 5151-79, данные о размерах приведены в таблице. Номер барабана соответствует диаметру щеки в дециметрах.

В разрешенных случаях может выполняться частичная обшивка, при которой зазоры между досками составляют не более 50% от их ширины. Размеры досок обшивки и стальной ленты указаны в таблице.

Диаметр

Номер барабана

Диаметр

шеечного круга

Длина

шейки D

Толщина

Диаметр отверстия

Расстояние от оси барабана

до оси поводков-ого отверстия   А

Длина обшивки

осевого d

поводкового d1

щеки D

шейки D 1(справочный)

щеки S

круга шейки S1

шейки S2

5

500

200

168

230

38

25

16

35

35

60

306

6

600

200

162

250

38

25

19

35

35

60

326

8

800

450

412

230

38

25

19

50

50

150

306

800

450

412

400

38

25

19

50

50

150

476

800

450

412

500

38

25

19

50

50

150

576

10

1000

545

501

500

50

25

22

50

50

150

600

10а

1000

500

456

710

50

25

22

50

50

150

810

12

1220

650

606

500

50

25

22

70

50

250

600

12а

1220

650

606

710

50

25

22

70

50

250

810

12б

1220

600

556

600

50

25

22

70

50

250

700

14

1400

750

694

710

58

25

28

70

50

250

826

14а

1400

900

856

500

58

25

22

70

50

250

616

14б

1400

1000

944

600

58

25

28

70

50

250

716

14в

1400

750

694

710

70

25

28

70

50

250

850

14г

1400

750

694

900

58

25

28

70

50

250

1016

16

1600

1200

1140

600

58

32

30

70

50

300

716

16а

1600

800

740

800

58

32

30

80

50

300

916

17

1700

900

844

750

70

32

28

80

50

300

890

17а

1700

900

844

900

70

32

28

80

50

300

1040

18

1800

1120

1048

900

80

40

36

80

50

300

1060

18а

1800

900

828

1100 900

80

40

36

80

50

300

1260 1060

186

1800

1120

1048

1100

80

40

36

80

50

300

1260

18в

1800

1120

1048

1150

70

40

36

80

50

300

1290

20

2000

1220

1148

1000

90

50

36

80

50

300

1180

20а

2000

1000

928

1060

90

50

36

80

50

300

1240

20б

2000

1500

1428

1000

90

50

36

80

50

400

1180

22

2200

1320

1228

1000

118

50

46

100

50

400

1236

22а

2200

1480

1388

1050

118

50

46

100

50

400

1286

22б

2200

1680

1588

1100

118

50

46

100

50

400

1336

22в

2200

1320

1228

1150

118

50

46

100

50

400

1386

25

2500

1500

1388

1300

130

60

56

120

50

400

1560

26

2650

1500

1388

1500

140

60

56

120

50

400

1780

30

3000

1800

1688

1800

180

60

56

150

50

400

2160

30а

3000

2500

2408

1700

96

50

46

150

50

400

1892
