Маркировка кабелей и проводов и её расшифровка

Узнать какого сечения проводники вам нужны — это еще далеко не все. Далее надо выбрать тип провода или кабеля, который вам подойдет. Учитывать надо где и как этот кабель будет использоваться. В зависимости от этого выбирать тип оболочки, наличие/отсутствие брони и экрана, рабочее напряжение. Всю эту информацию и еще материал жил, их количество и сечение, отображает маркировка кабеля. Это набор букв и цифр, в которых закодированы все эти параметры.

Маркировка кабелей — какие буквы и цифры что обозначают

Чтобы сразу можно было понять, какой кабель перед вами, внедрена система маркировки кабелей и проводов. Все имеющиеся на сегодняшний день материалы, из которых делают кабельную продукцию, обозначены определенными буквами (например, Р — резина, П — полиэтилен, В — ПВХ (винил) и т.д.), а их позиция говорит о том, что из этого материала сделано — изоляция, защита или броня.

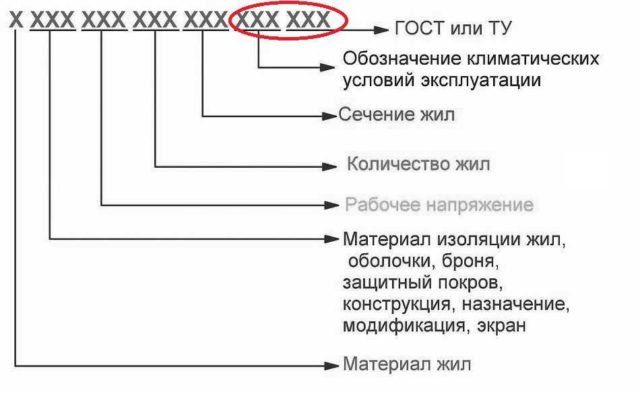

Маркировка кабеля — что зашифровано в буквах и цифрах

Первая буква в маркировке кабеля это или буква «А» — алюминий, или пропуск. Пропуск означает «медь». Так что если на первой позиции вы видите любую другую букву кроме «А», это значит, что проводники сделаны из меди.

Изоляция, броня, защита

Для начала давайте разберемся, что такое броня, что — защита, а что — изоляция. Когда говорят о материале изоляции, имеют в виду материал, использованный для изоляции алюминиевых или медных жил. Задача этого слоя — предотвратить замыкание жил между собой. Тут используются диэлектрические материалы: резина, полиэтилен, ПВХ, фторопласт. Когда-то применялась еще и бумага, но сейчас этот вид изоляции почти не используется.

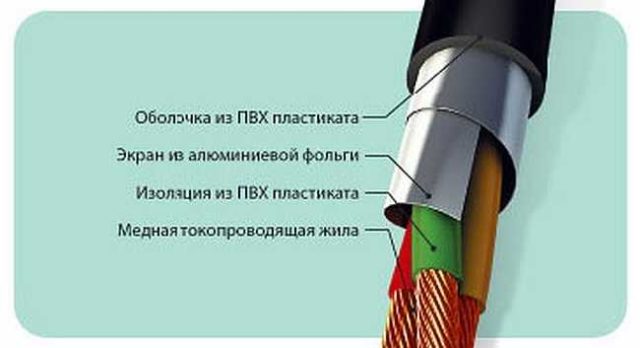

Пример оболочек кабеля

Защитная оболочка (внутренняя) — укладывается под броню или наружный защитный слой, чтобы они не повредили изоляцию а также для повышения степени защиты (от воды, температурных, механических воздействий). Присутствует далеко не всегда.

Броня кабеля — это стальные ленты (оцинкованные или нет) или оплетка из проволоки (круглой или плоской). Этот слой есть не во всех кабелях. Нужен он для увеличения механической прочности. Бронированные кабели используются в тех местах, где высок риск их повреждения или есть постоянно действующие нагрузки. Их применяют для прокладки в земле, на столбах, под водой и т.д. Для внутренней проводки броня не требуется — нет критических нагрузок.

Защитный слой кабеля (наружный покров) — это наружная оболочка, которая защищает броню и/или проводники. Очень часто тут используются те же материалы, что и для изоляции, но материал может и отличаться.

Все эти три оболочки идут после обозначения материала жилы, то есть это вторая, третья и четвертая буквы (это если есть буква «А»). Их обозначение и расшифровка есть в таблице.

Место расположения

Характеристика

Кодировка и ее расшифровка

1-я позиция

Материал жилы

А - алюминий
если буквы нет, жилы медные

2-я позиция

Из чего сделана изоляция

В - ПВХ (поливинилхлорид )
П - полиэтилен
Пв - сшитый полиэтилен
Пс - самозатухающий полиэтилен
Р - резина
НР- негорючая резина
Г - отсутствие защитного слоя (голый)
Ф - фторопласт
Ц - пленочная изоляция (для монтажных проводов)
К - кабель контрольный (назначение)
КГ - кабель гибкий

3-я позиция

Тип защитной оболочки (если есть)

А - алюминиевая
С - свинцовая
П - полиэтиленовыйй шланг
Пу - полиэтиленовый шланг усиленный
В - ПВХ шланг
Р - резина

4-я позиция

Вид брони (если есть)

БС - броня свинцовая
БбГ - стальная профилированная лента
Бб - две стальные ленты
Бл - броня из 2-х стальных лент с подушкой (под ней) из пластмассовых лент
Бн - стальные ленты, поверх которых намотана негорючая защитная оболочка
К - стальные проволоки, покрытые защитной стальной лентой
Д - стальная оплетка из двух проводов
П - стальная плоская проволока

5-я позиция

Вид наружного покрова, конструкция кабеля

Г - защита от коррозии (гидроизоляция), если "Г" отсутствует - есть защита от механических нагрузок
Э - экранированный (обычно алюминиевая фольга)
О - провода в изоляции, соединенные обмоткой
В - если буква последняя - бумажная изоляция, если после нее есть другие - ПВХ
Шв - защита в виде винилового шланга
Шп - защита в виде полиэтиленового шланга
Шпс - полиэтилен самозатухающий
Н - негорючий состав


Собственно, важно запомнить расшифровку основных материалов, а также что именно эта буква на данной позиции обозначает (изоляция, броня, защита).
