Экранирование кабелей

2 октября 2023

Экранирование кабелей — это процесс или техника, которая используется для защиты электрических или электронных сигналов от внешних электромагнитных помех и интерференции. Экранирование кабелей включает в себя применение защитного слоя или экрана, который обычно выполнен из металла, чтобы предотвратить воздействие электромагнитных полей на проводники внутри кабеля (есть не у всех проводов и кабелей, например, у провода ПВ6-з экранирование отсутствует).

Основные цели экранирования кабелей

• Защита от электромагнитных помех (ЭМП) и радиочастотных помех (РЧП). Электронные устройства и сигналы, передаваемые по кабелям, могут подвергаться воздействию внешних источников ЭМП и РЧП, таких как радио- и телевизионные вещания, радиосигналы, электромагнитные поля от электронной аппаратуры и т. д. Экранирование помогает предотвратить или снизить воздействие этих помех на сигналы в кабеле.

• Снижение электромагнитной интерференции (EMI). EMI — это взаимное воздействие электромагнитных полей от различных устройств, которое может вызывать помехи и влиять на работу электронных устройств. Экранирование кабелей помогает уменьшить EMI и предотвратить взаимное воздействие между кабелями.

• Безопасность и защита данных. В случае кабелей, используемых для передачи данных или сигналов в критических системах, таких как медицинские устройства, защита от электромагнитных помех может быть критически важной для безопасности и целостности данных.

• Улучшение производительности. Экранирование может также помочь улучшить производительность сигналов, уменьшив искажения и потери сигнала, вызванные внешними воздействиями.

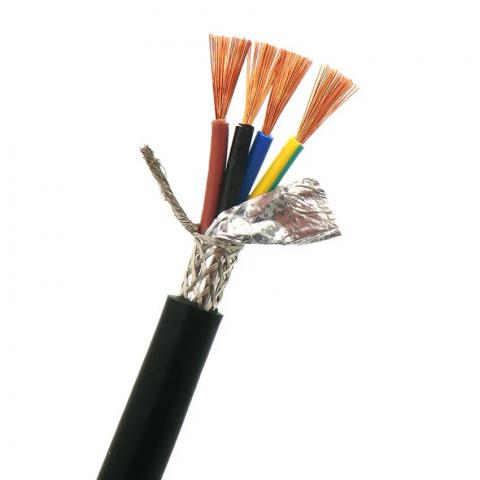

Типичный метод экранирования включает в себя обертывание проводников кабеля в металлический экран, который образует барьеру для электромагнитных полей. Этот экран может быть выполнен из алюминия, меди или других металлов.

Варианты экранирования

• Металлические экранирующие оболочки из меди и алюминия.

• Экранирующие оплетки также из меди и алюминия, представляющие собой сплетенные проволоки, которые окружают кабель.

• Экранирующие гофры, выполненные из металла, также могут использоваться для экранирования кабелей и улучшения их защиты от физических повреждений и ЭМП.

Часто используемые для экранирования металлы:

• Медь. Медь является одним из наиболее распространенных материалов для изготовления экранирования. Он обеспечивает отличную защиту от ЭМП и может быть использован в виде оплетки, фольги.

• Алюминий. Алюминий также используется для создания экранирующих слоев, особенно популярен в виде фольги или металлической оболочки.

Выбор материала и метода экранирования зависит от требований кабеля, среды, в которой он будет использоваться, и уровня защиты, необходимого от ЭМП и других внешних воздействий.
