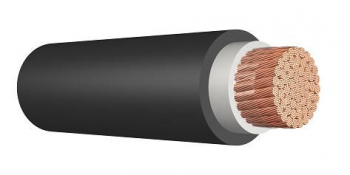

ППСРВМ, ППСРВМ-1 ТУ 31.3-00217099-007-2003

Провода предназначены для внутренних и наружных соединений в тепловозах в качестве комплектующих изделий (для достройки спроектированных единиц подвижного состава и ремонта), на напряжение 660, 1500, 3000, 4000 В переменного тока частотой до 400 Гц или 1000, 2500, 4500, 6000 В постоянного тока соответственно, для присоединения к подвижным токоприемникам, монтажа при ограниченных перемещениях и для фиксированного монтажа* при воздействии смазочных масел и дизельного топлива.
К марке провода сечением более 10 мм2, используемого для присоединения к подвижным токоприемникам, добавляется индекс "1".
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
КОДЫ ОКП 35 5114

Заказать

Технические характеристики

Кабели и провода для подвижного состава

  • Вид климатического исполнения У, категории размещения 1 и 2 по ГОСТ 15150.
  • Диапазон температур эксплуатации  -50 °С до 60 °С.
  • Относительная влажность воздуха при температуре до 40 °С  до 98 %.
  • Монтаж проводов должен производиться при температуре  не ниже -15 °С.
  • Допускается монтаж с отключением и подключением при отсутствии ударов к токоприемникам при плавном изгибе на радиус, равный пятикратному диаметру провода, при температуре  -50 °С.
  • Радиус изгиба провода при монтаже не менее 3 диаметров.
  • Радиус изгиба провода при эксплуатации  не менее 5 диаметров.
  • Провода озоностойки.
  • Провода стойки к воздействию дождя, динамическому абразивному воздействию пыли и выпадению инея.
  • Провода стойки к маслам и дизельному топливу.
  • Провода не распространяют горение при одиночной прокладки.
  • Провода стойки к вертикальным колебаниям, вибрациям, ударам и изгибам.
  • Провода для присоединения к подвижным токоприемникам стойки к изгибам с одновременным закручиванием.
  • При эксплуатации провода не должны подвергаться прямому воздействию солнечных лучей.
  • Провода на номинальное напряжение 660, 1500, 3000, 4000 В переменного тока выдерживают испытание напряжением переменного тока частоты 50 Гц величиной 3000, 6000, 12000, 16000 В соответственно в течение 15 мин после 24 ч пребывания в воде.
  • Длительно допустимая температура на жилах проводов не более 65 °С.
  • Допускается эксплуатация проводов при температуре на жиле 75 °С.
  • Строительная длина проводов  не менее 100 м.
  • Срок службы проводов, предназначенных для присоединения к подвижным токоприемникам не менее 6 лет; остальных проводов  не менее12 лет.
  • Гарантийный срок эксплуатации 2 года со дня ввода провода в эксплуатацию.
