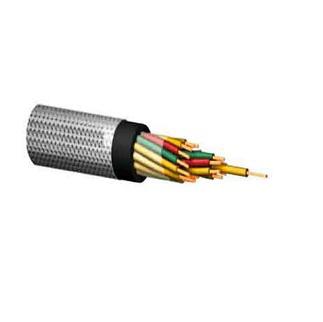

РПШЭ, РПШЭМ на 380, 660, 3000 В ТУ 16.К18-001-89

1. Токопроводящая жила - медная, многопроволочная, круглой формы, класса 4 сечением от 0.75 мм2 до 10 мм2 по ГОСТ 22483.

2. Изоляция - из резины изоляционной.

3. Скрутка - изолированные жилы скручены, при скрутке допускается применять сердечник и заполнения из резины, волокнистых материалов и ПВХ пластиката. Изолированные жилы могут быть любого цвета. В каждом повиве провода, начиная с двухжильных, должна быть одна счетная и одна направляющая жилы, отличные по цвету между собой и от всех остальных.

Заказать

4. Разделительный слой - поверх скрученных жил допускается применение пленки полиэтилентерефталатной.

5. Оболочка - из резины шланговой;

в проводах РПШЭМ- из резины шланговой холодостойкой.

Номинальная толщина оболочки составляет 1.3 мм для проводов с диаметром под оболочкой до 10 мм включительно и 1.8 мм для проводов с диаметром под оболочкой свыше 10 мм.

6. Экран поверх оболочки в проводах РПШЭ, РПШЭМ - оплетка из стальной оцинкованной проволоки номинальным диаметром 0.3 мм или из стальной луженой или из медной луженой проволоки номинальным диаметром 0.2 - 0.3 мм.

Технические характеристики

Вид климатического исполнения по ГОСТ 15150:

  • для проводов РПШЭ: У категория размещения 3;
  • для проводов РПШЭМ: УХЛ категория размещения 4.

Диапазон температур эксплуатации проводов:

  • для проводов РПШЭ - от -40°С до 60°С;
  • для проводов РПШЭМ - от -50°С до 60°С.

Провода должны быть стойкими к воздействию относительной влажность воздуха до 98% при температуре 35°С.

Монтаж проводов без предварительного нагрева должен производиться при температуре - не ниже - 15°С.

Длительно допустимая температура на токопроводящих жилах проводов - не более 65°С.

Строительная длина - не менее 50 м.

Гарантийный срок эксплуатации - 1 год со дня ввода в эксплуатацию.

Срок службы проводов - не менее 8 лет.
